Замена моторного блока привода гаражных ворот
Это руководство проведёт Вас через процесс замены моторного блока приводa гаражных ворот. Включает снятие блока с монтажной рамы и направляющей цепи. Также в руководстве рассматривается замена датчиков безопасности лазера. Этот ремонт может потребоваться при выходе из строя системы привода.
Важно соблюдать осторожность, поскольку блок привода — тяжелое оборудование и может быть опасно при неправильном обращении. Чтобы избежать возможных проблем, целесообразно установить прочную лестницу под блоком для поддержки системы на протяжении следующих шагов. Обязательно отключите питание устройства перед началом работы. Убедитесь, что у Вас есть все необходимые инструменты и несколько свободных часов для выполнения работы (если Вы делаете это впервые). Пристегнитесь!
Шаг 1

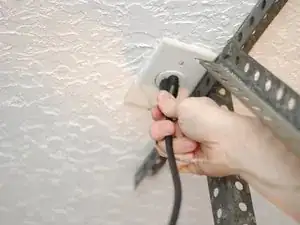

Отключите устройство, вынув вилку из розетки.
Шаг 2

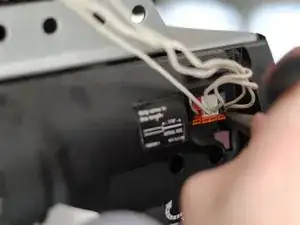

К моторному блоку подключено несколько проводов. Они предназначены для датчиков безопасности лазера.
Осторожно отсоедините разъёмы датчиков безопасности, нажав на защёлки с помощью небольшой плоской отвёртки, чтобы освободить провода.
Используйте малярный скотч для маркировки или цветовой кодировки проводов для последующей сборки.
Шаг 3

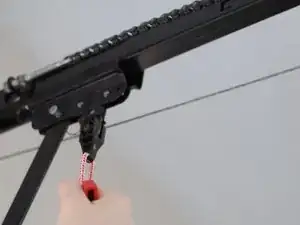

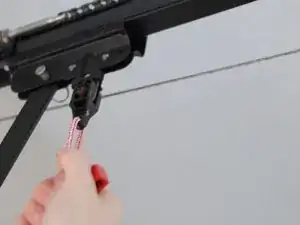

На верхней части двери находится ручка для ручного разъединения двери с направляющей цепи. Сильно потяните за эту ручку отпирания, чтобы отсоединить привод от двери.
Шаг 4

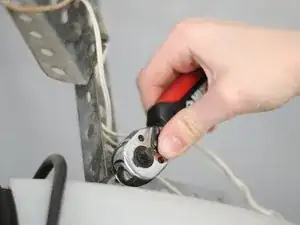

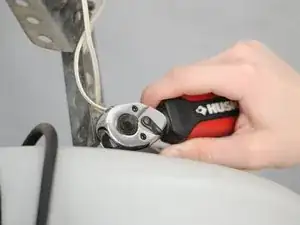

Ваш текущий мотор установлен на раме, прикреплённой к потолку. Открутите болты на монтажной раме трещоткой, чтобы снять привод.
Не забывайте сохранять болты и держать мотор постоянно под контролем.
Шаг 5
Цепь находится под значительным натяжением. Крайне важно безопасно освободить это натяжение на этом шаге, прежде чем продолжать замену.

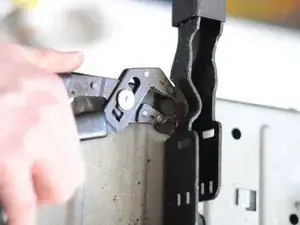

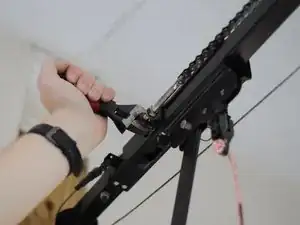

Ослабьте гайки и шайбы, которые удерживают цепь на блоке. Это ослабит цепь и предотвратит её быстрый рывок назад.
Этот шаг может занять время, если Ваши электроинструменты не дотягиваются до гаек. Не спешите — познакомьтесь с новым моторным блоком и конструкцией ворот по ходу выполнения.
Шаг 6

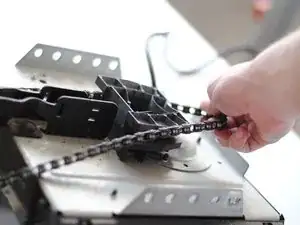

Вы почти на полпути. Снимите цепь и смажьте её с помощью WD-40.
Протрите цепь тряпкой и отложите в сторону.
Шаг 7
Ослабьте болты, которые удерживают моторный блок на направляющей цепи.

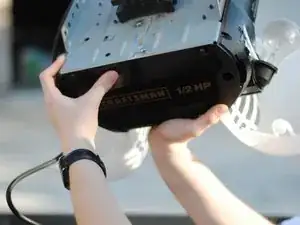

Снимите моторный блок гаражных ворот.
Не забудьте сохранить лампочку, если она всё ещё работает.
Шаг 8
Степлеры для скоб могут быть опасны в обращении. Они выбрасывают скобы с большой силой. Важно точно выбирать место скобления, чтобы избежать травм.

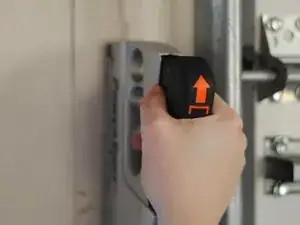

Некоторым может понадобиться замена лазерных датчиков. Ваши существующие датчики, скорее всего, прикреплены степлером к стене и потолку. Снимите датчики из гаража.
Установите новые датчики и проложите провода к приводу. Аккуратно прикрепите провода степлером к стене.
Шаг 9
В комплекте с новым приводом идут установочные болты, которые необходимо снять. После того как Вы извлекли болты, выполните предыдущие шаги в обратном порядке, чтобы вернуть привод на монтажную раму.
Снятые в этом шаге установочные болты будут использованы для повторного крепления привода к раме. В комплекте для установки есть всё необходимое для полной сборки.
Прочтите инструкцию производителя, чтобы правильно настроить моторный блок привода гаражных ворот.
Заключение
Для повторной сборки выполните действия в обратном порядке. Убедитесь, что направляющая снова прикручена к новому блоку, цепь правильно прикреплена к направляющей и блоку, блок надёжно закреплён, а датчики (новые или старые) правильно подключены к блоку.
После этого наслаждайтесь работой нового блока! Хороший моторный блок должен прослужить не менее десяти лет, а современные модели имеют множество функций, которые добавляют удобства. На этом этапе Вы, вероятно, сэкономили несколько сотен долларов на услугах, которые любой человек может выполнить самостоятельно при наличии инструкций.
Спасибо за чтение руководства — надеемся, оно помогло Вам лучше понять устройство Вашего гаража.
Перевод руководства с ifixit.com
