Замена настенной розетки (тип F)

Дом

Розетка типа F, также известная как шукo-розетка, — это распространённый электрический разъём, используемый во многих европейских странах. Со временем такие розетки могут выйти из строя или повредиться, и важно заменить их, чтобы обеспечить безопасное и надёжное электрическое подключение.

Перед началом важно отметить, что в этом руководстве выполняются работы с сетевым напряжением 230 В, которое может быть чрезвычайно опасно при неправильном обращении. Если Вы не уверены в своих навыках работы с электропроводкой или сомневаетесь в каком-либо этапе процесса, настоятельно рекомендуется обратиться за помощью к квалифицированному электрику.

Если Вы уверены в своих навыках работы с электропроводкой, это руководство проведёт Вас по шагам замены розетки типа F, включая безопасное отключение питания, демонтаж старой розетки и установку новой. Помните, что работы с электричеством требуют осторожности, поэтому строго следуйте инструкциям и дважды проверяйте результаты на каждом этапе.

Шаг 1

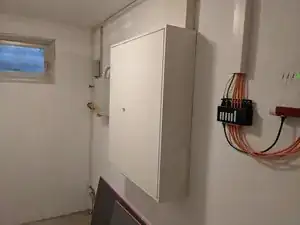

Найдите Ваш электрощиток.

Определите автоматический выключатель, который нужно выключить.

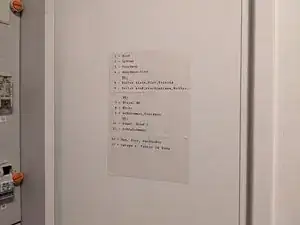

Обычно на табличке указан список цепей, соответствующих автоматам.

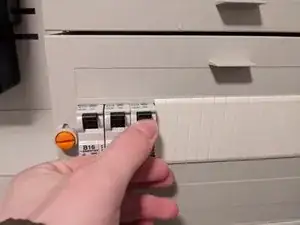

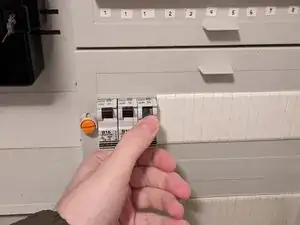

Выключите соответствующий автомат.

Шаг 2

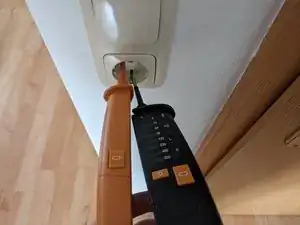

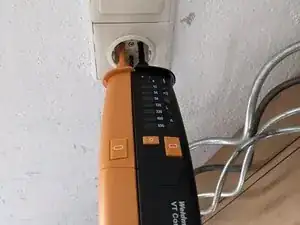

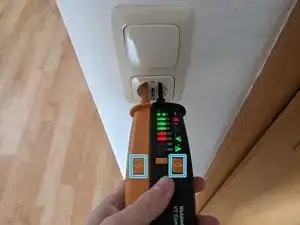

Используйте прибор типа Duspol или любой другой двухполюсный индикатор напряжения, чтобы проверить наличие напряжения на контактах.

Не работайте с находящимися под напряжением цепями, если Вы не опытный специалист.

Шаг 3

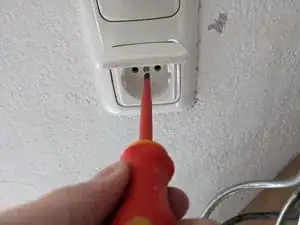

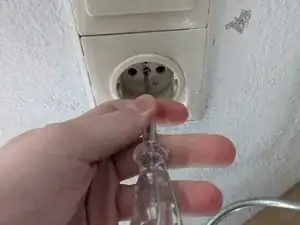

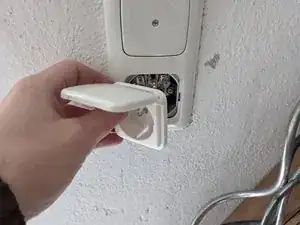

Снимите крышку розетки, отвинтив центральный не вынимающийся винт плоской отверткой.

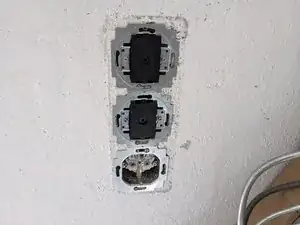

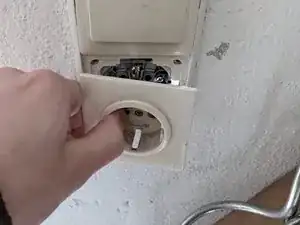

Снимите рамку.

Если рамку нельзя снять, потому что на той же рамке установлен выключатель, посмотрите это руководство о том, как снять крышку выключателя.

Шаг 4

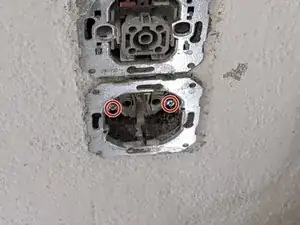

Ослабьте прижимные лапки, повернув два винта.

Если розетка смонтирована в монтажной коробке в полой стене, Вы можете вынуть её, ослабив два винта по периметру и повернув механизм до совмещения двух отверстий-ключей.

Шаг 5

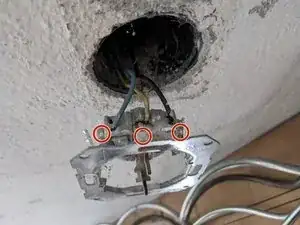

Отключите провода от старой розетки.

Если в старой розетке используются зажимы типа Push-In, разблокировать клеммы можно, нажав на прозрачные пластиковые рычажки.

Если Вы замкнёте заземление на ноль, это может сработать УЗО/диффавтомат даже при отключённом питании.

Шаг 6

Подсоедините провода к новой розетке.

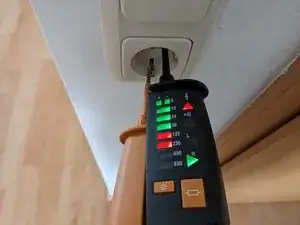

Нет строгого правила, куда подключать фазный провод, но обычно считается хорошей практикой подключать его справа, поскольку это облегчает тестирование розетки прибором типа Duspol.
