Как заменить трехштырьковую вилку на сетевом удлинителе

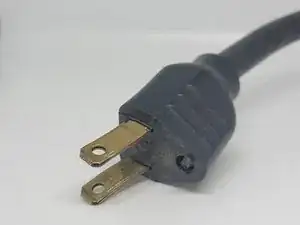

С помощью этого руководства Вы узнаете, как восстановить сетевой удлинитель, заменив его вилку. В данном руководстве мы используем удлинитель «Construction Material Group’s Temporary Power Tap Model Number 6m15-6». У этой вилки отсутствует заземляющий контакт, который предназначен для предотвращения поражения электрическим током. Кроме того, контакты «нейтраль» и «фаза» погнуты. Все эти факторы могут привести к опасной ситуации. С помощью этого руководства мы поможем Вам заменить оригинальную вилку на новую, сделав устройство безопаснее в использовании.
Не забудьте отключить удлинитель от источника питания перед началом любых восстановительных работ. Также рекомендуется работать на неметаллической поверхности.
Шаг 1

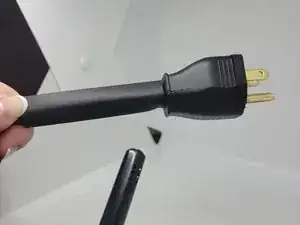

Отключите удлинитель и поместите его на ровную неметаллическую поверхность.
Шаг 2
Перережьте у основания старую вилку, полностью через всю толщу. Удалите старую вилку.
Шаг 3
Прежде чем работать с проводами, наденьте на кабель кусок термоусадочной трубки. Это поможет впоследствии герметично изолировать провода.
Шаг 4

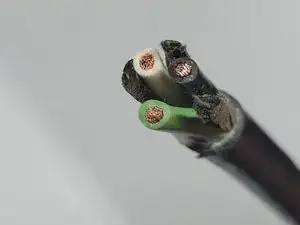

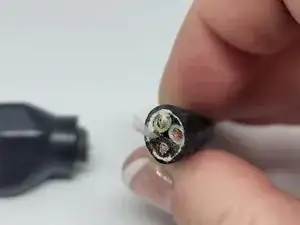

Осмотрите три провода внутри. Вы увидите зелёный, белый и чёрный. Обрежьте выступающие жилы над мусорным контейнером.
Шаг 5
Снимите изоляцию примерно на 1/2 дюйма с помощью стриппера.
Сплетите жилы, аккуратно скручивая каждую жилу, чтобы провода одного цвета остались вместе.
Шаг 6
Открутите шарнир на новой вилке, положите винт в безопасное место для последующего использования.
Шаг 7

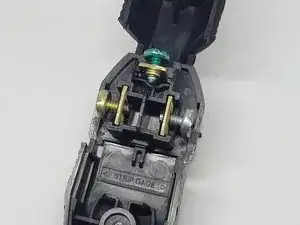

Убедитесь, что у Вас есть три винта разного цвета: золотой или тёмный, зелёный и серебристый или светлый.
Шаг 8

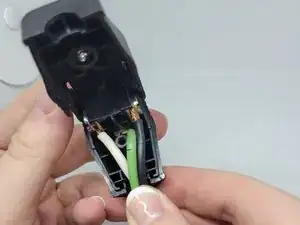

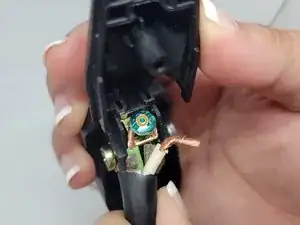

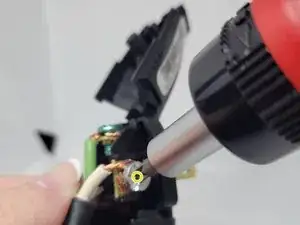

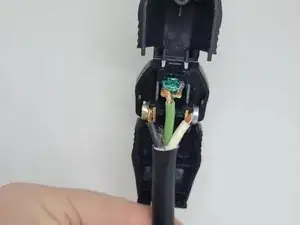

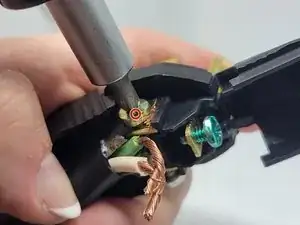

Соедините чёрный провод с золотым или тёмным винтом. Обернув провод по часовой стрелке вокруг винта, затяните его.
Соедините зелёный провод с зелёным винтом. Обернув провод по часовой стрелке вокруг винта, затяните его.
Соедините белый провод с серебристым или светлым винтом. Обернув провод по часовой стрелке вокруг винта, затяните его.
Шаг 9

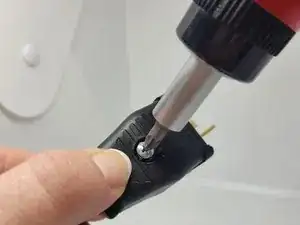

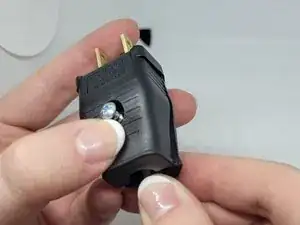

Закройте новую вилку и плотно закрутите винт.
Убедитесь, что вилка закрывается нормально и провода не мешают механизму закрытия.
Шаг 10

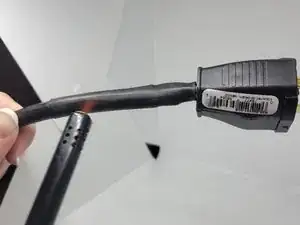

Запаяйте термоусадочную трубку, поднеся пламя зажигалки к трубке и проводя им взад-вперёд, пока трубка не сядет плотно по проводам.
Не задерживайте пламя слишком долго, иначе Вы рискуете повредить герметичное соединение.
Если термоусадочная трубка недоступна, электроизоляционная лента подойдёт так же хорошо.
Шаг 11

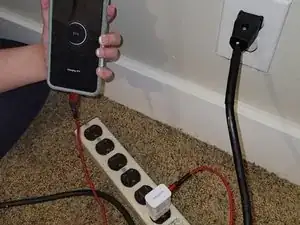

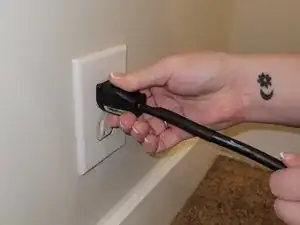

Подключите к сети и пользуйтесь восстановленным удлинителем.
Заключение
Подключите к сети и пользуйтесь восстановленным удлинителем.
