Замена проходного выключателя
Проходной выключатель — распространённый тип светового выключателя, используемый во многих домах для управления одним осветительным прибором из двух или более мест. Со временем такие выключатели могут изнашиваться или повреждаться, требуя замены.
Замена проходного выключателя может показаться сложной задачей, но при наличии правильных инструментов и инструкции это может быть простой работой своими руками. В этом руководстве мы приведём пошаговые инструкции по безопасной и эффективной замене проходного выключателя.
Будь вы опытным мастером или новичком в бытовом ремонте, это руководство даст вам уверенность и знания, необходимые для замены проходного выключателя и восстановления нормальной работы освещения.
Шаг 1

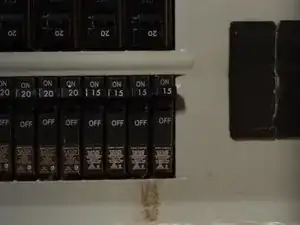

Найдите и выключите автоматический выключатель, отвечающий за ваш выключатель.

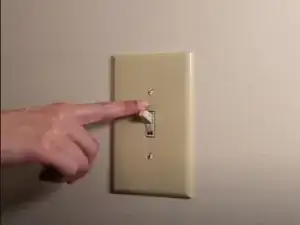

Попробуйте включить выключатель, чтобы убедиться, что питание отключено.
Шаг 2

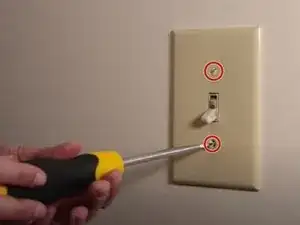

Используйте отвёртку, чтобы открутить 15 мм плоские винты на декоративной крышке.
Снимите крышку с стены.
Шаг 3

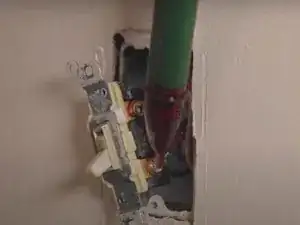

Надев диэлектрические перчатки, аккуратно вытащите выключатель и используйте Duspol или другой вольтметр, чтобы проверить наличие напряжения на контактах.
Вы также можете воспользоваться фазовым индикатором, но это не корректный метод измерения.
Не работайте с подведённым напряжением, если вы не являетесь опытным специалистом.
Шаг 4

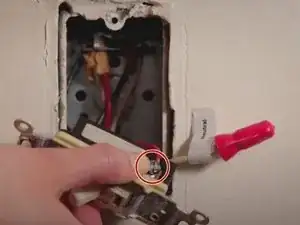

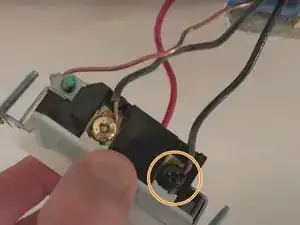

Маркируйте чёрный провод фаза или нагрузка, который подключается к источнику питания или к прибору и обычно находится в нижнем положении выключателя.

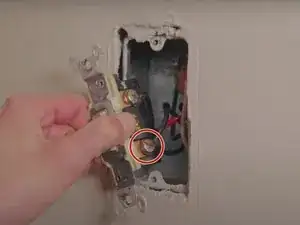

Отвинтите 5 мм Phillips #1 винт, чтобы можно было отсоединить провод фазы или нагрузки от выключателя.
Шаг 5

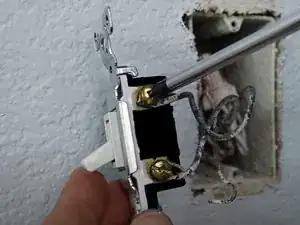

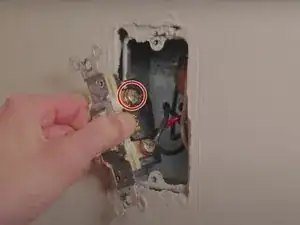

Маркируйте два проводника-путешественника, которые в верхнем положении закреплены золотистыми винтами старого выключателя.
Шаг 6

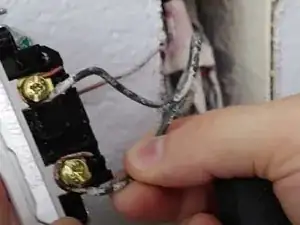

Отвинтите 5 мм Phillips #1 винты, чтобы можно было снять эти два проводника-путешественника.
После снятия проводов отключите старый выключатель.
Шаг 7

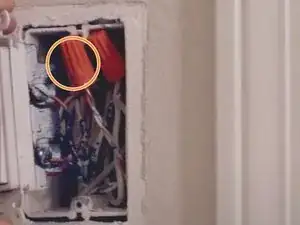

Вы обнаружите, что в коробке осталось один или два провода.
Заземляющий провод — это оголённый медный провод.
Белый провод — это нейтральный провод, который может находиться в другой коробке.
Пожалуйста, маркируйте нейтральный провод и заземляющий провод.
Шаг 8

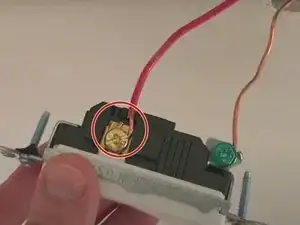

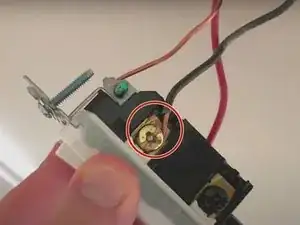

На новом выключателе подключите два проводника-путешественника к клеммам с золотыми винтами и затяните 5 мм Phillips #1 винты.
Подключите фазу или нагрузку к клемме с чёрным винтом и затяните 5 мм Phillips #1 винт.
Убедитесь, что провода подключены в правильные места.
Шаг 9
Если на новом выключателе есть зелёный 5 мм Phillips #1 винт, подключите к нему заземляющий провод и затяните.

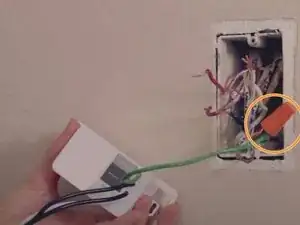

Для умного выключателя будет присутствовать зелёный провод, который можно объединить с заземляющим проводом и зажать соединительной гайкой.
Шаг 10
На умном выключателе есть дополнительный белый провод.
Объедините нейтральный провод с белым проводом и зафиксируйте их соединительной гайкой.
Шаг 11
Включите питание и проверьте работу нового выключателя.
Осторожно вставьте провода обратно в монтажную коробку.
Оставьте немного места для самого выключателя.

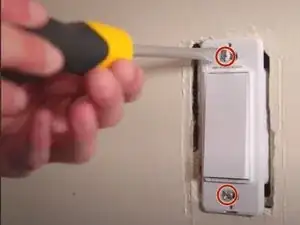

Закрепите новый выключатель 10 мм Phillips #1 винтами.
В завершение установите декоративную крышку.
Заключение
Чтобы собрать устройство обратно, выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
