Замена пьезозвукоснимателя Carlo Robelli CBW-4134CR

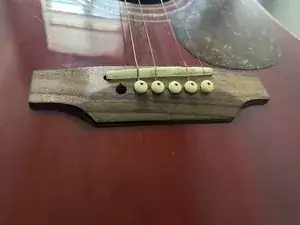

Это руководство создано, чтобы помочь заменить пьезозвукосниматель на акустической гитаре Carlo Robelli (CBW-4134CR). Эта гитара была преобразована в электроакустическую установкой предусилителя (EQ-7545R), который был найден на Amazon после того, как исходный установленный пьезозвукосниматель не выдавал сигнал или в других случаях имел низкое качество звука. Пьезозвукосниматель подключается к входу предусилителя гитары и размещается под седлами мостика для улавливания вибраций струн. Неисправный звукосниматель может вызывать шум обратной связи, громкое жужжание или иногда отсутствие сигнала после подключения 1/4-дюймового кабеля к выходу гитары. Лучше всего следовать этому руководству, расположив гитару на ровной поверхности, чтобы гитара не упала и не повредилась, а также чтобы штифты мостика не скатились и не потерялись. Это руководство может помочь любой гитаре с пьезозвукоснимателем, но шаги могут отличаться.
Шаг 1

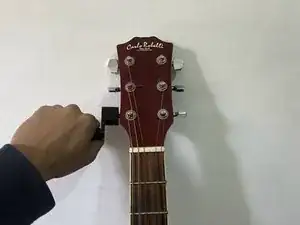

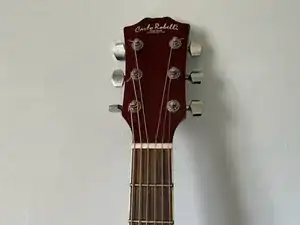

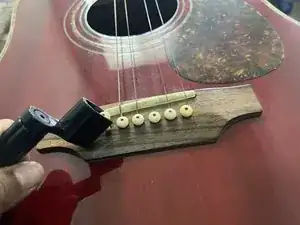

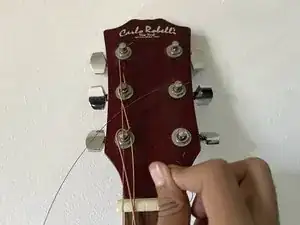

Ослабьте строевой E с помощью ручной машинки для смены струн, чтобы натяжение струны уменьшилось.

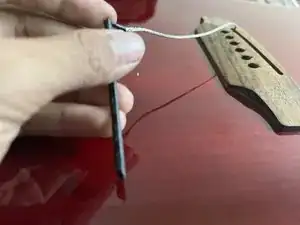

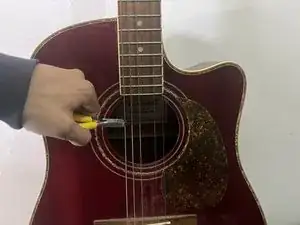

Обрежьте струну над звукоснимательной декой с помощью кусачек для струн.
Шаг 2

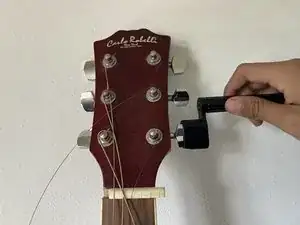

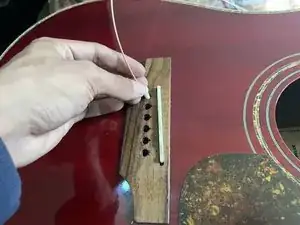

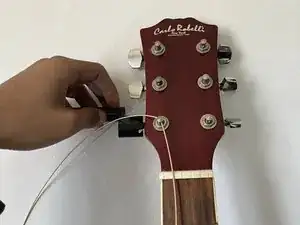

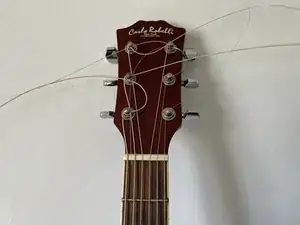

Снимите строевую E со колка и выньте штифт мостика.
Шаг 3

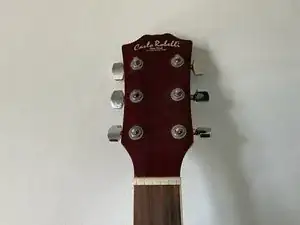

Повторите Шаги 1 и 2 для остальных струн, сняв все штифты и струны.

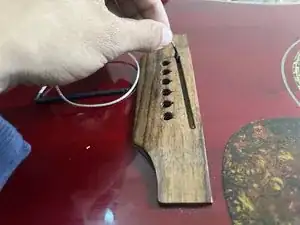

Снимите седло мостика.
Шаг 4

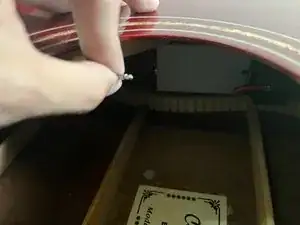

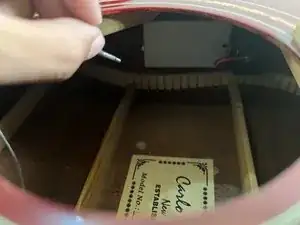

Найдите корпус предусилителя внутри звукового отверстия гитары и отключите только пьезозвукосниматель.
Шаг 5

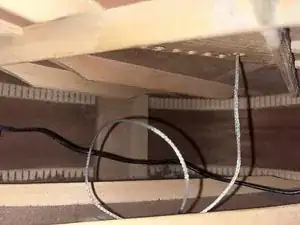

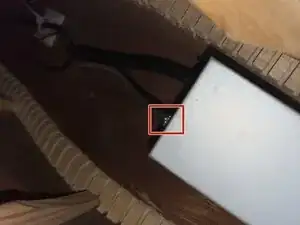

Внутри гитары найдите пьезозвукосниматель и аккуратно надавите наружу.
Когда звукосниматель выступит, потяните его, чтобы извлечь.
Шаг 6
Возьмите новый пьезозвукосниматель и вставьте его в предназначенное отверстие, плотно прижимая и убедившись, что он аккуратно размещён.
Шаг 7
После установки пьезозвукоснимателя внутри гитары подключите его к соответствующему входу в предусилителе гитары.
Шаг 8

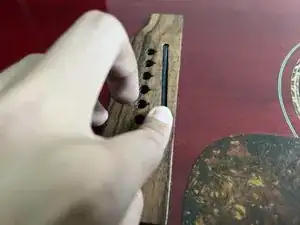

Установите седло мостика на место.
Вставьте новый комплект струн со штифтами мостика, чтобы линия (конец струны) не выскочила при намотке новых струн.
Шаг 9
После того как все новые струны намотаны, обрежьте лишние концы для аккуратного внешнего вида.
Шаг 10

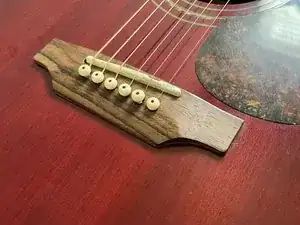

Так должен выглядеть мостик после того, как всё возвращено на место.
Заключение
Новый пьезозвукосниматель значительно улучшит качество звука, передаваемого вашей гитарой в усилитель, звуковой интерфейс, PA-систему или на наушники.
