Как отремонтировать повреждённый потенциометр

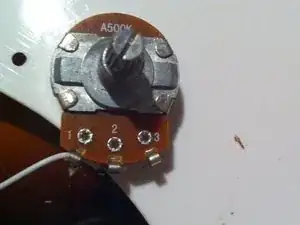

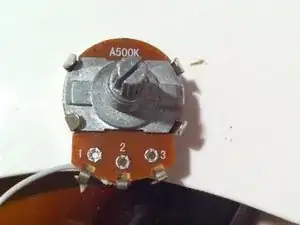

После того как вы извлекли неисправный потенциометр из гитары, положите его на устойчивую поверхность. Сделайте фотографии или зафиксируйте, как всё было собрано, чтобы вернуть в прежнее состояние. Я также сделал отметки для помощи. Отогните назад зацепы, удерживающие конструкцию, как показано на фото.

Запомните его положение, затем снимите металлическую держатель-ступицу.

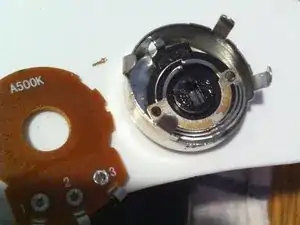

Снимите коричневую подложку из фиброволокна. Под ней вы увидите свободную деталь, которая отделилась от вала. Обратите внимание на отверстие в чёрном пластиковом корпусе, в которое раньше входил вал.

Выньте свободную деталь. Обратите внимание на чёрную защёлку на ней.

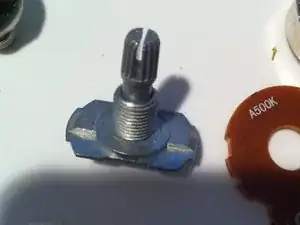

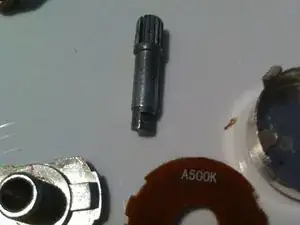

Теперь у вас все детали разложены. Заметьте, что вал имеет шлицевой конец той же формы, что и отверстие в свободной детали (чёрный пластик на предыдущем фото).

Начинайте сборку, вставив вал так, чтобы рифлёный конец ручки был направлен вверх.

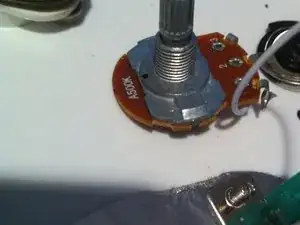

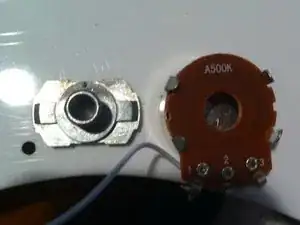

Наденьте металлическую держатель-ступицу поверх коричневой фибровой подложки, совмещая их. Убедитесь, что вы выравниваете их в той же ориентации, в которой они находились до разборки. Смотрите по первоначальным фотографиям или схемам.

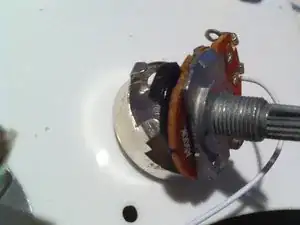

Далее начните совмещать свободную деталь (чёрный пластик) с торцом вала. Вам нужно совместить отверстие в чёрной пластиковой детали с концом вала. Коричневая фибровая подложка должна быть между ними на этом этапе. Обратите внимание, что маленькая защёлка на металлической держателе пока не совсем совпадает со своим пазом в подложке. Смотрите следующее фото.

Здесь металлическая держатель-ступица правильно выровнена с фибровой подложкой. Это важно, потому что все три детали должны быть совмещены, чтобы всё полностью собралось. Аккуратно совместите отверстие в чёрной пластиковой детали со шлицем на конце вала и начните соединять, надавливая на чёрную деталь, пока она не начнёт входить.

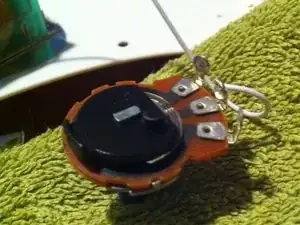

Найдите твёрдую поверхность для следующего шага. Я использовал тряпку, чтобы стабилизировать потенциометр. Обратите внимание на конец шлицевого вала внутри отверстия чёрной пластиковой детали. Он правильно совмещен и только начинает входить в отверстие. Садится очень плотно. Используйте палец, чтобы сильнее надавить, удерживая всё в выравнивании. Требуется большое усилие.

Не торопитесь и постепенно работайте, пока конец вала полностью не войдёт в отверстие чёрной пластиковой детали. Постоянно проверяйте, что все три части по-прежнему правильно выровнены. Обратите внимание, что теперь вал более виден над поверхностью чёрного пластика и все три детали остались правильно совмещены. На этом этапе сборка завершена.

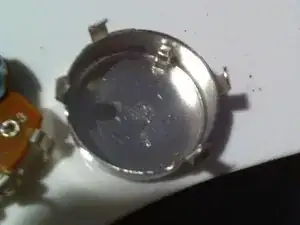

Можно вставлять собранную деталь обратно в металлическую заднюю часть потенциометра. Обратите внимание на защёлку внутри металлической задней крышки. Надо вставить всё в той же ориентации, что и до разборки. Пластиковая защёлка на чёрной пластиковой детали должна заходить по обе стороны от металлической защёлки, иначе вы не сможете надеть заднюю крышку. Смотрите следующее.

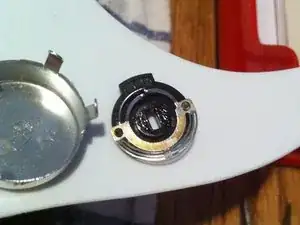

Здесь видна упомянутая чёрная защёлка. Совместите две показанные детали в том же положении, в котором они были до разборки. Поверните вал влево или вправо, чтобы металлическая защёлка задней крышки и чёрная защёлка не оказались друг над другом, и тогда всё плотно соберётся. Смотрите следующее.

Здесь видно, что защёлки отогнуты назад в положение, в котором они были до разборки, и потенциометр снова собран!

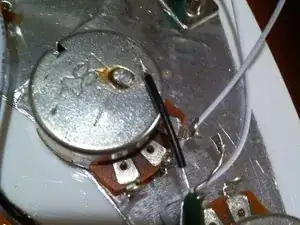

Установите потенциометр обратно в штатное положение на деке звукоснимателя так, чтобы он находился в правильной ориентации на гитаре. Начните заново припаивать все снятые ранее соединения. У меня было два провода для повторного присоединения. Соберите всё так, как было до начала разборки. Смотрите ваши первоначальные фотографии или схему.

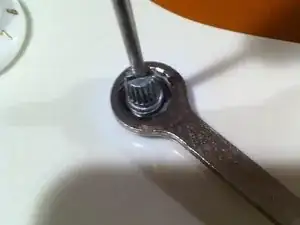

Осторожно закрепите собранный потенциометр на гитаре и аккуратно затяните, но не перетягивайте. Убедитесь, что потенциометр не проворачивается и не смещается во время затяжки.

Наденьте ручку (я надевал свою с небольшим усилием, достаточно, чтобы она не падала; я не хочу, чтобы она снова выскочила). Готово.
