Замена разъёма на Epiphone Les Paul Special

Дом

Это руководство проведёт Вас через процесс замены разъёма на Epiphone Les Paul Special.

Разъём — это компонент, в который вставляется инструментальный кабель. Если Ваш разъём неисправен, Вы можете столкнуться с прерывистым звуком во время игры или, возможно, отсутствием звука вовсе.

Следует отметить, что причиной проблемы может быть не всегда разъём, а скорее инструментальный кабель. Прежде чем пытаться заменить разъём, попробуйте использовать другой кабель, чтобы удостовериться в этом.

Шаг 1

С помощью отвёртки Phillips #1 открутите четыре винта на 7 мм, удерживающие крышку разъёма.

Шаг 2

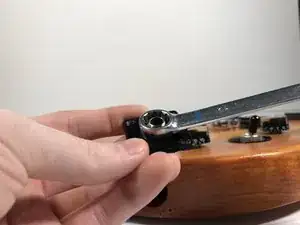

С помощью ключа на 12 мм открутите гайку, удерживающую разъём на месте.

Шаг 3

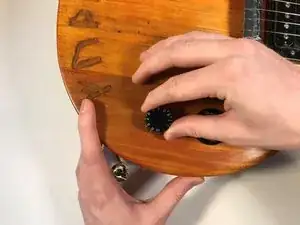

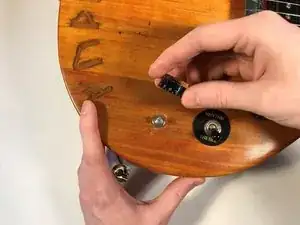

Снимите ручку управления тембром.

Шаг 4

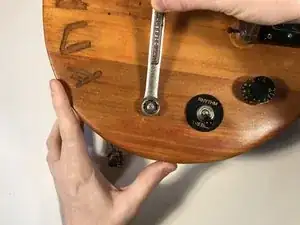

С помощью ключа на 11 мм открутите гайку ручки управления тембром.

Шаг 5

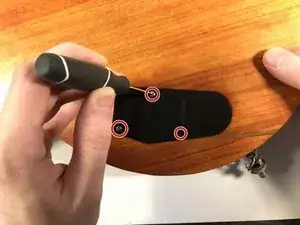

С помощью отвёртки Phillips #1 открутите три винта на 7 мм, удерживающие заднюю панель.

Шаг 6

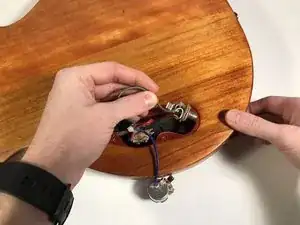

Вытяните контроллер тембра.

Шаг 7

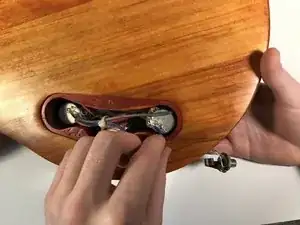

Протяните разъём сквозь корпус и вытащите его.

Шаг 8

Паяльник очень горячий. Избегайте контакта с кожей, а также с корпусом инструмента. Когда не используете, помещайте его на подставку для паяльника.

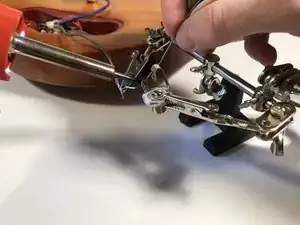

Отпаивайте провода от разъёма.

Шаг 9

Паяльник очень горячий. Избегайте контакта с кожей, а также с корпусом инструмента. Когда не используете, помещайте его на подставку для паяльника.

Припаяйте провода к

Перевод руководства с ifixit.com
