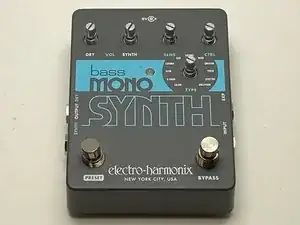

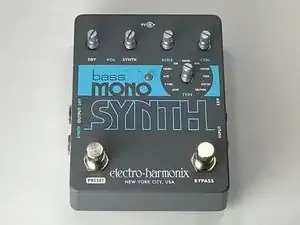

Ремонт проводки Electro-Harmonix Bass Mono Synth
Если ваш эффект-педаль Electro-Harmonix Bass Mono Synth передаёт искажённый звук или вовсе не воспроизводит звук, это руководство поможет вам найти и устранить проблему. Частая причина — отслоившаяся точка пайки на материнской плате. Решение — припаяйте провода обратно.
Перед выполнением этого руководства убедитесь, что устройство отключено от всех источников питания. Если вам нужна помощь с паянием, посмотрите ссылку iFixit о том, как паять/распаивать соединения.
Шаг 1

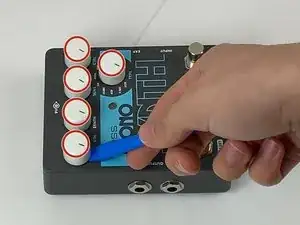

Осторожно подденьте пять ручек монтажным инструментом, пока они не ослабнут.
Когда ручки ослабнут, аккуратно снимите их.
Будьте внимательны, чтобы не поцарапать и не повредить краску педали.
Шаг 2

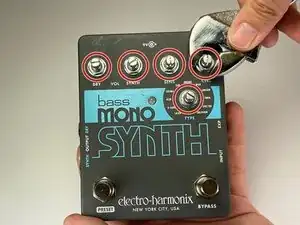

С помощью разводного ключа ослабьте шестигранные гайки, поворачивая их против часовой стрелки.
Когда гайки ослабнут, снимите их и шайбы вручную.
Не забудьте хранить гайки и шайбы каждого размера отдельно для удобной сборки.
Шаг 3

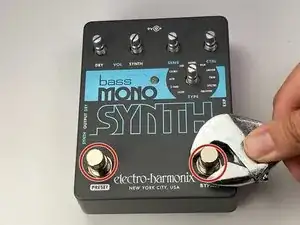

С помощью разводного ключа снимите шестигранные гайки со ступ-переключателей.
По мере снятия гаек ступ-переключатели станут подвижными.
Шаг 4

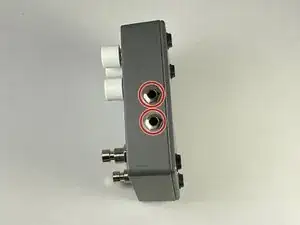

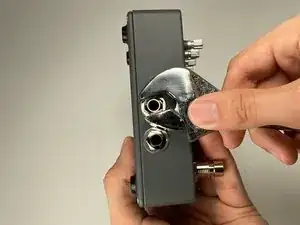

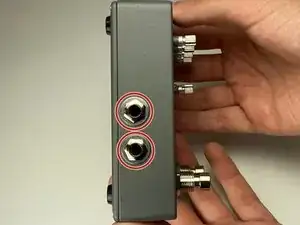

С помощью разводного ключа снимите шестигранные гайки и их шайбы с левой и правой сторон педали.
Шаг 5

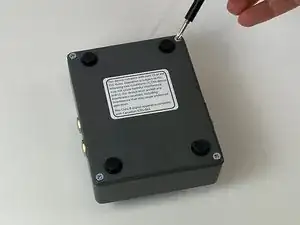

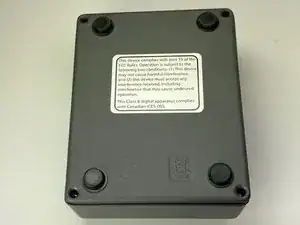

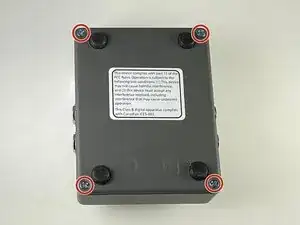

Отверткой Phillips #1 выкрутите все четыре винта с задней панели устройства.
Снимите заднюю крышку педали.
Шаг 6

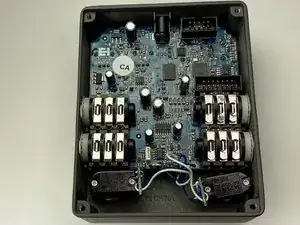

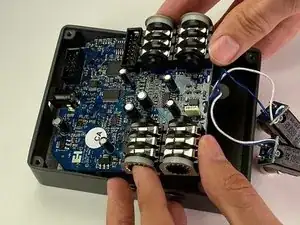

На этом этапе материнская плата будет подвижна, за исключением разъёма питания 9V, который плотно сидит в корпусе.

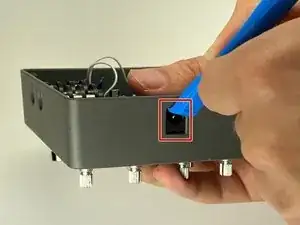

С помощью монтажного инструмента нажмите или подденьте разъём питания 9V, чтобы освободить его из корпуса.
Аккуратно извлеките материнскую плату.
Ступ-переключатели будут подвижны на этом этапе, поэтому запомните их расположение.
Шаг 7
Наденьте средства индивидуальной защиты: защитные очки, перчатки и закрытую обувь.

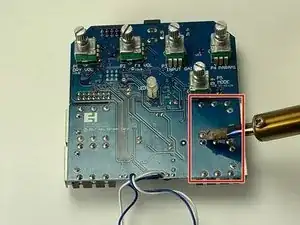

С помощью паяльного инструмента припаяйте повреждённые контакты разъёмов ввода/вывода на нижней части материнской платы.
Если у вас нет опыта пайки, следуйте этому руководству.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
