Замена звукоснимателей на гитаре Les Paul
Ваша гитара звучит неправильно или вовсе не работает, а тратить много денег на ремонт не хочется? Этот метод позволит быстро заменить звукосниматели, не повредив при этом кошелёк. Подготовьте новый комплект звукоснимателей — и можно приступать. Это руководство проведёт вас через процесс замены звукоснимателей на гитаре Les Paul.
Шаг 1
Ослабьте струны гитары с помощью намотчика для струн.
Три ближайшие струны отворачиваются по часовой стрелке, а три более дальние — против часовой стрелки.

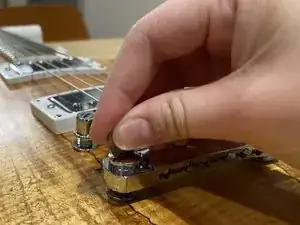

Используя монету, аккуратно начните отвинчивать и снимать хвостовую деталь (tailpiece).
Можно использовать плоскую отвёртку, но она повредит покрытие хвостовой детали.
Снимите хвостовую деталь, полностью выкрутив её из металлических вставок, затем осторожно поднимите узел и отложите в сторону.
Шаг 2

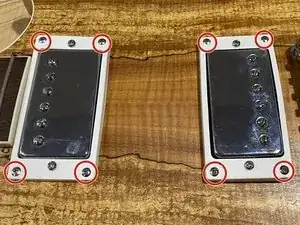

Отвинтите восемь винтов, фиксирующих звукосниматели, крестовой отвёрткой Phillips #0.
Все винты одинакового размера.
Шаг 3
Отметьте, какого цвета провод выходит из каждого звукоснимателя.
Осторожно переверните гитару и положите её на мягкое полотенце или другой мягкий материал. Снимите крышку отсека управления.

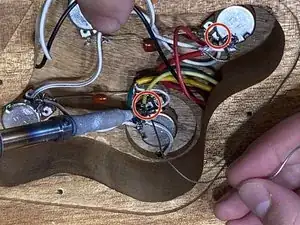

Разпаяйте провода звукоснимателя от клеммы, которая контактирует с задней частью потенциометра.
Потенциометр — это устройство, к которому подключены звукосниматели и которое позволяет регулировать громкость и тембр прямо на инструменте. Клеммы — части потенциометра, к которым припаиваются провода.
Шаг 4

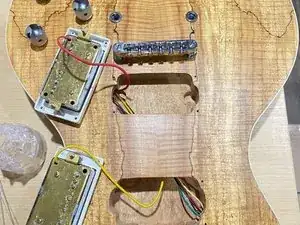

Снова переверните гитару. Протяните провод нового звукоснимателя через корпус в отсек управления и прикрутите звукосниматель, используя крестовую отвёртку Phillips #0.
Проверьте, какого цвета провод выходит из каждого звукоснимателя.
Для таких звукоснимателей магнит шейкера должен быть обращён к грифу, а магнит бриджевого звукоснимателя — к мосту.
Шаг 5
Не прикасайтесь к паяльнику и не допускайте его контакта ни с чем, кроме припоя и проводов.
В проводе звукоснимателя должно быть несколько жил. Уточните у производителя, какая жила за что отвечает.

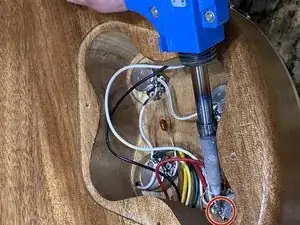

Припаяйте новые заземляющие провода к задней части потенциометров громкости или к клемме, контактирующей с задней частью потенциометра.
Шаг 6
Не прикасайтесь к металлическим частям паяльника или к расплавленному припою — они обожгут вас.
Относительно выходного гнезда нижний ряд контактов предназначен для бриджевого звукоснимателя, верхний ряд — для шейкера.

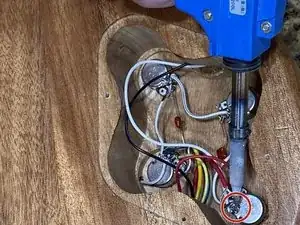

Определите «горячие» провода и соответствующие потенциометры громкости и припаяйте «горячий» провод к центральной клемме соответствующего потенциометра.
Шаг 7

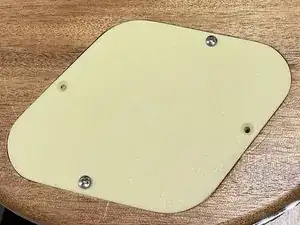

Прикрутите крышку отсека управления обратно и переверните гитару.
Установите хвостовую деталь на место и настройте гитару.

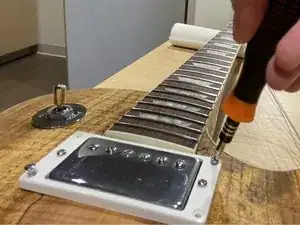

Поднимайте и опускайте звукосниматели по желанию, используя два винта по бокам рамок звукоснимателей.
Заключение
Подключите вашу любимую гитару и сыграйте с обновлёнными звукоснимателями
Перевод руководства с ifixit.com
