Как отрегулировать модулятор огибающей на педали Dunlop Crybaby
Используйте данное руководство для повторной регулировки модулятора огибающей на педали Dunlop Crybaby.
Модулятор огибающей отвечает за модуляцию амплитуды внутри педали. Без него педаль не будет создавать или усиливать звук, как положено.
Если педаль Dunlop Crybaby упала или была повреждена, модулятор огибающей мог сместиться. Это может привести к тому, что педаль будет работать некорректно или не издавать звук. Чтобы починить педаль, необходимо заново отрегулировать модулятор огибающей.
Если педаль не реагирует или внезапно перестала работать, этот простой способ может восстановить её работу. В руководстве подробно описана процедура снятия задней панели, поиска модулятора огибающей и его закрепления на месте для правильной регулировки.
Шаг 1

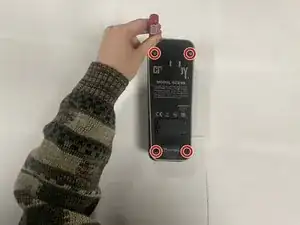

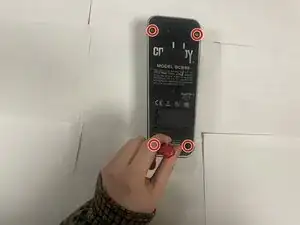

Открутите все четыре винта длиной 5 мм с нижней панели педали с помощью крестовой отвёртки №1.
Шаг 2

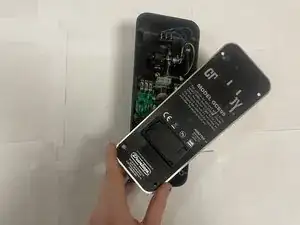

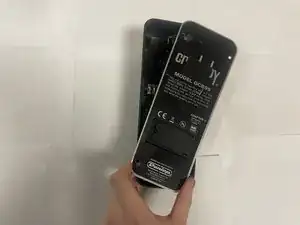

Поверните нижнюю панель, чтобы открыть внутренние компоненты.
Не снимайте нижнюю панель полностью.
При повороте нижней панели не тяните слишком сильно за провода.
Шаг 3

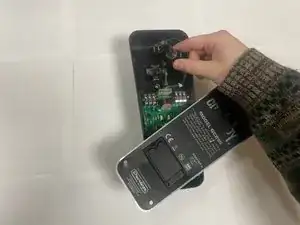

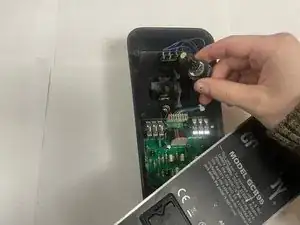

Найдите и возьмите модулятор огибающей.
К нему будет прикреплён цилиндрический шестерёнчатый элемент.
Шаг 4

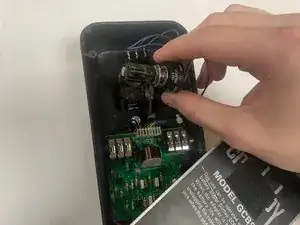

Переместите гайку и шайбу в верхнюю часть резьбы.
Шаг 5

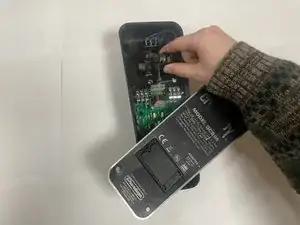

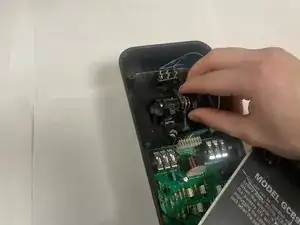

Установите основание модулятора между двумя металлическими стержнями, которые его фиксируют, и совместите прямозубую шестерню с цилиндрической шестернёй.
Вы увидите, как зубья шестерён соединятся друг с другом.
Шаг 6

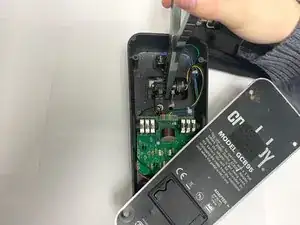

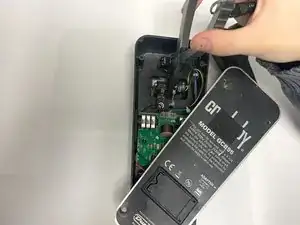

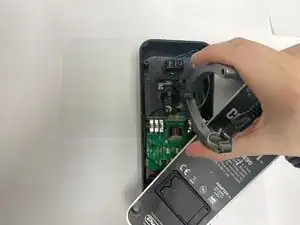

Используйте ключ на 1/2" или металлические плоскогубцы, чтобы затянуть гайку и шайбу, закрепив модулятор на месте.
Проверить достаточность затяжки можно, покачивая педалью вперёд-назад, как при игре, и наблюдая за вращением цилиндрической шестерни.
Шаг 7

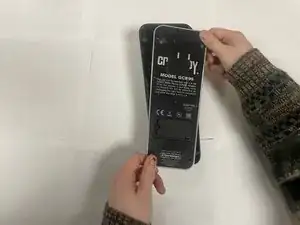

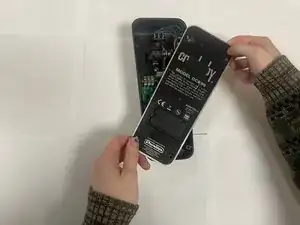

Поверните нижнюю панель обратно.

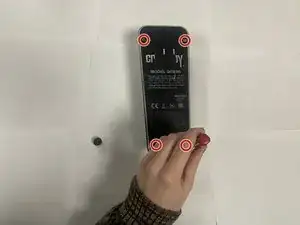

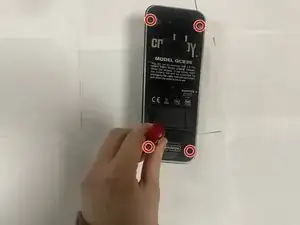

Закрепите четыре винта длиной 5 мм с помощью крестовой отвёртки №1.
Заключение
Теперь, когда модулятор огибающей отрегулирован, Вы можете снова пользоваться педалью!
Перевод руководства с ifixit.com
