Замена переключателя порций Voluas VL001
Если у Вашей автоматической кормушки Voluas VL001 возникают проблемы с дозированием порций, возможно, неисправен переключатель порций. Переключатель порций — это небольшой электронный переключатель, который срабатывает при вращении ведущей шестерни и сообщает плате управления, сколько корма было выдано.
Для этой замены требуются специальные навыки, такие как обдирание изоляции проводов и паяние.
Шаг 1
Снимите крышку бункера, отстегнув защёлку и подняв крышку.
Возьмите бункер для корма за обе стороны. Нажмите на защёлки с надписью «Push» и снимите бункер.
Шаг 2
Положите кормушку вверх дном.
Сожмите фикcатор и снимите крышку отсека для батарей.
Извлеките три щелочные батареи типа D напряжением 1,5 В.
Шаг 3
Подденьте металлической лопаткой приклеенную часть каждой резиновой ножки.
Снимите ножку.
Шаг 4
Выверните четыре винта в углах корпуса крестообразной отверткой Phillips #2.
Эти отверстия ранее были закрыты резиновыми ножками.
С помощью магнитного наконечника отвертки осторожно выньте винт из отверстия.
Шаг 5
Переверните устройство так, чтобы оно стояло в рабочем положении.

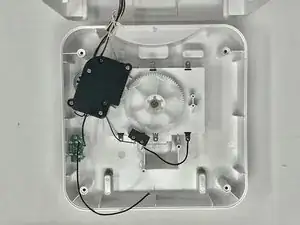

Поднимите верхнюю часть кормушки, чтобы получить доступ к механизму.
Шаг 6
Выверните два винта 11,1 мм, крепящие переключатель к корпусу, крестообразной отверткой Phillips #2.
Шаг 7
С помощью стрипперов/плоскогубцев отрежьте три провода, подключённые к переключателю.
Шаг 8

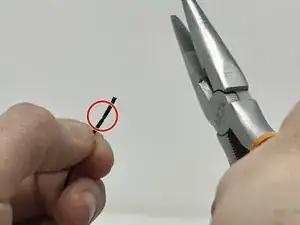

С помощью стрипперов/плоскогубцев аккуратно надсеките пластиковую изоляцию вокруг провода. Сделайте надрез несколько раз по окружности провода, чтобы можно было снять изоляцию.
Поскольку провод очень тонкий, легко случайно перерезать сам провод. Следите за тем, чтобы прорезать только изоляцию.
Вы должны увидеть линию надреза по всей окружности изоляции, как на изображении.
Снимите конец изоляции, обнажив провод.
Шаг 9

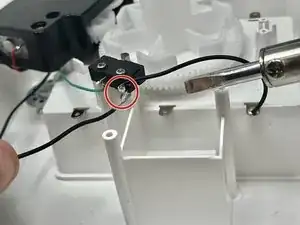

Положите обнажённый провод на паяльную площадку так, чтобы он плотно контактировал с металлом.

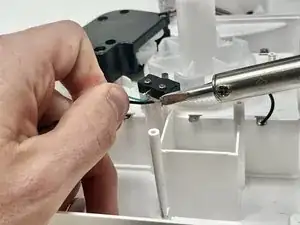

Припаяйте провод к паяльной площадке.
Повторите шаги 8 и 9 для остальных двух проводов.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
