Регулировка заднего переключателя
Что такое переключатель?
Переключатель — это механизм переключения передач на велосипеде. Когда Вы меняете положение манетки на руле, переключатель сдвигает цепь на следующую звездочку и при этом регулирует длину цепи в соответствии с изменением размера звездочки.
Существует множество способов настройки переключателя. Для мелкой регулировки не требуется снимать цепь или сам переключатель. В этом руководстве показан один из способов установки переключателя в правильное положение после его снятия и снятия цепи для обслуживания.
В шагах 2 и 3 мы настраиваем ограничители верхнего и нижнего положения, которые задают максимальное внутреннее и внешнее расстояние, на которое переключатель может переместить цепь. Установка этих границ предотвращает срывание цепи со звездочек и попадание на ось.
Установив манетку на самую высокую передачу в шаге 4, мы максимально ослабляем трос перед его зажатием. Это гарантирует удаление всей люфты из тросовой линии.
Шаг 1

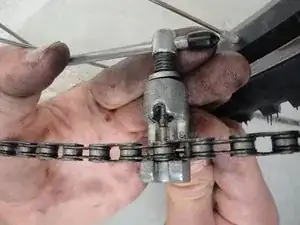

Наденьте съемник звеньев цепи на выбранное звено.
Совместите толкатель инструмента с шарниром цепи и затяните инструмент до тех пор, пока штифт не выступит с другой стороны, но не выйдет полностью.
Шаг 2

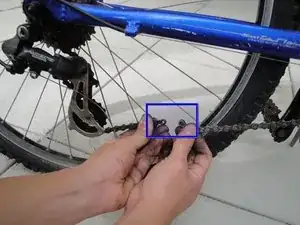

Перестаньте выталкивать штифт, когда он удерживается только наружной пластиной, чтобы он не выпал полностью. При этом Вы всё равно сможете разъединить звенья.
Повторите предыдущий шаг, чтобы снять участки цепи.
Шаг 3

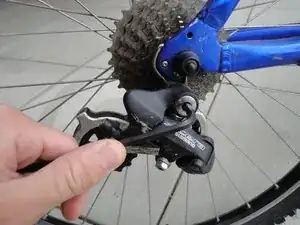

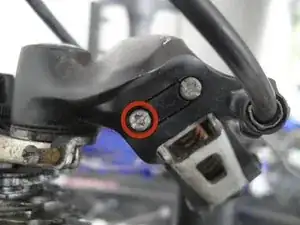

Прикрутите переключатель к монтажному ушку с помощью шестигранного ключа.
Будьте осторожны, не перетяните стальной болт, так как это может сорвать резьбу на алюминиевом монтажном ушке.
Шаг 4

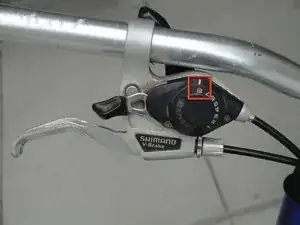

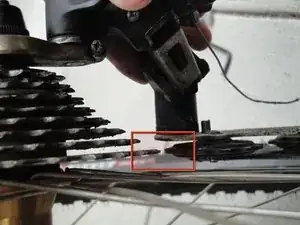

Переключите задний переключатель на самую высокую передачу (наименьшая звездочка).

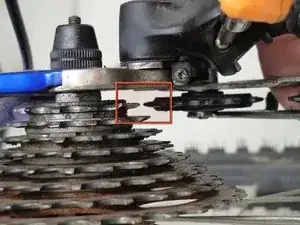

Совместите направляющую звездочку переключателя с самой высокой передачей (наименьшей звездочкой), затягивая или ослабляя винт, помеченный «H».
Шаг 5
Переключите задний переключатель на самую низкую передачу (наибольшая звездочка).

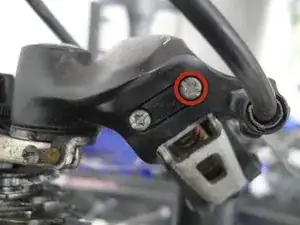

Совместите направляющую звездочку переключателя с самой низкой передачей (наибольшей звездочкой), затягивая или ослабляя винт, помеченный «L».
Шаг 6

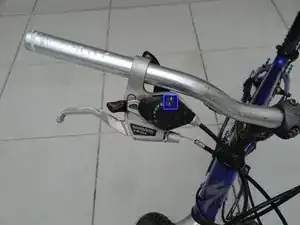

Переключите велосипед на передачу с наивысшим номером.

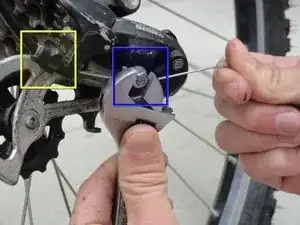

Протяните трос через регулировочный винт до упора оплетки троса.
Уберите люфт в тросе и зажмите его гайкой, прикреплённой к переключателю.
Шаг 7
Проложите цепь вокруг передних звездочек, кассеты и переключателя.
Соедините оба конца цепи с помощью замка или инструмента для разрезания цепи.
См. руководство по соединению цепи.
Шаг 8
Тонкая настройка переключателя осуществляется путем затягивания или ослабления регулировочного винта. Ослабление этого винта смещает переключатель немного в сторону большей звездочки, а затягивание — в сторону меньшей звездочки.
Переключайтесь по каждой передаче во время педалирования. Переключатель должен переводить цепь на одну передачу при каждом переключении вверх или вниз.
Если цепь проскальзывает или издает шум, когда Вы не переключаете передачи, используйте регулировочный винт для тонкой настройки выравнивания переключателя.
Повторяйте предыдущие шаги, пока переключатель не будет работать плавно и с минимальным уровнем шума.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
