Замена материнской платы Petnet SmartFeeder SF10E

Извлеките SmartBowl, нажав кнопку, расположенную на передней части основания SmartFeeder.

Снимите металлическую чашу, удерживая обеими руками и потянув чашу на себя.

Переверните поддон для чаши дном вверх, удерживая обеими руками.

Удалите семь винтов 11 мм с помощью крестовой отвертки Phillips #1.

Выньте батарею из SmartBowl пинцетом, избегая натяжения проводов.

Удерживайте SmartBowl одной рукой, а другой рукой извлекайте батарею.

Удалите ленту, расположенную ближе всего к четырем белым разъемам, руками.

Оставьте провода прикрепленными к ленте для облегчения повторной сборки.

Проследите провода руками от батареи до материнской платы.

Отсоедините трехконтактный разъем между батареей и материнской платой, потянув за белые разъемы руками.

Держите разъемы на материнской плате, иначе вы можете случайно оторвать весь узел.

Удалите оставшиеся трехконтактные разъемы, осторожно потягивая наружу.

Держите разъемы на материнской плате, иначе вы можете случайно оторвать весь узел.

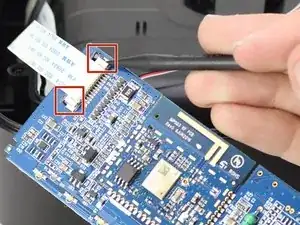

Сдвиньте обе маленькие серые защёлки рядом с ленточным разъемом в сторону ленты, чтобы поставить их в положение «открыто», с помощью нейлоновой лопатки.

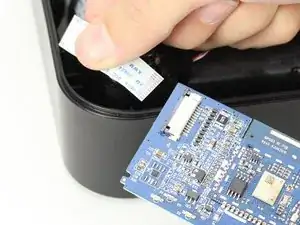

Извлеките ленточный разъем из его слота, потянув за него несколькими пальцами.

Лента должна легко выйти при нахождении серых защёлок в положении «открыто». Не прилагайте чрезмерной силы к ленте, иначе она может повредиться.

Убедитесь, что серые защёлки находятся в положении «открыто» при повторной сборке ленточного разъема, иначе разъем не войдет в слот. После установки разъема сдвиньте серые защёлки обратно в положение «закрыто».
