Замена электромотора Voluas VL001

Снимите крышку ёмкости для корма, отжав защёлку и подняв её вверх.

Возьмитесь за ёмкость для корма по бокам. Нажмите на защёлки с надписью «Push» и снимите ёмкость.

Переверните кормушку вверх дном.

Сожмите фиксатор и снимите крышку отсека для батареек.

Извлеките три щелочные батареи типа D 1.5 В.

Вставьте металлическую лопатку под клеевую часть каждой резиновой ножки.

Подденьте и снимите ножку.

Отвёрткой Phillips #2 отверните четыре винта в углах корпуса устройства.

Эти отверстия ранее были закрыты резиновыми ножками.

Используя магнитный наконечник отвёртки, осторожно извлеките винт из отверстия.

Переверните устройство в нормальное положение.

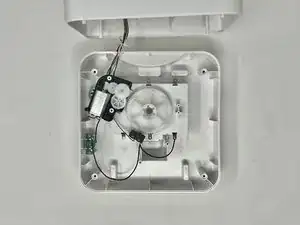

Поднимите верхнюю часть кормушки, обнажив механизмы, управляющие подачей корма.

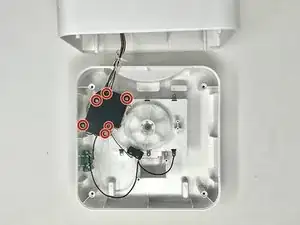

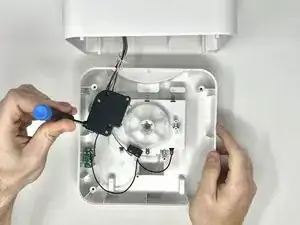

Отвёрткой Phillips #2 отвинтите шесть винтов длиной 11.2 мм, удерживающих корпус мотора на устройстве.

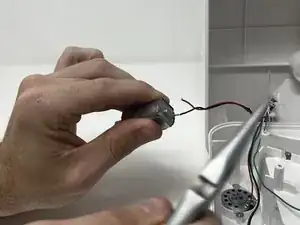

Плоскогубцами перережьте красный и чёрный провода, присоединённые к клеммам на торце электромотора.

Отметьте, какой провод подключён к какой клемме мотора, чтобы не перепутать их при пайке к новому мотору.

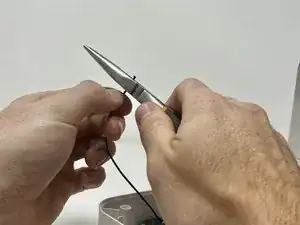

С помощью стрипперов/плоскогубцев аккуратно надрежьте пластиковую изоляцию провода. Сделайте надрез несколько раз по окружности провода, чтобы можно было её снять.

Поскольку провод очень тонкий, легко случайно перерезать сам провод на этом этапе. Старайтесь резать только изоляцию.

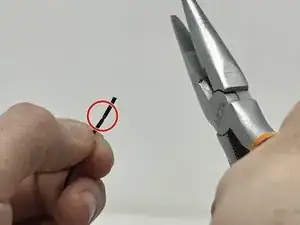

Вы должны увидеть бороздку на изоляции по всему периметру провода, как показано.

Снимите конец изоляции, обнажив провод.

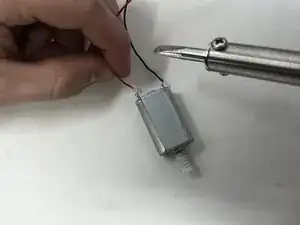

Разместите только что обнажённый провод на клемме так, чтобы он плотно контактировал с паяльной площадкой.

Припаяйте провод к площадке.

Повторите шаги 8 и 9 для другого провода.
