Замена батареи в электробритве Braun BT3240
Когда электробритва перестаёт работать, первой мыслью может быть неисправность зарядного устройства или повреждённый разъём питания в триммере, как было у меня. Однако чаще всего причиной является изношенная батарея.
Приготовьтесь потратить время и деньги на паяльный набор и другие перечисленные инструменты и следуйте этому руководству. Руководство показывает, как заменить батареи в электробритве Braun BT3240; для этого потребуются навыки пайки. Нажмите здесь, чтобы развить/улучшить навыки пайки.
Для замены деталей или получения дополнительной помощи посетите Contact us.
Шаг 1

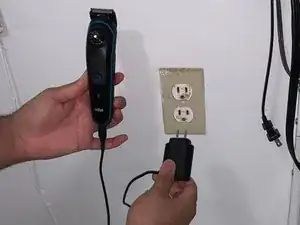

Убедитесь, что зарядное устройство отключено от электрической розетки, к которой подключён триммер.
Шаг 2

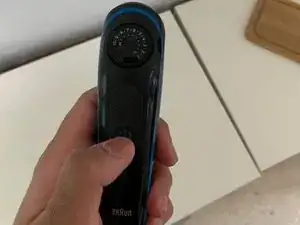

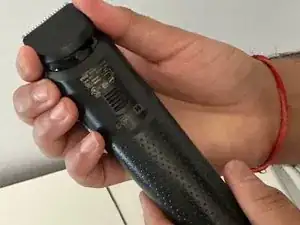

Держите триммер в противоположном направлении, чтобы кнопка питания спереди не была обращена к Вам.

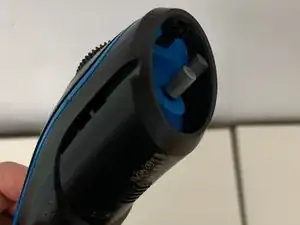

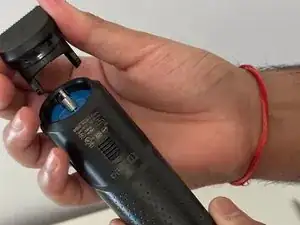

Отделите верхнюю насадку триммера от корпуса, потянув её наружу.
Шаг 3

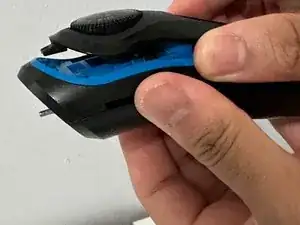

Держите триммер боком — так удобнее отщёлкивать панели.
Вставьте лопаточку или пинцет с острым наконечником между верхней и средней панелями и приложите необходимую силу, чтобы отщёлкнуть пластиковые защёлки, соединяющие панели.

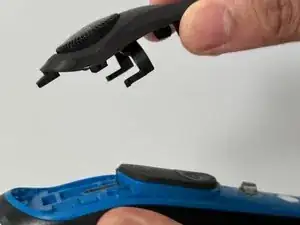

Потяните верхнюю панель наружу и вынимайте её из средней панели. Не пытайтесь вытащить её силой — это может сломать пластиковые защёлки
Шаг 4

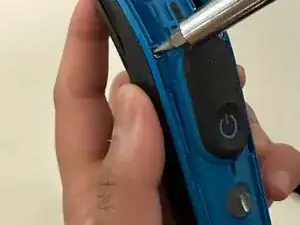

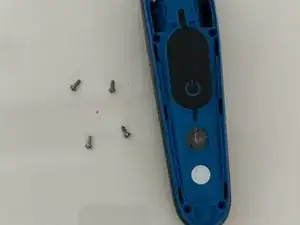

Снимите четыре винта, крепящие среднюю панель к нижней панели.
Шаг 5

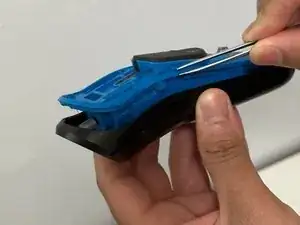

Используйте лопаточку или пинцет с острым наконечником, чтобы отделить среднюю панель от нижней, приподняв её вверх.
Шаг 6

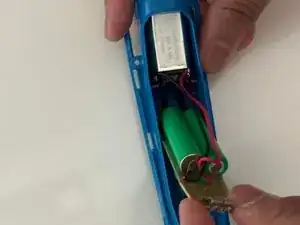

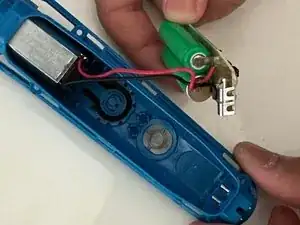

Осторожно выньте держатель батарей, подключённый к электрическому разъёму.
Шаг 7

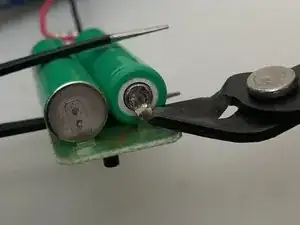

Используйте плоскогубцы, чтобы отогнуть контактную лапку батареи, припаянную к батарее. Повторите ту же операцию для всех 4 контактных лапок (по две с каждой стороны держателя батарей).
Старайтесь не полностью разрушить контактные лапки при отгибании — они понадобятся при последующей пайке новых батарей.
Шаг 8
Внимание! Температура паяльника — 450 градусов по Фаренгейту. Не наносите расплавленный припой более чем на 15–20 секунд подряд.
Не прикасайтесь жалом паяльника напрямую к батарее. Наносите расплавленный припой только на контактную лапку батареи.
Убедитесь, что правильно определены положительный и отрицательный электроды, и установите новые батареи в держатель.

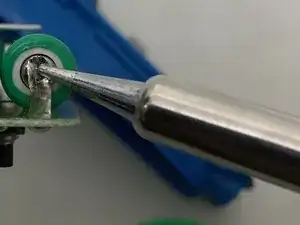

Нанесите флюс на контактную лапку, затем расплавьте припой на жале паяльника и поднесите жало к одной из четырёх контактных лапок. Повторите для остальных трёх лапок. Добавьте припоя, если батареи не фиксируются прочно в держателе.
Шаг 9
Когда припой полностью остынет, можно собрать устройство в обратном порядке и проверить работоспособность триммера.
Чтобы убедиться, что триммер работает правильно, обратите внимание на головку триммера. Головка должна вращаться по часовой стрелке при нажатии кнопки питания.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Перевод руководства с ifixit.com
