Замена мотора в Traxxas Ford Fiesta ST Rally
Если мотор в Traxxas Ford Fiesta ST Rally выходит из строя из-за естественного износа, отсутствия обслуживания или по причине дефекта, пользователю может потребоваться снять мотор и установить рабочий. Процедура не займёт много времени и потребует только стандартных шестигранных ключей. В этом руководстве описан процесс снятия неисправного мотора и установки нового, который можно заказать онлайн или купить в хобби-магазине. Перед использованием этого руководства отключите аккумулятор в шасси и убедитесь, что пыль или грязь не представляют опасности для компонентов перед выполнением ремонта. Опасную грязь часто можно удалить сжатым воздухом в баллоне, щёткой для удаления пыли или аккуратно встряхнув шасси, держа его вверх дном.
Шаг 1

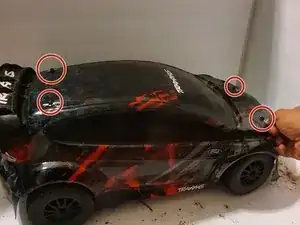

Снимите каждую из четырёх шпилек, удерживающих корпус модели, вытянув их с посадочных мест.

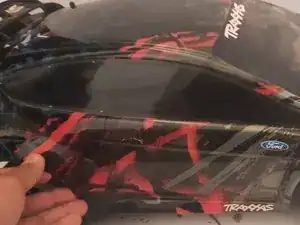

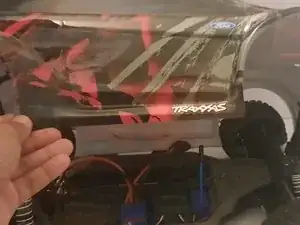

Снимите корпус, подняв его с шасси руками.
Шаг 2

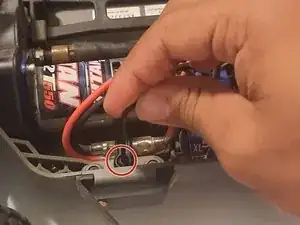

Выверните винт 3x6 мм, фиксирующий держатель проводов, с помощью шестигранного ключа 2,5 мм.
Снимите держатель проводов, подняв его с шасси.
Шаг 3
Это руководство выполнено без установленного аккумулятора. Пожалуйста, не забудьте правильно отключить любые аккумуляторы перед этим шагом, так как это может привести к травме или повреждению устройства.

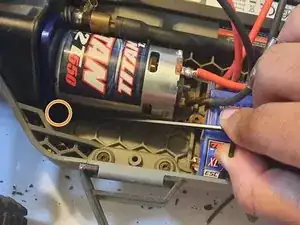

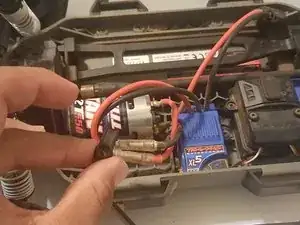

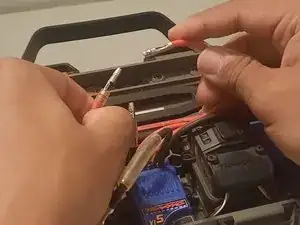

Отключите оба питания кабеля, соединяющие регулятор скорости с мотором.
Шаг 4

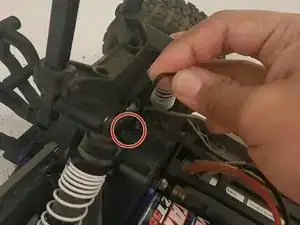

Выверните фиксирующий болт 3x15 мм с помощью шестигранного ключа 3 мм.
Выверните винт с плоской головкой 3x6 мм, удерживающий пластину мотора, шестигранным ключом 3 мм.
Шаг 5
Используйте шестигранный ключ 2,5 мм, чтобы вывернуть винт 3x6 мм для крышки шестерён.
Чтобы снять крышку, просто приподнимите её и снимите с шасси.
При сборке убедитесь, что мотор и шестерёнчатая передача выровнены так же, как показано на втором фото этого шага.
Шаг 6

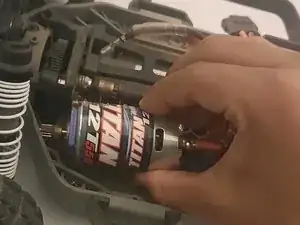

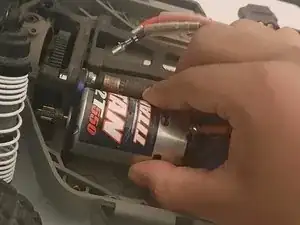

Снимите мотор, поворачивая и поднимая его, чтобы освободить от шасси.

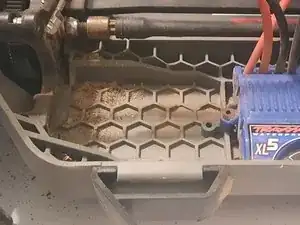

Возможно, потребуется очистить область, куда будет устанавливаться новый мотор, чтобы предотвратить попадание мусора и проблем для недавно установленного двигателя.
Шаг 7

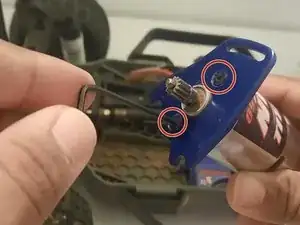

Используйте шестигранный ключ 2,5 мм, чтобы ослабить винты 3x8 мм и снять пластину мотора.

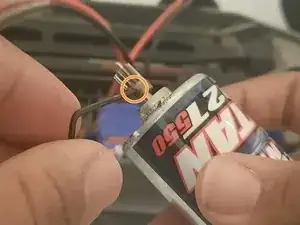

Используйте шестигранный ключ 2 мм, чтобы ослабить винт-заглушку 3 мм достаточно, чтобы снять шестерню на валу мотора.
Когда винт ослаблен, сдвиньте шестерню с внешнего вала мотора вправо и снимите её.
Убедитесь, что шестерня находится в том же положении, что и на заменяемом моторе, чтобы правильно выровнять с передачей устройства.
Эту процедуру также можно использовать для установки более качественного мотора в качестве замены при сборке.
Заключение
Соберите устройство в обратном порядке, установив новый/работающий мотор.
Перевод руководства с ifixit.com
