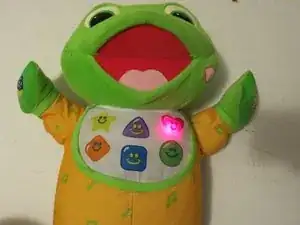

Ремонт неработающих кнопок на LeapFrog Hug & Learn Baby Tad

Откройте заднюю часть LeapFrog.

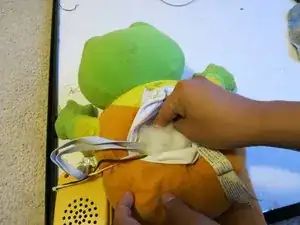

Аккуратно вытяните отсека для батареек настолько, чтобы держать его в руке.

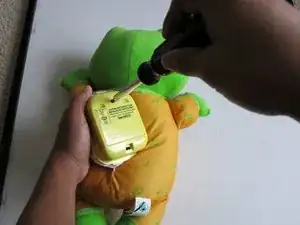

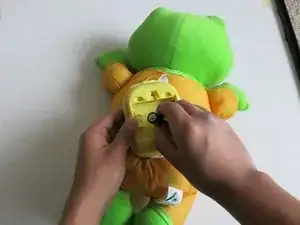

Отверткой с крестообразным шлицем открутите отсек для батареек и выньте батарейки.

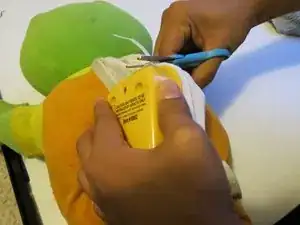

Осторожно разрежьте стяжку ножницами и выньте её.

Отсек для батареек ослабнет; аккуратно отложите его в сторону.

Будьте осторожны при отложении отсека для батареек — вы можете нарушить пайку на некоторых кабелях или проводах.

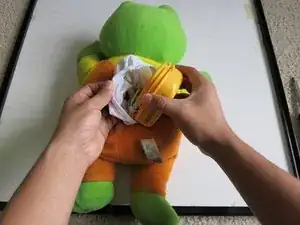

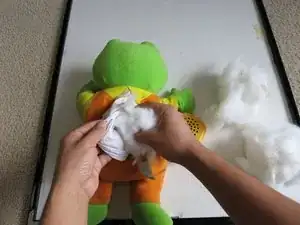

Когда вы отложили отсек для батареек, выньте весь наполнитель.

Под отсеком для батареек находится ещё один отсек, зафиксированный внутри тканевого мешка. Это будет отсек с кнопками.

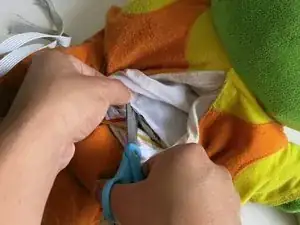

Осторожно разрежьте тканевую обшивку вокруг краёв отсека с кнопками.

Чтобы не повредить кабели внутри отсека с кнопками, можно защипнуть избыток ткани по бокам и начать разрез оттуда.

Достаньте отсек с кнопками и отложите его в сторону.

ПРИМЕЧАНИЕ: В моём устройстве отсек с кнопками был полностью разорван из-за отсека для батареек.

Найдите все оборванные или отсоединённые провода.

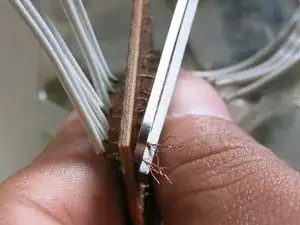

С помощью щипцов для зачистки кабелей или другим способом зачистите оголённые концы проводов.

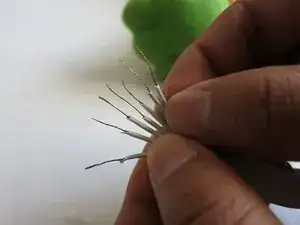

Когда все провода будут зачищены, скрутите концы, чтобы сделать их более компактными.

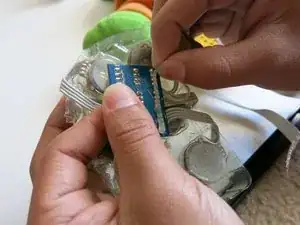

На отсеке с кнопками отожмите клей по обеим сторонам платы и выньте её.

Включите паяльник, чтобы он прогрелся.

Обращайтесь с паяльником аккуратно. Установите его в подставку вдали от тканевого полотенца и других горючих материалов. Никогда не оставляйте паяльник без присмотра.

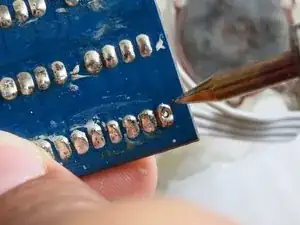

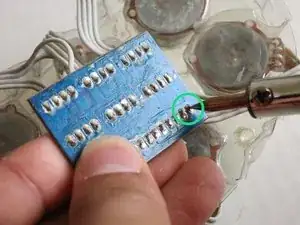

Когда паяльник готов, приложите его жало к первому припаянному месту, к которому не подсоединён провод.

Когда припой начнёт плавиться, добавьте небольшое давление, и вы сможете увидеть отверстие через плату.

Когда вы увидите отверстие, уберите паяльник и проделайте то же самое с остальными одиночными припаянными точками.

Вставьте иглу в отверстия, которые вы только что открыли, и покрутите её, чтобы очистить отверстия от лишнего припоя.

Укладывайте паяльник (только в подставке) в безопасное место, когда не используете его.

Когда вы откроете все необходимые отверстия, осмотрите плату и попытайтесь определить, куда идет каждый свободный провод.

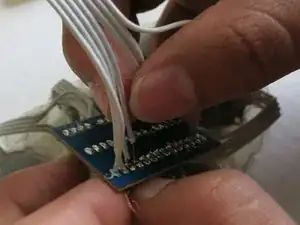

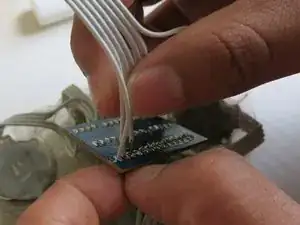

Пропустите концы свободных проводов через отверстия, которые вы сделали.

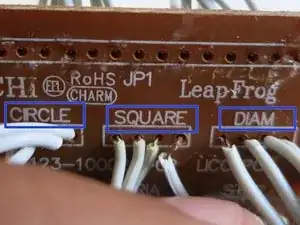

Каждая кнопка имеет группу из четырёх проводов, а плата подписана с названиями кнопок (например: круг, квадрат, ромб и т.д.). Вы также можете ориентироваться по проводам, которые ещё подключены.

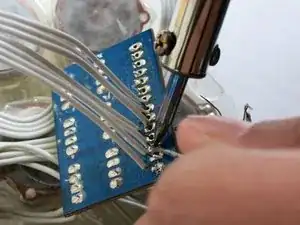

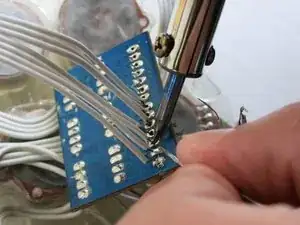

Держите припой в одной руке и паяльник в другой.

Один из способов — прижать паяльник к поверхности, которую нужно паять, затем поднести припоем к жалу паяльника другой рукой.

После того как вы закончите припаивать все провода, отключите паяльник и поместите его в подставку на ровную поверхность. Вымойте руки после работы с припоем.

После пайки всех групп проводов обрежьте лишние концы с другой стороны платы.

Чтобы провода не соприкасались, используйте иглу, чтобы согнуть провода зигзагообразно по всей плате. Закройте оголённые участки проводов изолентой.

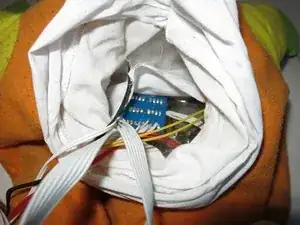

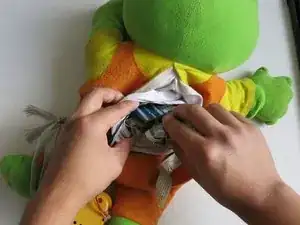

Когда вы обрежете лишние провода, верните отсек с кнопками в тканевый мешок.

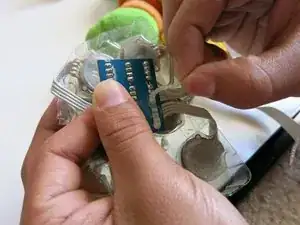

Звезда, треугольник и сердце должны быть ориентированы в сторону головы, при этом синяя сторона платы должна быть сверху.

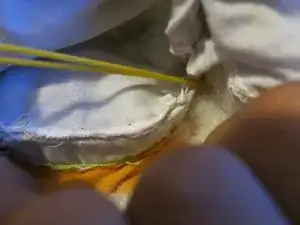

После того как вы поместили отсек с кнопками внутрь, зашейте отверстие, используя иглу и нитку.

Увлажните и скрутите конец нити, затем удерживайте около одного сантиметра между большим и указательным пальцами. Затем проденьте ушко иглы в нить, а не нить в ушко иглы.

Во время зашивания следите, чтобы другие четыре пары цветных проводов оставались поверх нити. Это предотвратит их пережатие и разрыв.

После того как Вы зашили отделение для кнопки на место, можно переходить к замене набивки.

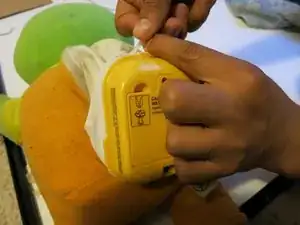

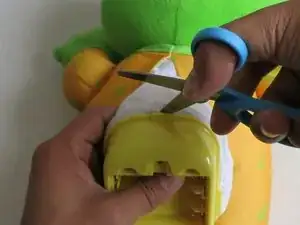

Поместите отделение для кнопки обратно в его чехол и закрепите 15-дюймовым стяжным хомутом. Отрежьте излишек хомута ножницами.

Проще сначала полностью поместить отделение для батареи в его чехол, затем медленно расправить ткань на месте. После этого можно продеть хомут в его слот и закрепить его.

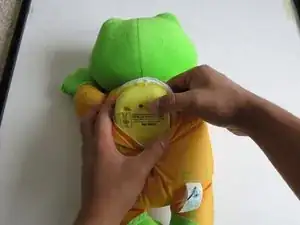

Поместите отделение для батареи обратно и закройте его заднюю крышку.

Наслаждайтесь Вашей как новой игрушкой LeapFrog Hug and Learn Baby Tad!

Обязательно вымойте руки после работы с паяльником.
