Vtech Rolliraupe

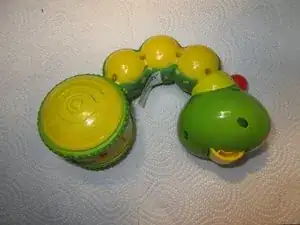

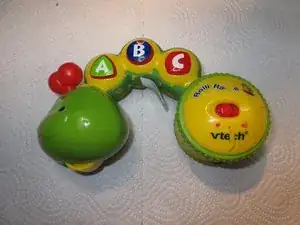

Это Vtech Rolliraupe — электронная игрушка, которая говорит и поёт. У неё три кнопки A, B и C, которые запускают разные звуки или песни.

На задней стороне расположено множество винтов. Игрушка изготовлена аккуратно и хорошего качества.

Лучше всего работает с двумя элементами питания формата AAA (тип LR).

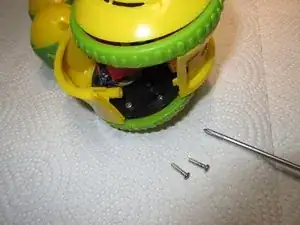

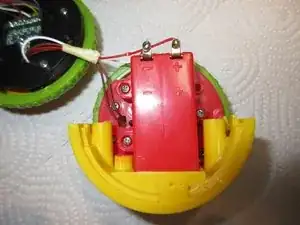

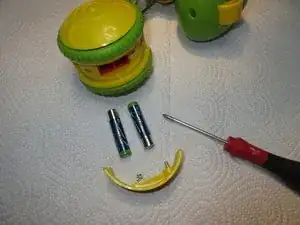

По изображению 3 из Шага 1 видно, как открыть отсек для батареек. Там вы найдёте ещё два винта. Эти два винта длиннее остальных, поэтому положите их отдельно!

На изображении два вы видите эти два винта.

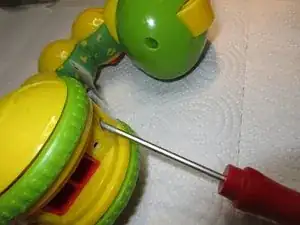

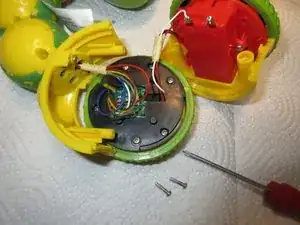

Затем оттяните желтую часть — Rolliraupe раскроется на три части: желтая часть, правое колесо, левое колесо, все вместе с некоторыми проводами.

Чтобы получить доступ к динамику, лучше снять крышку отсека для батареек.

Там три винта, которые легко открутить, затем просто подденьте крышку и снимите её.

Теперь у вас только два провода вместо четырёх — с ними работать легче, потому что для доступа к динамику в колесе придётся открутить много винтов.

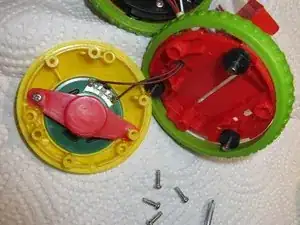

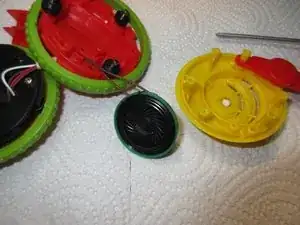

Снимите ВСЕ винты. Все они одной длины, за исключением того, который крепит сам динамик — он короче. Динамик находится под красной деталью слева на первом изображении.

Три чёрных втулки на трёх металлических осях могут выпасть — просто установите их обратно, как показано на первом изображении.

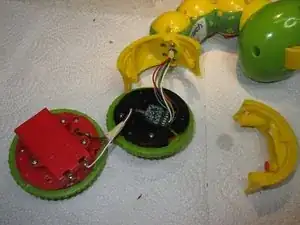

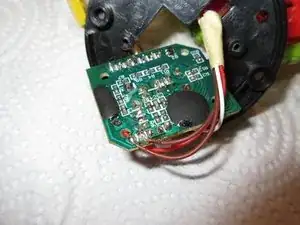

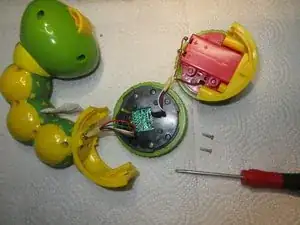

С моим динамиком всё в порядке, как видно на изображении 2... Провода в порядке, динамик внешне цел. Я затем собрал его и осмотрел плату электроники, которую видно на третьем изображении. Она находится в другом колесе Rolliraupe. Также открутите ВСЕ винты. Тогда корпус легко откроется.

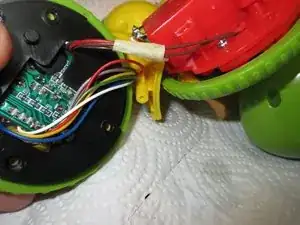

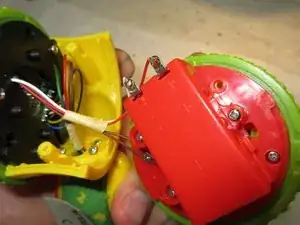

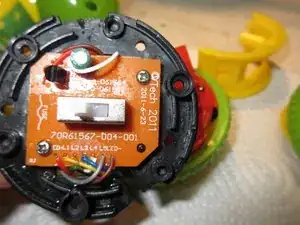

На первом изображении видно, что КОРИЧНЕВЫЙ провод не подсоединён к плате электроники. Он оборван. Поэтому динамик не работает. Пайка была плохой, и провод оторвался.

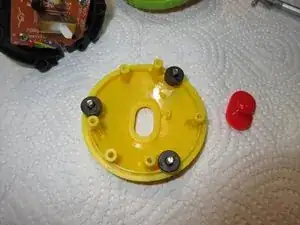

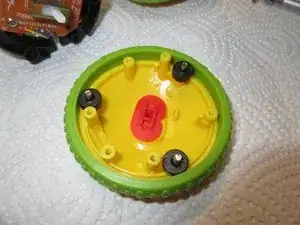

На изображениях два и три показаны части колеса, чёрные втулки и металлические оси и как установить их на жёлтую часть.

Красная деталь — кнопка включения/выключения. Посмотрите, как она должна располагаться; для этого обратитесь к первому изображению в Шаге 1, где показаны позиции этой красной кнопки.

Здесь показано, как собираются части из предыдущего шага.

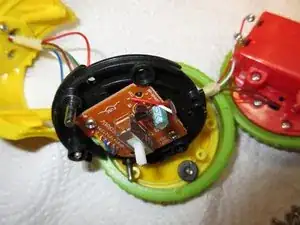

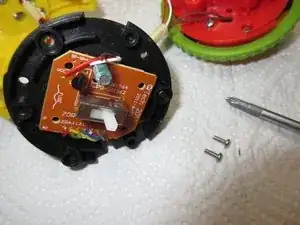

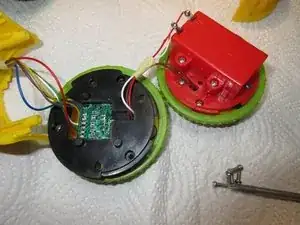

Теперь снимите плату электроники. Там два более коротких винта — будьте осторожны. Поверните плату и уложите так, чтобы можно было припаял провод. На фото на левой части платы видно маркировку "sp plus" и "sp minus" — это точки для подключения проводов динамика.

Это два коричневых провода. Они не пропущены через отверстия, а припаяны с обратной стороны.

Вот и всё. Два коричневых провода динамика припаяны к плате электроники. Площадь пайки очень маленькая, поэтому нужна устойчивая рука.

Изделие плохо собрано — на фото видно, что некоторые другие провода плохо припаяны, например зелёный.

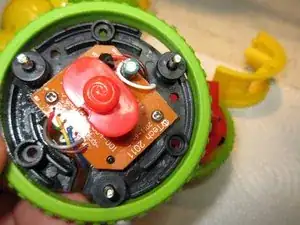

На третьем изображении снова видны три чёрные втулки на трёх металлических осях, чтобы вы понимали их правильное расположение.

Теперь сборка. Наденьте чёрную часть с электроникой, следите за тем, чтобы красная кнопка выключателя была в правильном положении. У меня были небольшие проблемы, потому что красная кнопка постоянно выпадала или чёрные втулки слетали. Это было неудобно. ...Затем закрутите все винты.

Вот две предварительно собранные части колёс с проводами.

Они вставляются только В ОДНУ позицию — на корпусе есть выемка, и деталь защёлкивается.

Просто защёлкните её, посмотрите, где верх, и тогда это очень просто. Провода от отсека для батареек должны смотреть вверх.

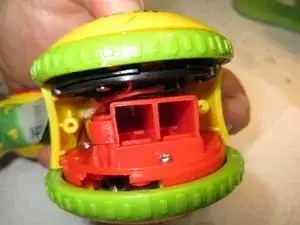

Здесь видно правильное положение колёс.

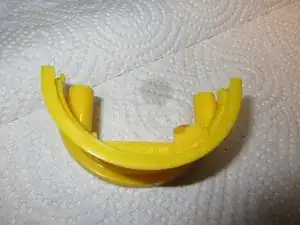

Если смотреть на жёлтую часть, на кромках есть две разные формы. Поэтому эта деталь тоже вставляется только в одном направлении.

Посмотрите внимательно.

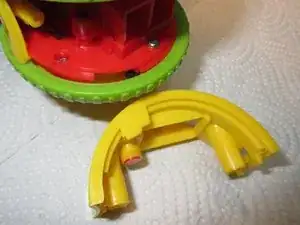

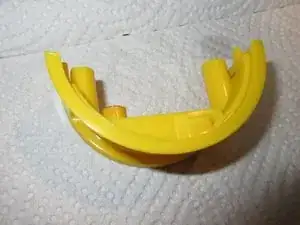

Детали жёлтой части, правая и левая стороны.

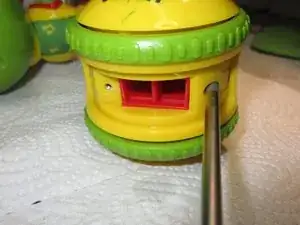

Наконец, когда жёлтая часть защёлкнулась, верните два длинных винта на место.

Теперь вставьте батарейки — элементы AAA, лучше взять тип LR.

Теперь радуйтесь: Rolliraupe снова говорит. Теперь она может петь и говорить.

Готово :)
