Замена щеточного мотора Tamiya Масштаб 1/10 Grasshopper

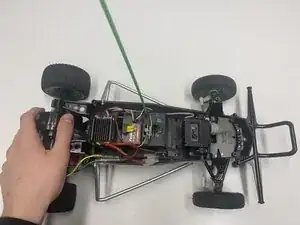

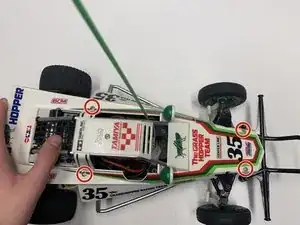

Удалите четыре винта крестовой отверткой #00.

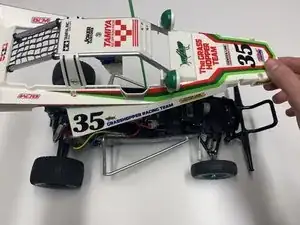

Медленно снимите кузов, поднимая его вверх от шасси.

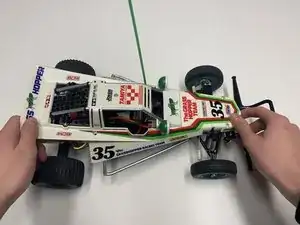

Держите переднюю и заднюю части кузова обеими руками при снятии.

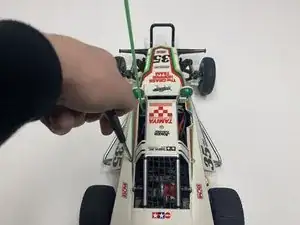

Поднимайте кузов выше антенны, чтобы не повредить её.

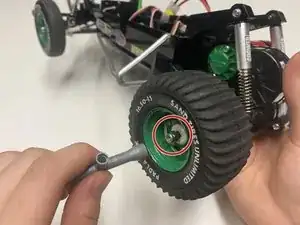

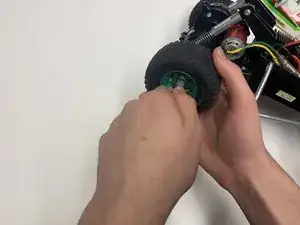

Наденьте торцевой ключ так, чтобы сторона 7 мм была обращена к ободу, на шестигранную гайку.

Поверните торцевой ключ влево (против часовой стрелки) и открутите шестигранную гайку до её полного снятия.

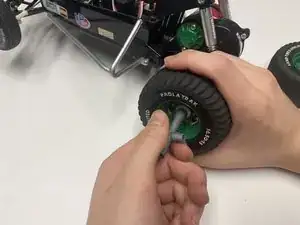

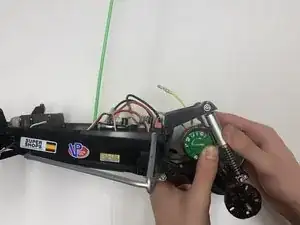

Держите шину на месте, чтобы она не вращалась вместе с торцевым ключом.

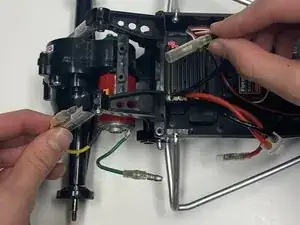

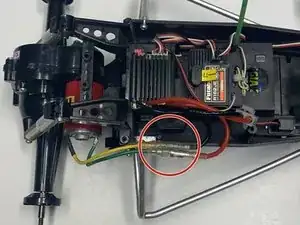

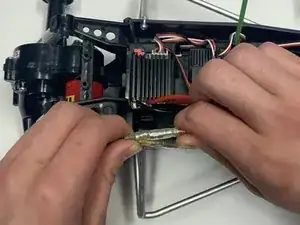

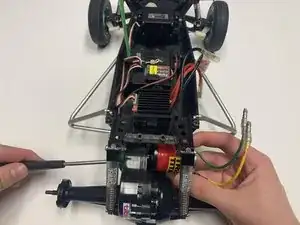

Возьмите оба провода жёлтого и чёрного цвета, а также зелёного и оранжевого и разъедините их.

Разъёмы проводов могут быть трудными для снятия. При необходимости не стесняйтесь приложить больше силы, чтобы отсоединить их друг от друга.

Не имеет значения, какие провода вы отключаете или подключаете первыми.

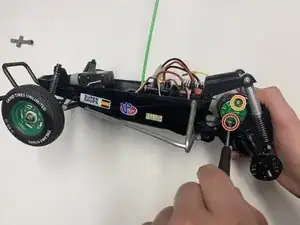

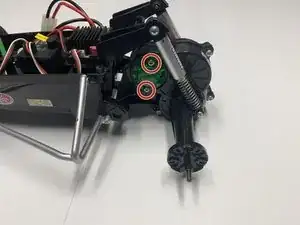

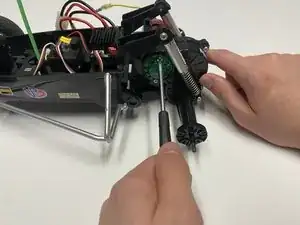

Ослабьте первый винт на крышке мотора крестовой отверткой #00.

Затем ослабьте нижний винт, и вы почувствуете, как мотор ослабнет.

Нижний винт оказывает большее воздействие на мотор, поэтому при сборке выполняйте эти шаги в обратном порядке.

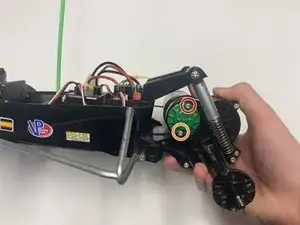

Крышка мотора чёрная, у меня она окрашена в зелёный цвет.

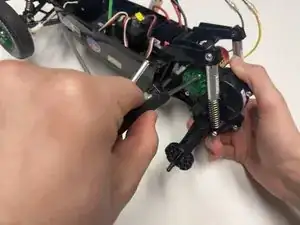

Завершите ослабление длинных винтов крестовой отверткой #00.

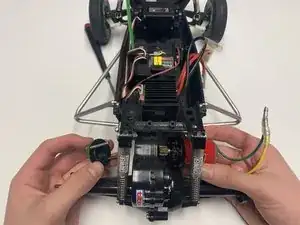

Медленно оттяните крышку мотора от коробки передач, при этом два длинных винта останутся внутри крышки мотора.

Вытяните мотор из коробки передач.

Не выталкивайте мотор силой. Дайте ему соскользнуть в вашу руку при необходимости, чтобы не повредить компоненты или шестерни внутри коробки передач.

Осторожно вставьте мотор 540 в коробку передач. Убедитесь, что он правильно выровнен с шестернёй (средним сегментом шестерни).

Вставьте крышку мотора, затем длинные винты в левую сторону коробки передач, чтобы выровнять мотор с коробкой передач.

Убедитесь, что все отверстия в крышке мотора, моторе и коробке передач совпадают с двумя длинными винтами, которые держат крышку мотора.

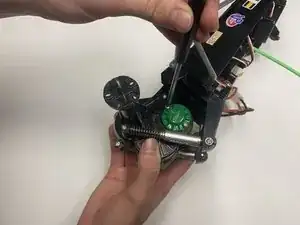

Затяните нижний винт крестовой отверткой #00.

Положите багги и затем затяните верхний винт, чтобы убедиться, что мотор правильно установлен.

Если вы затянете мотор к коробке передач, но ваш пиньон будет смещён относительно главной шестерни, мотор НЕ будет перемещать машину, что может привести к повреждению мотора.
