Замена ИК-светодиода Havoc Heli
Перед началом ремонта вы должны уметь паять печатные платы. Навыки пайки несложные, но вы будете работать в непосредственной близости от других компонентов.
Шаг 1

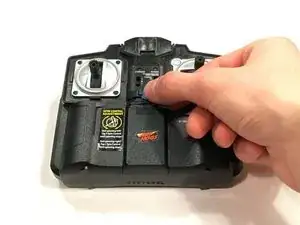

Выключите контроллер перед разборкой.

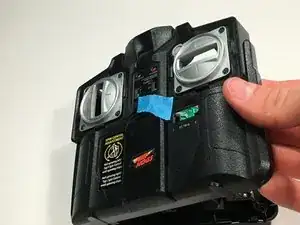

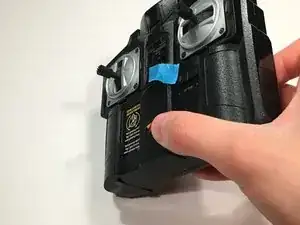

Приклейте небольшой кусочек ленты поверх кнопки подсветки, чтобы она не выпала на последующих шагах.
Переверните контроллер так, чтобы была видна задняя часть.
Шаг 2

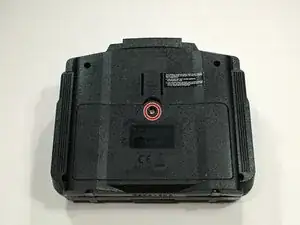

Удалите винт от отделения для батарей малой крестовой отвёрткой.

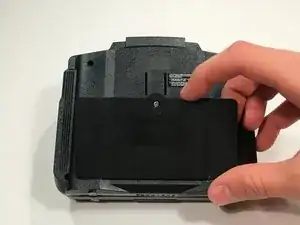

Снимите крышку отсека для батарей.

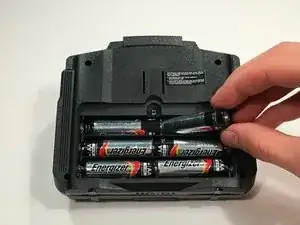

Достаньте шесть батареек типа AA из отсека.
Шаг 3

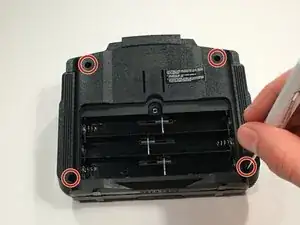

Удалите оставшиеся четыре винта малой крестовой отвёрткой.

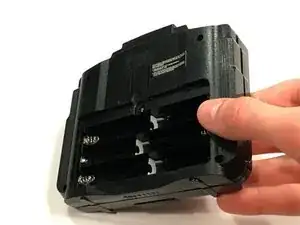

Переверните устройство так, чтобы была видна передняя часть.
Снимите переднюю крышку и положите её слева.
Обратите внимание на расположение джойстиков и других органов управления, чтобы они не сместились во время этого или следующих шагов.
Шаг 4

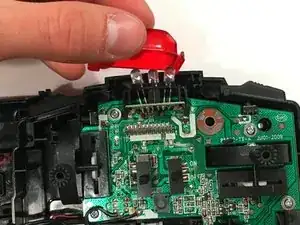

Поднимите красную крышку ИК-светодиода, чтобы снять её.
Шаг 5

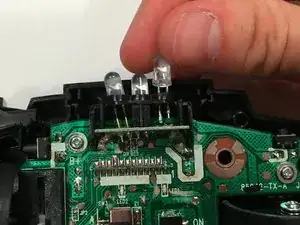

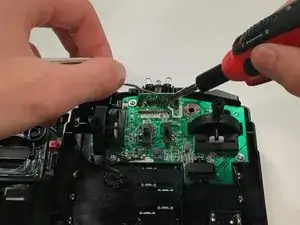

Используйте паяльник и оплетку для удаления припоя с заменяемого ИК-светодиода.

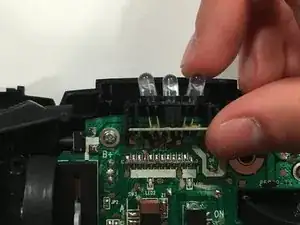

Вытяните светодиод вверх через отверстие.
Шаг 6
Вставьте новый светодиод в посадочное место.
Убедитесь, что короткий вывод светодиода находится справа.
Используйте паяльник и припой для подключения нового светодиода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
