Замена сервопривода узла управления рулевым механизмом Traxxas Summit
Если у Traxxas Summit начинается неустойчивое управление рулём, пользователю может потребоваться заменить один или оба сервопривода, приводящие в действие узел управления рулевым механизмом. Этот процесс относительно быстрый и не требует специальных инструментов, кроме стандартного набора шестигранных ключей. В этом руководстве поэтапно описан процесс, показывающий, как снять старый сервопривод и установить новый, который можно легко приобрести в интернете.
Шаг 1

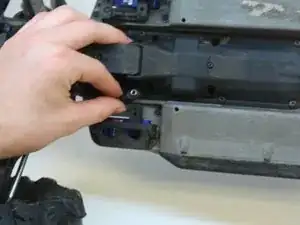

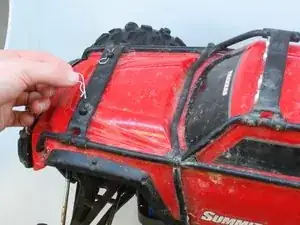

Снимите каждую из четырёх шпилек, удерживающих корпус, потянув их из стоек.
Шаг 2

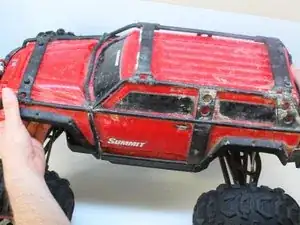

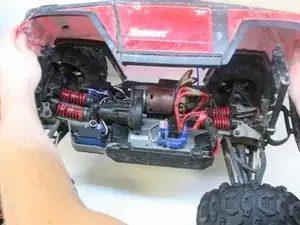

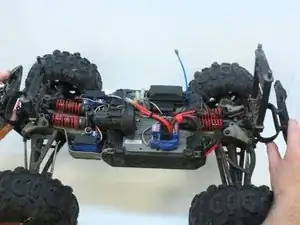

Снимите корпус, захватив его обеими руками и потянув вверх.
Шаг 3

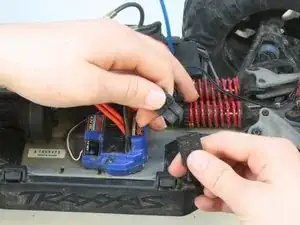

Отключите аккумулятор от устройства, разъединив чёрный пластиковый разъём.
Шаг 4

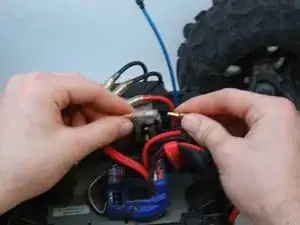

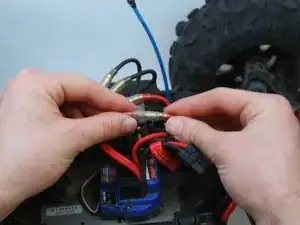

Отключите четыре силовых кабеля, которые соединяют мотор с регулятором скорости.
По возможности берите коннекторы за покрытые резиной металлические концы, а не за провод.
Шаг 5

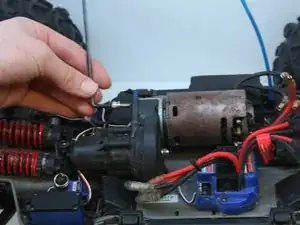

Отвинтите один фиксирующий болт длиной 15,5 мм, удерживающий мотор, используя 3 мм шестигранный ключ.

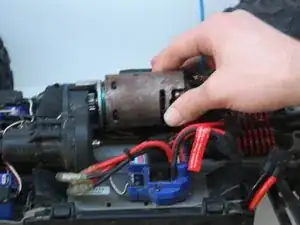

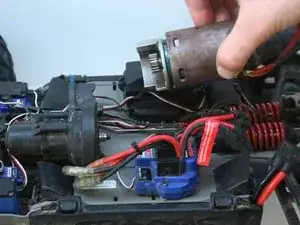

Снимите мотор, расшатывая его вперед-назад и одновременно тянув вправо и вверх.
Шаг 6

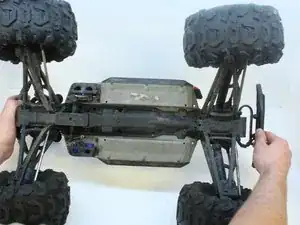

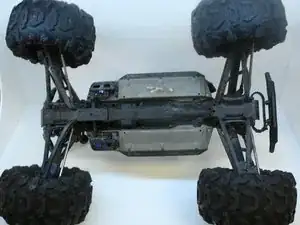

Переверните автомобиль на крышу, чтобы получить доступ к рулевому узлу.
Шаг 7

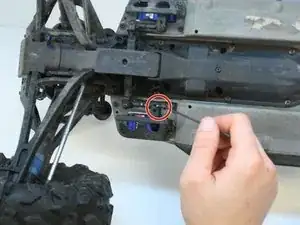

Отвинтите рычаг сервопривода от рулевого узла, удалив винт длиной 16,3 мм с помощью 2 мм шестигранного ключа.
Вытяните соединительную тягу из рулевого рычага.
Шаг 8
Верните автомобиль в нормальное положение.

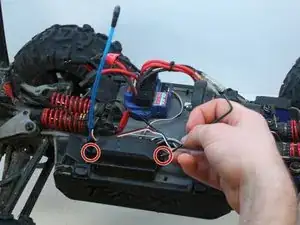

Удалите два винта длиной 7 мм, удерживающие крышку крупной проводки, с помощью 2 мм шестигранного ключа.

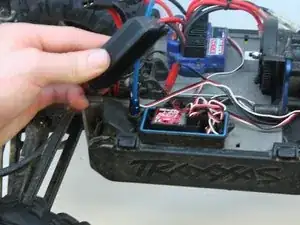

Снимите крышку крупной проводки.

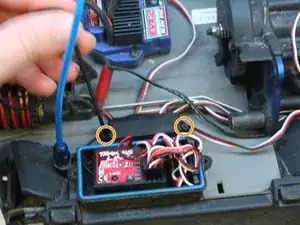

Удалите два винта длиной 7 мм, удерживающие крышку меньшей проводки, с помощью 2 мм шестигранного ключа.
Шаг 9
Снимите вторую крышку проводки.

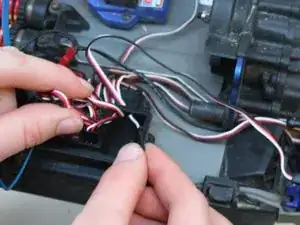

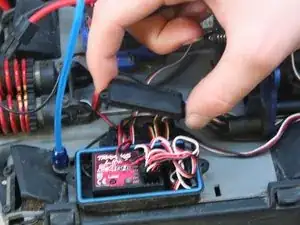

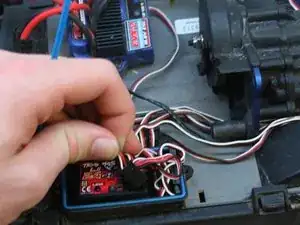

Выньте разъём сервопривода из приёмника.
Выведите кабель из корпуса приёмника.
Шаг 10

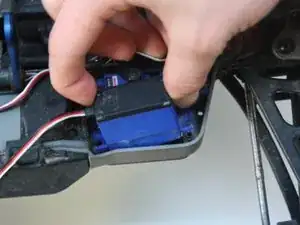

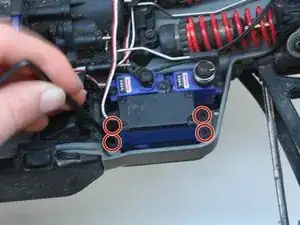

Удалите четыре винта длиной 9 мм, удерживающие неисправный рулевой сервопривод, используя 2,5 мм шестигранный ключ.

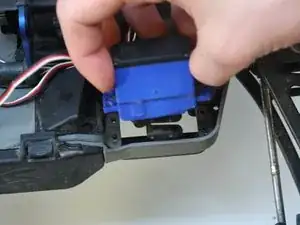

Выньте сервопривод.
Возможно, потребуется повернуть рог сервопривода вручную, чтобы провести его через отверстие.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
