Замена мотора Philips Sonicare ProtectiveClean 6500
Если у Philips Sonicare ProtectiveClean 6500 наблюдаются признаки подачи питания (загораются индикаторы), но при нажатии кнопок зубная щётка не начинает вибрировать, возможно, потребуется заменить мотор. Запчасти для замены мотора можно найти в интернете. Это руководство проведёт вас по шагам разборки щётки, извлечения мотора с платы и снятия необходимых компонентов для замены мотора.
Шаг 1
Подденьте нижнюю крышку от корпуса зубной щётки.
Если открыть трудно, эти альтернативные инструкции могут помочь.
Подденьте нижнюю крышку от корпуса щётки до освобождения защёлки.
Снимите нижнюю крышку вручную.
Шаг 2
Используйте металлическую лопатку, чтобы отжать два фиксирующих зажима внутри устройства.
Зажимы отпускаются при поддевании внутрь.
Шаг 3
Выдвиньте внутреннюю сборку из шасси.
Шаг 4

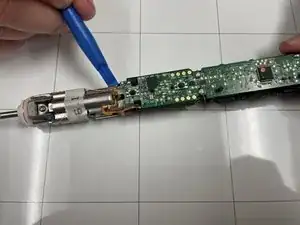

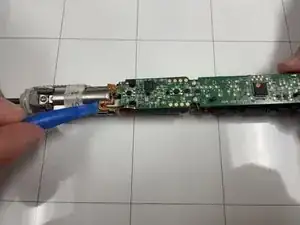

Используйте инструмент для вскрытия, чтобы аккуратно отсоединить ленточный кабель от металлического корпуса мотора.
Шаг 5

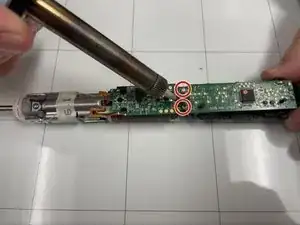

Найдите скрученные медные провода, идущие от верхней части мотора к верхнему углу платы.
Запаяйте контактные точки (разпаять проводники).
Пайка может вызвать ожоги и пожары. Всегда паяйте в хорошо проветриваемом помещении.
Шаг 6

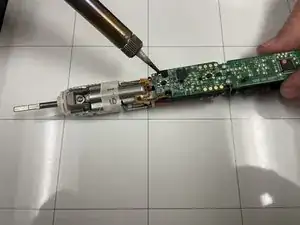

Разпаяйте два соединения.
Шаг 7

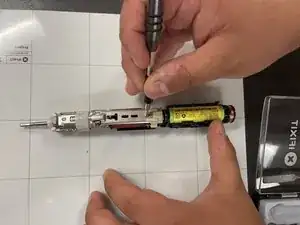

Переверните сборку и выкрутите винт с крестовой головкой.
Шаг 8

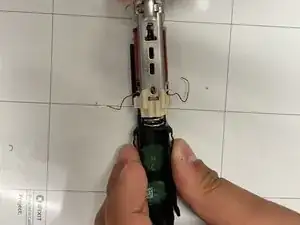

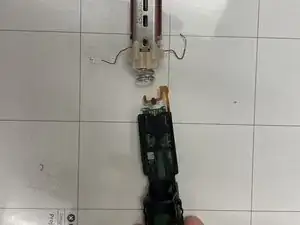

Осторожно отведите плату и мотор от корпуса мотора.
Шаг 9

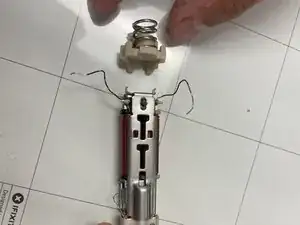

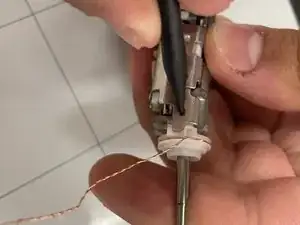

Используйте заострённый инструмент, чтобы нажать на защёлки по обеим сторонам белой сборки.

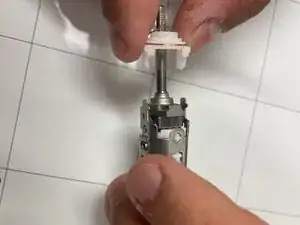

Снимите держатель проводов с корпуса мотора.
Установите его на новый корпус мотора.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
