Разборка фена Braun Satin Hair 3

Перед разборкой отключите устройство от сети.

Убедитесь, что устройство не было включено в течение последних 10 минут, так как оно может быть ещё горячим.

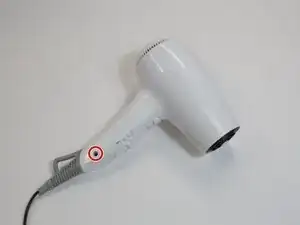

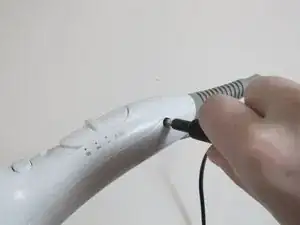

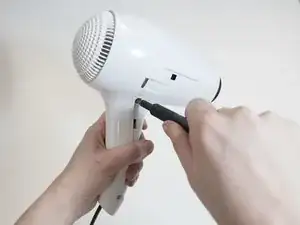

Используя отвертку Spanner 4.0, выкрутите винт 1,5 мм с внешней стороны фена.

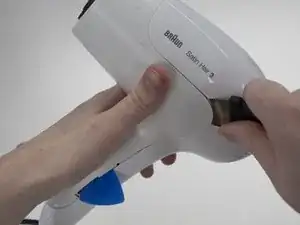

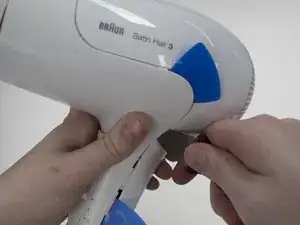

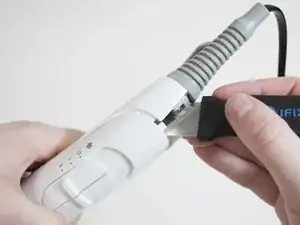

Начните с конца с сетевым шнуром. Аккуратно подденьте две половины внешнего корпуса с помощью лопатки и сдвиньте переднюю крышку вверх и от внешнего корпуса. Защёлка должна освободиться.

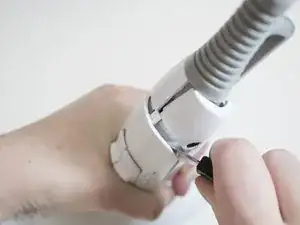

После открытия первой защёлки снимите серый защитный элемент шнура, слегка потянув его назад, удерживая образовавшийся зазор другой рукой.

Сдвиньте защитный элемент по шнуру вниз и уберите в сторону.

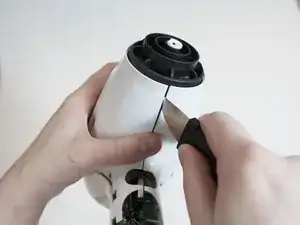

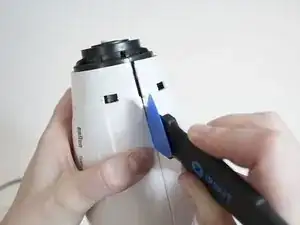

Продолжайте ослаблять переднюю крышку от внешнего корпуса с помощью лопатки. Защёлки склонны защёлкиваться обратно, поэтому чтобы этого не произошло, используйте медиаторы для удержания разделённых половин в разомкнутом состоянии.

Переходите вокруг корпуса, открывая по одной защёлке за раз.

Действуйте аккуратно при открывании защёлок. При бережном обращении можно предотвратить повреждение изделия. Это может занять время и потребовать терпения, но сохранит корпус целым.

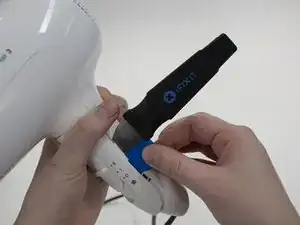

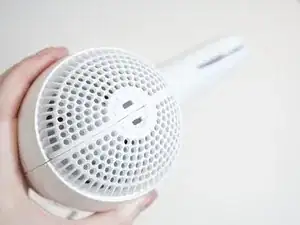

Рекомендуется открывать сначала лёгкодоступные защёлки, а завершать работу защёлками в труднодоступных местах, в частности в зоне соединения ручки с головной частью фена (показано на третьем изображении).

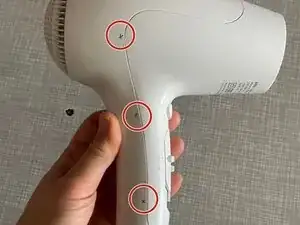

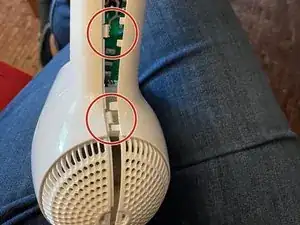

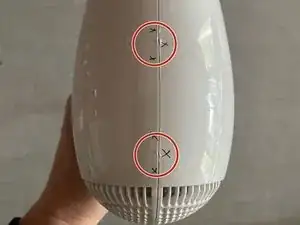

Места расположения защёлок. Это самые важные точки для разъёма корпуса.

После открытия последней защёлки передняя крышка отделяется от половин внешнего корпуса. Снимите переднюю крышку с корпуса и отложите в сторону.

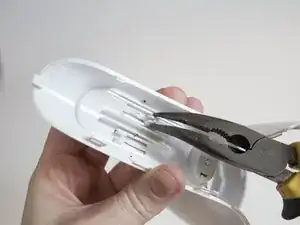

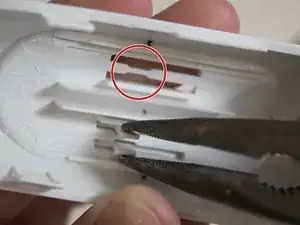

С помощью пинцета или плоскогубцев сожмите и извлеките ползунки и кнопку из передней крышки.

Ползунки можно удалить только в определённом месте, отмеченном на втором изображении. Здесь щель немного шире, что позволяет протолкнуть ползунки наружу.

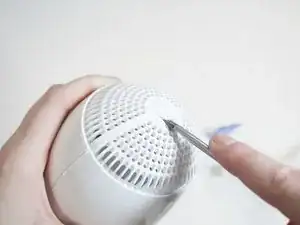

Используя ту же отвертку, что и ранее, выкрутите винт Spanner 4.0 1,5 мм, который становится доступен после снятия передней крышки.

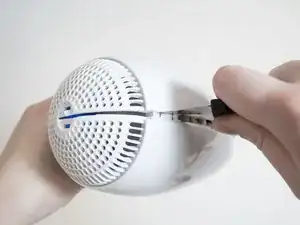

Сзади корпуса две половины соединены крышкой-защёлкой. Ослабьте эту крышку, поддев под неё отвертку или другой инструмент для разъёма и используя рычаг.

К сожалению, чтобы получить дальнейший доступ к внутренностям устройства, необходимо сломать крышку-защёлку. Добраться до этой части сзади иначе невозможно.

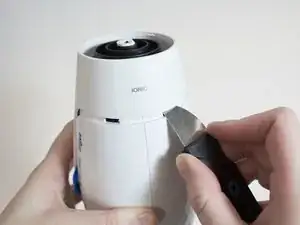

Используя те же инструменты и приёмы, что и ранее, окончательно разомкните две внешние половины корпуса.

Защёлки, соединяющие эти половины, прочнее, чем у передней крышки. Возможно, потребуется приложить больше силы, чтобы освободить их.

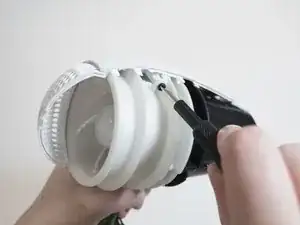

Выкрутите третий и последний винт Spanner 4.0 1,5 мм, фиксирующий вентилятор, используя ту же отвертку Spanner.

Выкрутите винт Phillips #2 1,3 мм, удерживающий плату, с помощью крестовой отвертки Phillips #2 или бита.

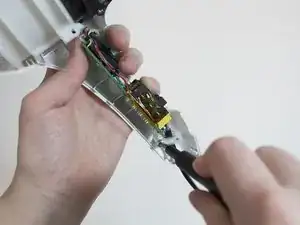

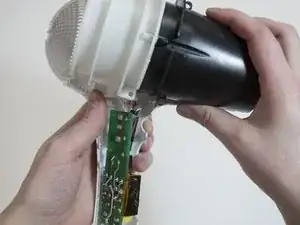

Вытащите внутренние компоненты целиком.

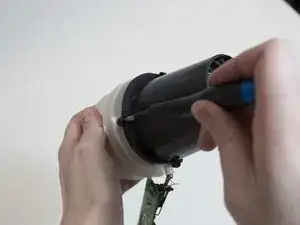

Отделите чёрный внутренний корпус от остальных частей, выкрутив три винта Phillips #1 1,4 мм крестовой отверткой Phillips #1 или битом, и сдвиньте его с корпуса.

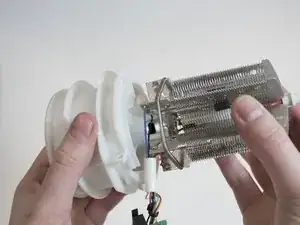

Разделите вентилятор от нагревательного элемента и платы.

Это предельная степень разборки, до которой можно добраться без необходимости при сборке снова паять соединения.
