Замена механизма втягивания шнура Conair Cord-Keeper 169XR
Возникли проблемы с втягиванием шнура фена Conair 169XR? Этот ремонт подойдёт Вам, если шнур не втягивается в нижнюю часть фена.
Вращающееся колесо втягивает шнур в нижнюю часть фена. Неисправное колесо не будет работать при нажатии кнопки «втягивание».
Перед началом работ обязательно отключите фен Conair от сети и убедитесь, что он не подключён ни к каким источникам питания для обеспечения безопасности.
Страница устранения неисправностей Conair: Страница устранения неисправностей Conair Cord-Keeper 169XR
Шаг 1

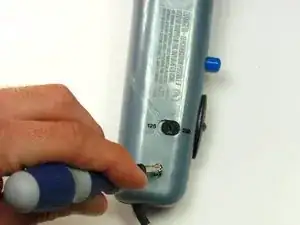

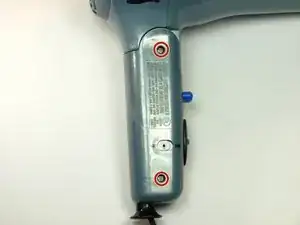

Открутите два винта Phillips #2 длиной 18 мм, расположенные по бокам фена.
Шаг 2
Будьте осторожны: при снятии передней панели ручки могут выпасть мелкие детали.

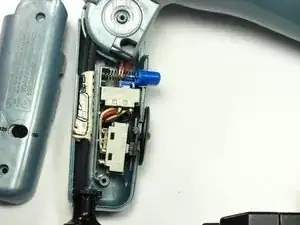

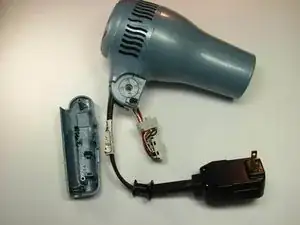

После выкручивания винтов снимите верхнюю половину ручки, аккуратно подняв её с фена.
Шаг 3

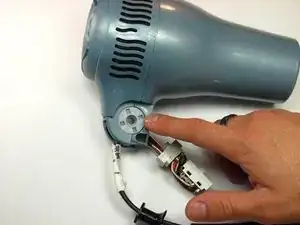

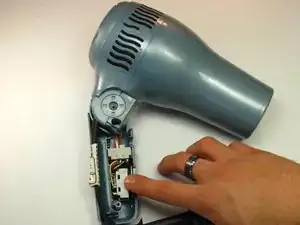

Снимите белую внутреннюю дисковую деталь, аккуратно потянув её пальцем за край.
Шаг 4

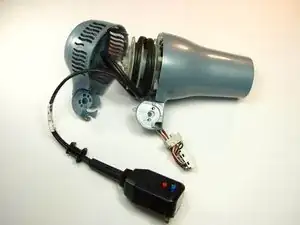

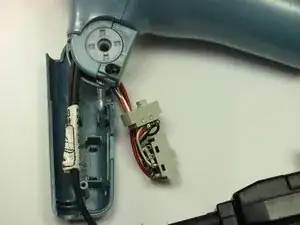

Аккуратно извлеките коричневые блоки (блок питания), покачивая их, чтобы освободить место для снятия задней части ручки. Отложите блоки в сторону.
Шаг 5

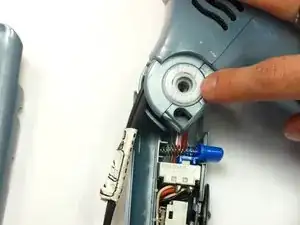

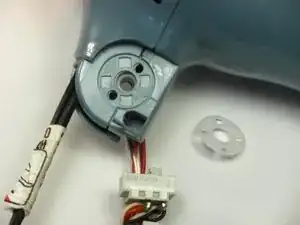

Снимите белую внутреннюю дисковую деталь с основания головки фена, аккуратно потянув её пальцем за край.
Шаг 6

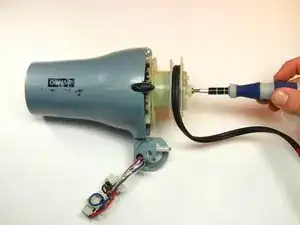

Открутите три винта Phillips #2 длиной 12 мм, чтобы снять заднюю часть фена.
Шаг 7

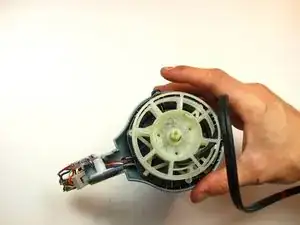

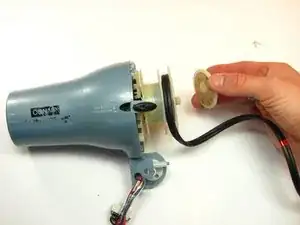

После того как три винта будут удалены, снимите заднюю крышку фена, покачивая её, пока она не выйдет из зацепления. Это не должно потребовать больших усилий.
Шаг 8

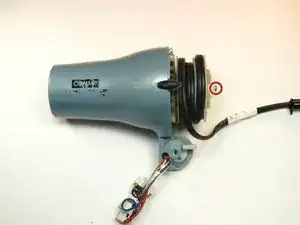

Раскрутите шнур и отложите его в сторону, чтобы легче было добраться к центральному винту, расположенному в области направляющей шнура.

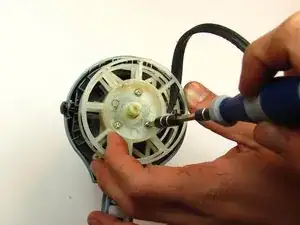

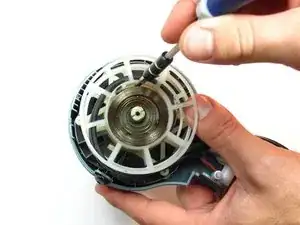

Удалите один винт Phillips #2 длиной 12 мм в центре направляющей шнура.
Шаг 9

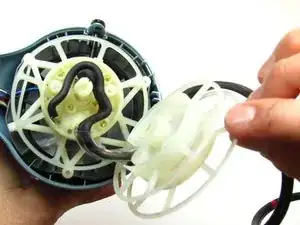

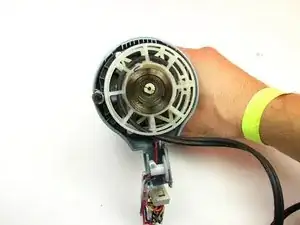

Снимите белый кожух, закрывающий нагревательную спираль. Под ним после снятия крышки окажется намотанная металлическая деталь (спираль втягивания шнура).
Шаг 10
При снятии спирали убедитесь, что она остаётся в намотанном состоянии. Спираль может легко распрямиться, и тогда Вам придётся снова наматывать её и вставлять обратно в паз при сборке фена.
Чтобы снять спираль, воспользуйтесь отвёрткой, чтобы вытолкнуть её из паза.

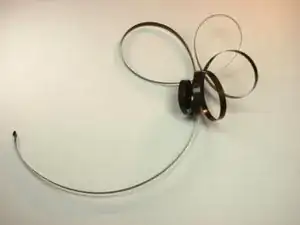

На втором изображении показано, как будет выглядеть спираль, если она раскрутилась при снятии.
Шаг 11

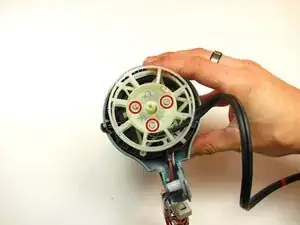

После снятия спирали открутите три винта Phillips #2 длиной 11 мм, расположенные под ней, чтобы извлечь колесо втягивания.
Шаг 12

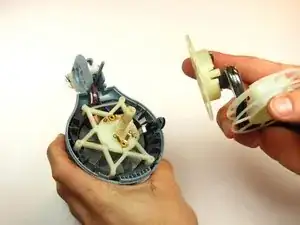

Разъедините две части колеса втягивания.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
