Замена решётки вентилятора Conair Cord-Keeper 169XR
В этом руководстве описана замена решётки вентилятора на Conair Cord-Keeper 169XR. Решётка вентилятора фена может повредиться или помяться при падении, что приводит к ограничению воздушного потока и неравномерной работе. Поэтому замена необходима.
Перед началом убедитесь, что фен выключен и отключён от сети. Также учитывайте, что фен нагревается при работе. Поэтому важно дождаться полного остывания устройства, чтобы избежать ожогов.
При снятии крышки ручки на шаге 2 будьте осторожны, чтобы пружина не выпала. Потеря пружины может сделать фен непригодным для использования.
На шаге 10 нужно будет снять виток из задней части фена. Обращайтесь с витком осторожно и примите меры, чтобы он не размотался полностью. Снова намотать его при сборке будет трудно, если он полностью размотается при снятии.
Шаг 1
Открутите два винта Phillips #2 длиной 18 мм на боковой стороне фена.
Шаг 2
Будьте внимательны: при снятии лицевой части ручки из неё могут выпасть мелкие детали.
После выкручивания винтов снимите верхнюю половину ручки, подняв её вверх от корпуса фена.
Шаг 3
Снимите внутренний белый диск, аккуратно вытащив его ногтем.
Шаг 4

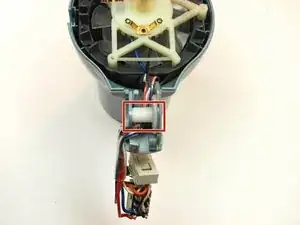

Осторожно извлеките коричневые блоки (блок питания), покачивая их, и отложите в сторону, чтобы снять заднюю часть ручки.
Шаг 5
Снимите внутренний белый диск с основания головки фена, аккуратно вытащив его ногтем.
Шаг 6
Открутите три винта Phillips #2 длиной 12 мм, чтобы снять заднюю часть фена.
Шаг 7
После удаления трёх винтов снимите заднюю крышку фена, покачивая её, пока она не отщёлкнется. Это не потребует большого усилия.
Шаг 8
Размотайте шнур и отведите его в сторону, чтобы облегчить доступ к винту в центре.
Удалите один винт Phillips #2 длиной 12 мм посередине направляющего канала шнура.
Шаг 9
Снимите белую крышку, закрывающую нагревательную спираль. Под крышкой вы увидите намотанный металлический элемент (пружина сматывания шнура).
Шаг 10
При снятии пружины убедитесь, что она остаётся намотанной. Она может легко выскочить, и тогда придётся полностью перемотать её и попытаться снова вставить в паз при сборке.
Чтобы снять пружину, используйте отвёртку, чтобы вывести пружину из паза.
На втором изображении показано, как пружина выглядит, если она размоталась при снятии.
Шаг 11
После снятия пружины открутите три винта Phillips #2 длиной 11 мм снизу, чтобы снять втулку сматывания.
Шаг 12
Сзади фена снимите белую пластиковую деталь, чтобы провода не застряли.
Шаг 13

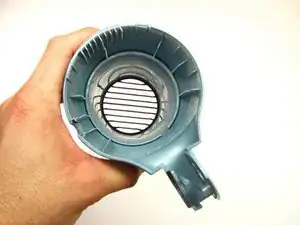

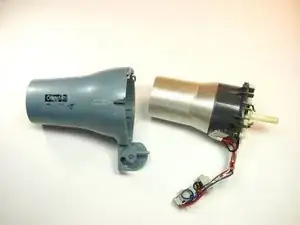

Когда шнуры не будут зажаты, осторожно снимите внешнюю оболочку головки фена.
Шаг 14

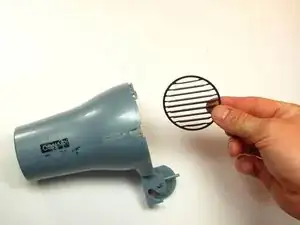

После удаления внутренних частей головки фена извлеките переднюю решётку и замените её на новую.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
