Замена материнской платы Air Hog Smash Bots

Это руководство позволяет заменить материнскую плату Smash Bot. Для этого потребуется паяльник — инструкции по пайке можно найти здесь.

Шаг 1

Отверткой Phillips #0 отвинтите винт 8 мм.

Поднимите и сдвиньте крышку отсека для батареек в сторону от защелки внизу.

Извлеките 3 элемента AAA.

Отверткой Phillips #0 отвинтите восемь винтов 8 мм.

Снимите верхнюю броню Smash Bot.

Держите верхнюю часть корпуса и выдвиньте нижнюю половину Smash Bot.

Мотор выступает из нижней части в верхнюю. Будьте осторожны, чтобы не повредить мотор.

Отклейте четыре наклейки-декаля, удерживающие переднюю и заднюю части бота вместе.

Используйте пластиковый инструмент для вскрытия, чтобы разъединить переднюю и заднюю части нижней части корпуса.

Осторожно снимите заднюю часть бота с передней.

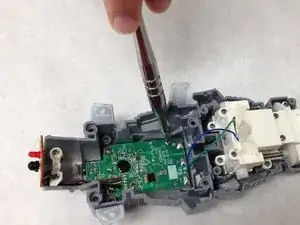

Удалите четыре винта 4,75 мм, крепящие материнскую плату.

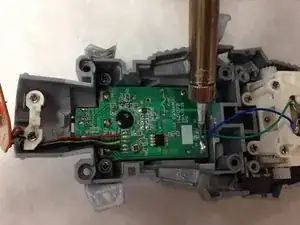

Используйте паяльник, чтобы отпаять два провода от материнской платы. Инструкции по пайке можно найти здесь.

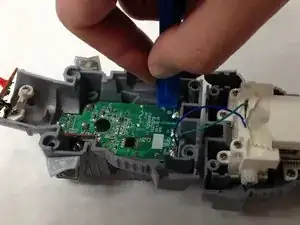

Используйте лопаточку, чтобы отжать материнскую плату и извлечь её из корпуса робота.

Для сборки устройства следуйте инструкциям в обратном порядке.

Перевод руководства с ifixit.com
