Замена радиоприёмника Air Hog Smash Bots
В этом руководстве показано, как заменить радиоприёмник, если он выходит из строя во время эксплуатации. Для этого потребуется паяльник; инструкции по пайке можно найти здесь.
Шаг 1
Отвинтите винт 8 мм крестовой отвёрткой Phillips #0.
Шаг 2
Поднимите и сдвиньте крышку отсека для батареек от защёлки внизу, чтобы снять её.
Шаг 3
Извлеките три батарейки AAA.
Шаг 4
Отвинтите восемь винтов 8 мм крестовой отвёрткой Phillips #0.
Шаг 5
Снимите верхнюю броню Smash Bot.
Шаг 6
Держите верхнюю часть корпуса и выдвиньте нижнюю половину Smash Bot.
Двигатель выступает из нижней части корпуса в верхнюю. Будьте осторожны, чтобы не повредить мотор.
Шаг 7
Отклейте четыре декоративные наклейки, соединяющие переднюю и заднюю части бота.
Шаг 8
Используйте пластиковый инструмент для вскрытия, чтобы разъединить переднюю и заднюю части нижнего корпуса.
Осторожно снимите заднюю часть корпуса с передней.
Шаг 9

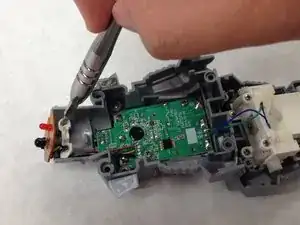

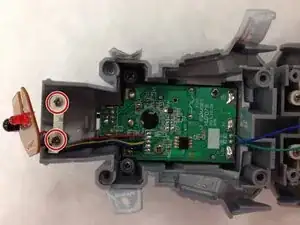

Отвинтите два винта 4.75 мм крестовой отвёрткой Phillips #0.
Шаг 10

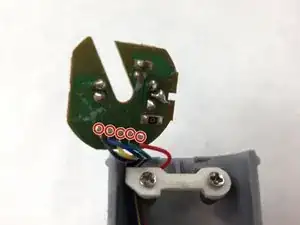

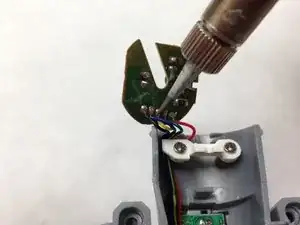

Используйте паяльную станцию, чтобы отпаять пять проводов. Инструкции по пайке можно найти здесь.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
