Замена емкостного сенсора Anki Vector
В этом руководстве описан процесс полного снятия емкостного сенсора устройства Anki Vector.
Следуйте этому руководству только в том случае, если Вы уже выполнили диагностику неисправностей Anki Vector, и устройство по-прежнему не работает.
При разборке Vector обращайте внимание на отсоединенные кабели и другие повреждённые детали — нередко их можно починить, не заменяя сенсор полностью.
Шаг 1
Поднимите руки Vector вверх, над головой.
Шаг 2
Пальцами руки захватите нижнюю часть ремня возле большого колеса и снимите ремень.
Повторите на другой стороне.
Шаг 3
Используя инструмент iFixit, вставьте его угол под золотую боковую панель Vector и слегка поверните.
Повторите этот шаг на другой стороне.
Панель должна сняться без значительных усилий.
Шаг 4
Вставьте угол квадратного конца лопатки под боковую пластину, расположенную над частично видимым винтом.
Аккуратно поверните лопатку, чтобы отсоединить пластину от головы Vector.
Перемещайте лопатку по контуру пластины, пока она не снимется.
Повторите этот шаг с другой стороны.
Шаг 5
Используя отвёртку Phillips #0, выкрутите два винта длиной 2 мм, расположенные на боковой стороне головы Vector.
Повторите этот шаг на противоположной стороне.
Шаг 6
Разъедините голову Vector по центру. Она должна распасться ровно посередине.
Удалите защитную плёнку экрана, аккуратно отсоединив её от двух половинок корпуса.
Шаг 7
Пальцами руки отсоедините дисплей от разъёма, расположенного в шее Vector.
Извлеките сборку ЖК-дисплея и динамика из головы устройства.
У основания экрана находится тонкий резиновый изоляционный лист. Следите, чтобы он не повредился при снятии дисплея.
Шаг 8

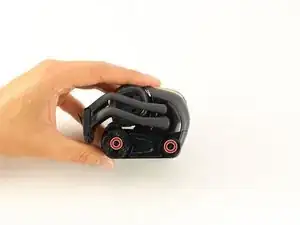

Используя инструмент Джимми, вставьте прямой край лезвия в паз переднего колеса Vector.
Плавно прилагайте усилие до тех пор, пока крышечка колеса не снимется.
Повторите для заднего колеса.
Шаг 9

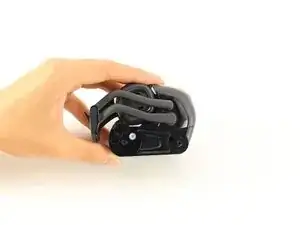

Используя отвёртку Phillips #0, выкрутите два винта на обнажившихся колёсах.

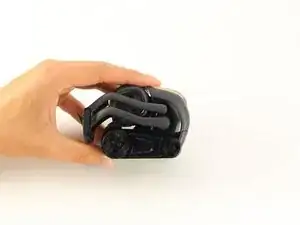

После удаления винтов снимите колёса с корпуса Vector.
Повторите на другой стороне.
Шаг 10

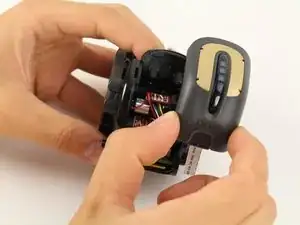

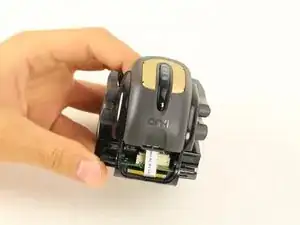

Осторожно снимите заднюю панель, захватив её за верхнюю часть и потянув наружу и вверх.
Аккуратно извлеките ленточный кабель из разъёма между материнской платой и грузом.
Шаг 11
Используя отвёртку Phillips #0, выкрутите два винта, расположенные сзади шеи Vector.
Снимите сборку емкостного сенсора с корпуса
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
