Замена динамика Anki Cozmo
Если ваш робот Anki Cozmo испускает глухие или почти отсутствующие звуки, следуйте этому руководству. Это руководство поможет пользователям заменить динамик в роботе Anki Cozmo, чтобы он снова издавал звуки. Динамик, расположенный в голове Cozmo, позволяет ему издавать звуки. Прежде чем начать, убедитесь, что робот Anki Cozmo выключен и отключён от приложения Anki Cozmo.
ПРЕДУПРЕЖДЕНИЕ: при использовании рук для снятия любых компонентов будьте осторожны, чтобы не порезаться и не оторвать ноготь.
Шаг 1

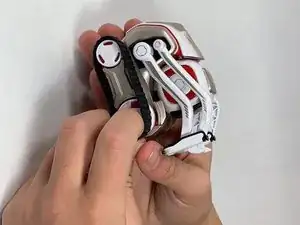

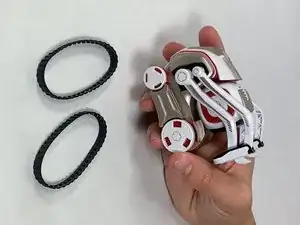

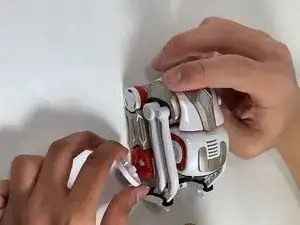

Снимите две чёрные резиновые гусеницы с колёс, потянув их руками.
Шаг 2
Снимите белые колпачки ступиц с каждого из четырёх колёс с помощью металлической лопатки, подденьте их и снимите.
На этом шаге снимаются четыре белых колпачка ступиц. Если ваш Cozmo другого цвета, колпачки ступиц будут того же цвета.
Шаг 3

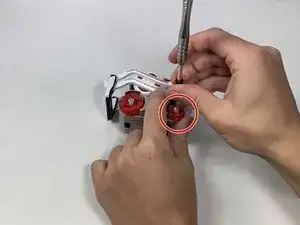

Удалите винт 7,5 мм посередине каждого из четырёх красных колёс с помощью отвертки JIS #1.
Шаг 4
Снимите красные колпачки ступиц с каждого из четырёх колёс, потянув их руками и пальцами.
Шаг 5

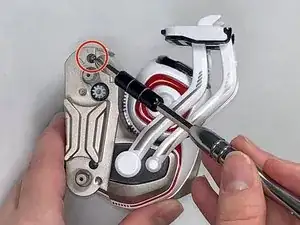

Удалите винт 5,5 мм на правой стороне переднего золотого бампера с помощью отвертки JIS #1.
Шаг 6
Удалите винт 5,5 мм на левой стороне переднего золотого бампера с помощью отвертки JIS #1.
Шаг 7
Снимите передний золотой бампер, потянув его руками и пальцами.
Шаг 8

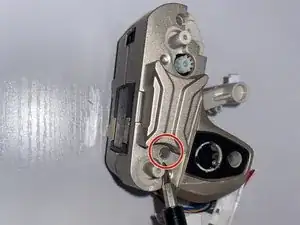

Удалите два винта 5,5 мм, расположенные глубоко с правой стороны корпуса (справа от вас, когда вы смотрите на перед робота), с помощью отвертки JIS #0.
Один винт расположен ближе к переднему колесу, другой — ближе к заднему колесу.
Шаг 9

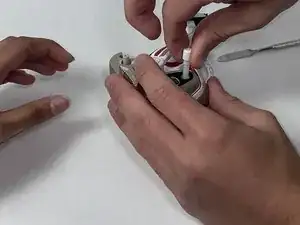

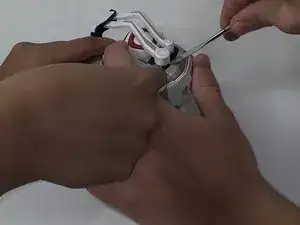

Отщёлкните две белые рычажные планки с правой стороны корпуса и две белые рычажные планки с левой стороны корпуса, используя две металлические лопатки.
Отщёлкивайте планки, просунув кончики каждой лопатки между планкой и корпусом и поднимая вверх, от корпуса.
Короткая планка на правой стороне корпуса имеет длинную белую пружину, прикреплённую к ней, которая проходит через центр корпуса.
Шаг 10

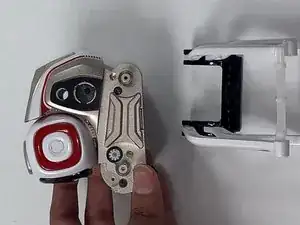

Удалите длинную белую пружину, прикреплённую к правой короткой планке, из центра корпуса, потянув её руками и пальцами.
Шаг 11

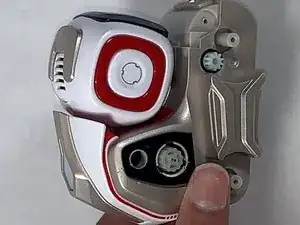

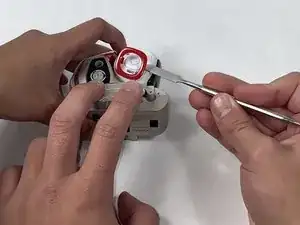

Снимите две красные квадратные накладки с обеих сторон белой головы, поддев их металлической лопаткой.
Шаг 12

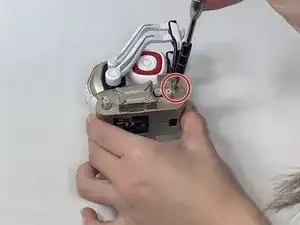

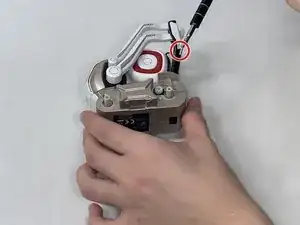

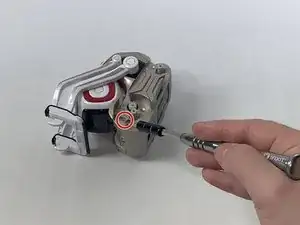

Удалите два винта 5,5 мм с правой стороны белой головы с помощью отвертки JIS #0.
Шаг 13
Снимите правую часть белой головы, потянув её руками и пальцами.
Не откручивайте и не снимайте два винта или две белые пружины с левой стороны белой головы.
Шаг 14

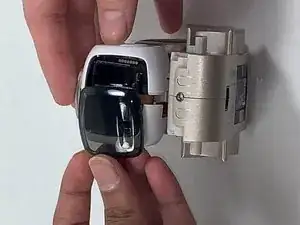

Вытащите чёрную защитную панель с левой стороны головы, потянув её руками и пальцами.
Шаг 15
Снимите левую часть белой головы вместе с двумя короткими белыми пружинами, прикреплёнными к ней, потянув их руками и пальцами.
Шаг 16

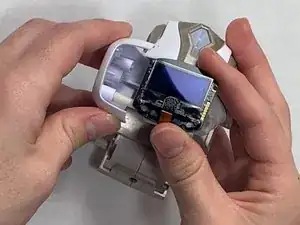

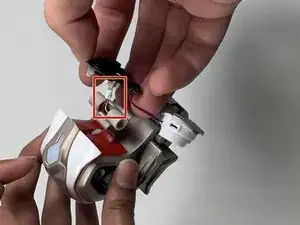

Отключите чёрный светодиодный экран камеры и белый с золотым динамик от небольшого белого разъёма в центре корпуса, потянув их руками и пальцами.
Камера и динамик соединены между собой. Они удаляются в одном и том же шаге.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
