Замена инфракрасного датчика Anki Vector

В этом руководстве показан процесс снятия и замены инфракрасного датчика Anki Vector. Для выполнения инструкции потребуется только отвертка.

Это руководство будет полезно, если у вашего Anki Vector возникают проблемы с отслеживанием расстояния или картированием окружающей среды.

Шаг 1

Поднимите руки Vector над его головой.

Большим и указательным пальцем захватите нижнюю часть ремня рядом с большим колесом и снимите ремень.

Повторите с другой стороны.

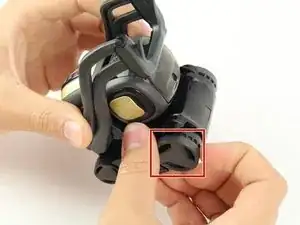

Снимите крышки передних колес.

Для этого потребуется значительное усилие из‑за трёх защёлок, удерживающих крышку на месте.

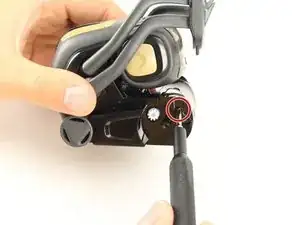

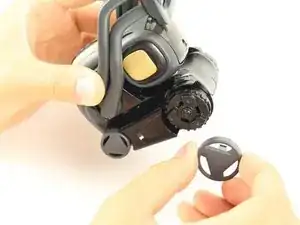

Отвинтите колесо крестовой отвёрткой Phillips #00 и аккуратно снимите его.

Отвинтите два винта корпуса под колесом тем же типом отвёртки.

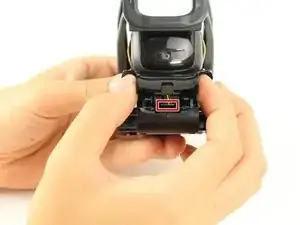

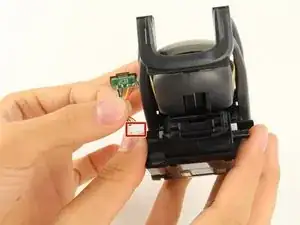

Аккуратно снимите переднюю панель, чтобы отключить инфракрасный датчик.

Будьте осторожны при снятии передней панели. Датчик подключён проводами как к панели, так и к устройству.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
