Замена конденсатора D5 на плате L Bernina 350 PE
Для швейных машин Bernina, которые больше не включаются или дисплей и подсветка загораются через 10–60 минут после включения, плата L может иметь неисправный конденсатор — следуйте этому руководству, чтобы заменить конденсатор D5 на плате L.
Примечание: для шага пайки я по невнимательности установил паяльный пистолет на 400 °C и прожёг дорожку, но на плате достаточно места, и мне удалось восстановить повреждённую дорожку, добавив проволочную перемычку. Установка паяльного пистолета на 340 °C и использование большего количества флюса может избежать такой проблемы.
Шаг 1

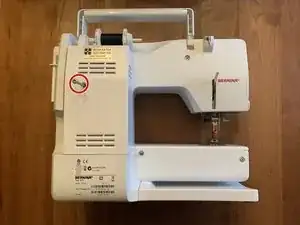

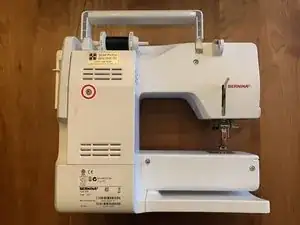

Снимите плату L швейной машины, открутив этот винт отверткой Torx T-20.
Шаг 2

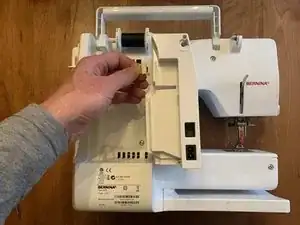

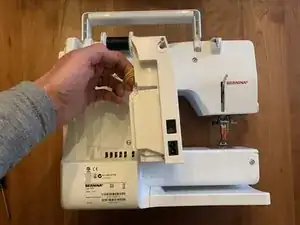

Поместите пальцы выше и за пределы нашивки Bear Quilting Patch и аккуратно потяните плату L к себе.

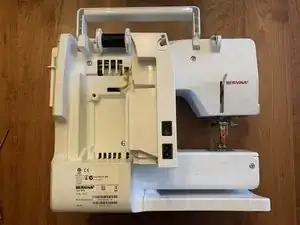

Поверните левую сторону платы L к себе и вправо, чтобы получить доступ к кабелю.
Осторожно снимите жёлтый кабель.
Шаг 3

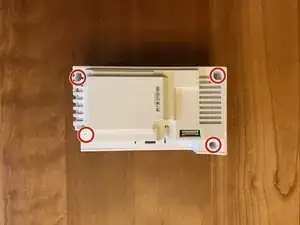

Удалите 4 винта отверткой Torx T-10.
Передний план — это основание, потяните его на себя, а крышка (на заднем плане/ближайшая к столу) остаётся на месте.

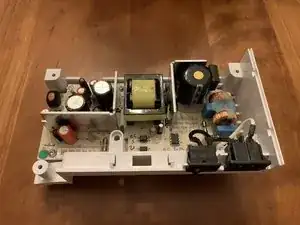

Основание с прикреплённой платой L показано на последней фотографии.
Шаг 4

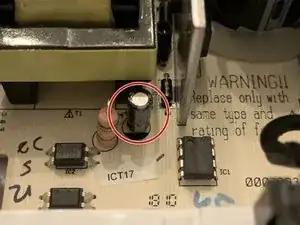

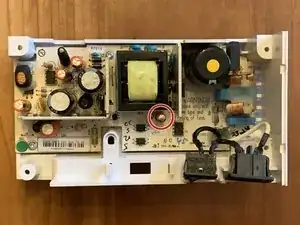

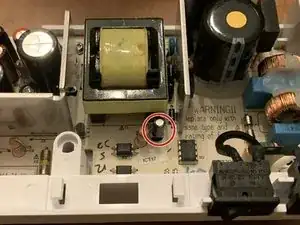

Конденсатор, установленный в позицию D5, вздут и выдавливает своё содержимое снизу.
Если он повреждён, как на фотографии, приобретите заменяющий конденсатор для D5 с длительным сроком службы, напряжением 25 В и ёмкостью 100 мкФ; я нашёл такой в MicroCenter за $0.99.
Шаг 5
Я использовал паяльный пистолет, чтобы оттянуть и удалить как можно больше припоя с обратной стороны платы в месте маркировки D5.
После удаления припоя я осторожно выпрямил выводы конденсатора, чтобы их можно было вынуть из отверстий.
Добавьте флюс на плату, нагрейте выводы конденсатора и с помощью пинцета потяните конденсатор D5.
Шаг 6
Вставьте заменяющий конденсатор в отверстия платы D5.
Нагрейте плату и нанесите припой.

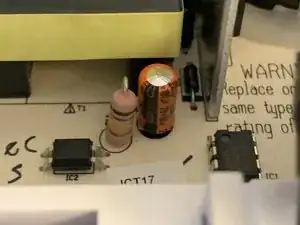

Заменяющий конденсатор выглядит как на изображениях слева.
Шаг 7
Установите крышку на плату L и вверните 4 винта.
Осторожно разместите лишний изгиб жёлтого кабеля платы L обратно внутри корпуса швейной машины.
Выполните действия в обратном порядке: вернитесь к Step 2, выполните его, и завершите Step 1 для продолжения сборки швейной машины и проверки работы.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке, начиная со Шага 2.
