Замена конденсатора и триака на «управляющем педали» швейной машины
Если «управляющая педаль» вашей швейной машины больше не работает должным образом, возможно, неисправны конденсатор или триак. Эти инструкции шаг за шагом покажут вам, как заменить эти компоненты, чтобы восстановить функциональность вашей швейной машины и продлить ее срок службы.
Ошибка: Оверлок (Singer) знает только полный газ, больше не выключается.
Неисправность: Триак BT136 и, возможно, один из конденсаторов - серого цвета, смотрите изображение - был неисправен и также был заменен.
По данным мультиметра, ёмкость составляла лишь около 1/10 номинального значения. (0.047μF = 47nF упала до 15 nF).
Для разборки смотрите также инструкции для BT136 здесь под швейными машинами.
ВНИМАНИЕ: Такие цепи без трансформатора используют специальные конденсаторы. При замене убедитесь, что любые спецификации "X2" или аналогичные на запасной части также применимы. Речь идет о диэлектрической прочности / напряженностях в 230В сети).
Шаг 1
Отключите шнур питания!
Откройте устройство. Сравните с этой вики. Возможно, вам придется поискать зажимы или винты, с помощью которых оно закрыто. В этой модели педаль просто зафиксирована. Обратите внимание на подвижную пластину и пружину.
Если корпус закрыт винтами, убедитесь, что вы сохранили их после удаления: они понадобятся вам позже!
Откройте печатную плату так, чтобы можно было добраться до нижней стороны для выпайки компонентов.

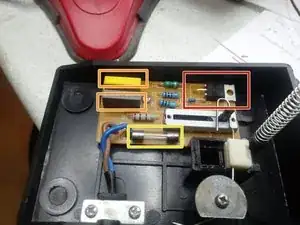

Это триак. Выпаяйте его три ножки с нижней стороны. Эти инструкции расскажут, как его проверить. При необходимости замените его.
Здесь расположены два конденсатора. Узнайте их ёмкость. Выпаяйте их и измерьте с помощью подходящего цифрового вольтметра. При необходимости замените их.
Ищите такой же тип, обычно MKP, те же размеры, то же напряжение и класс, обычно X2.
Плавкая вставка. Измерьте ее непрерывность и замените при необходимости. Помните, что сгоревшая вставка обычно имеет причину.
Шаг 2
Установите новые компоненты (конденсатор и триак) в соответствующие места на печатной плате и аккуратно их припайте.
Проверьте точки пайки с помощью мультиметра, чтобы убедиться, что все соединения корректны и надежны.
Соберите корпус управляющей педали и установите винты или зажимы на место.
Заключение
Тестирование функции: Подключите швейную машину и протестируйте управляющую педаль, чтобы убедиться, что новые компоненты работают корректно.
