Как починить застрявшие транспортёры на швейной машине Brother BM3700
Транспортёры — важные элементы всех швейных машин. В процессе работы они движутся синхронно с иглой, перемещая ткань на одинаковое расстояние при каждом стежке. При скоплении ворса, ниток и пыли вокруг транспортёров они могут заедать, что делает машину непригодной для работы.
Как и большинство швейных машин, Brother BM3700 подвержена проблемам с транспортёрами из‑за большого объёма механического износа этих деталей. Это руководство приведёт шаги по устранению застревания транспортёра в машине Brother BM3700 путём удаления мусора вокруг транспортёров.
Перед использованием этого руководства убедитесь, что проблема с транспортёрами не связана с неисправностями электрических компонентов швейной машины.
Шаг 1

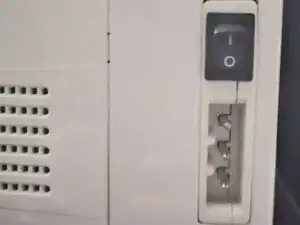

Убедитесь, что кнопка питания машины переключена в положение «выключено», а педаль отключена от разъёма на боковой стороне.
Шаг 2

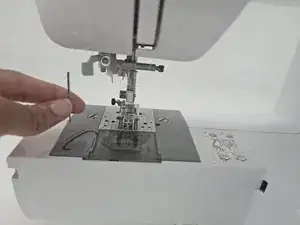

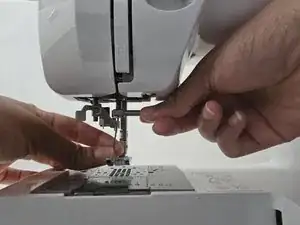

Снимите иглу с машины, удерживая её и поворачивая винт крепления иглы против часовой стрелки до ослабления иглы.
Удерживайте иглу, чтобы она не упала внутрь швейной машины.
Шаг 3

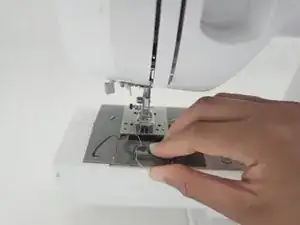

Снимите колпачок шпульного корпуса, захватив крышку шпульного корпуса двумя пальцами и осторожно сдвинув её назад.

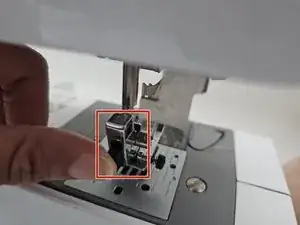

Снимите прижимную лапку, нажав чёрную кнопку на задней части рычага лапки, пока установленная лапка не отсоединится.
Шаг 4

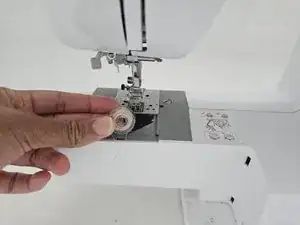

Достаньте шпульку из шпульного корпуса.

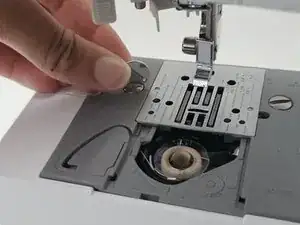

Выверните винты на крышке ложа, используя круговую отвёртку.
Вставьте отвёртку в паз винта. Поворачивайте против часовой стрелки, пока винт не ослабнет.
Шаг 5

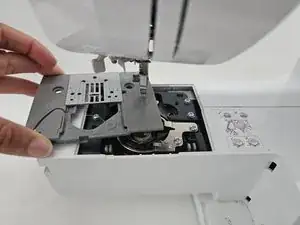

Снимите крышку ложа, чтобы открыть доступ к транспортёрам.
Шаг 6

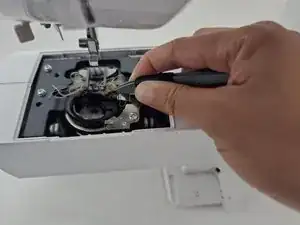

С помощью щётки и пинцета очистите область вокруг транспортёров от ворса, ниток и другого мусора.
Осторожно удаляйте спутанные нити, чтобы не повредить машину и избежать случайного оставления ниток внутри механизма.
Шаг 7

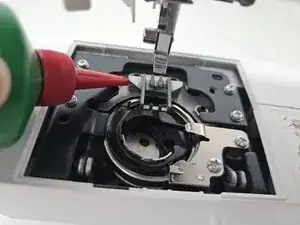

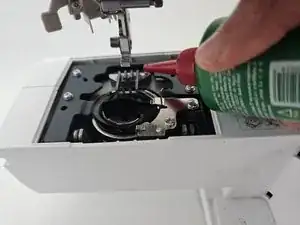

Нанесите по 2 капли швейного масла на левую и правую стороны транспортёра.

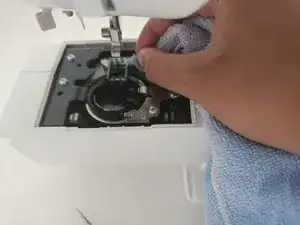

Удалите излишки масла микрофибровой салфеткой.
Шаг 8

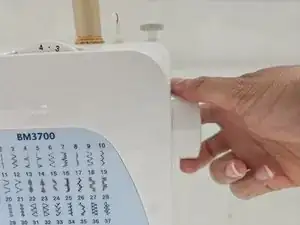

Проведите транспортёры вручную, повернув ручной маховик по часовой стрелке на 3 полных оборота, чтобы равномерно распределить масло.
Шаг 9

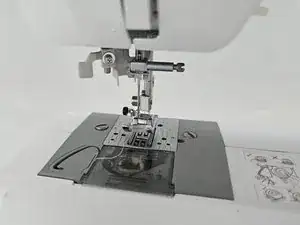

Установите обратно крышку ложа, пластину шпульного отсека, прижимную лапку и иглу в машину.
Шаг 10
Подключите педаль обратно к машине и включите питание.

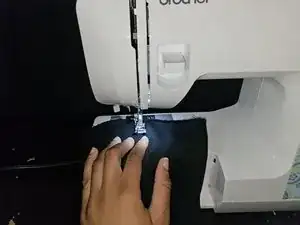

Сделайте пробный шов на обрезке ткани, чтобы убедиться, что транспортёры и машина в целом работают правильно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
1. Включите и снова подключите машину
2. Установите иглу
3. Установите пластину шпульного отсека и крепление прижимной лапки
4. Установите шпульку и винты на крышке ложа с помощью круговой отвёртки.
5. Установите крышку ложа.
Перевод руководства с ifixit.com
