Замена боковой опоры дверцы-заслонки Diaper Genie Elite
Я разозлился на Diaper Genie, потому что он снова сломался менее чем через неделю после первого ремонта. Чтобы отомстить, я сделал руководство по его починке...
...А потом выяснилось, что виновата моя жена, которая не знала, что подгузники не следует проталкивать *через* дверцы-заслонки.
Шаг 1

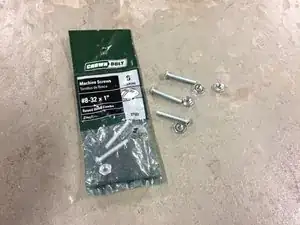

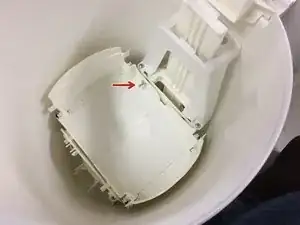

Подготовьте инструменты и комплектующие. Вы будете заменять одну из пластиковых боковых опорных защёлок, такую же, какую я уже заменял.
Шаг 2

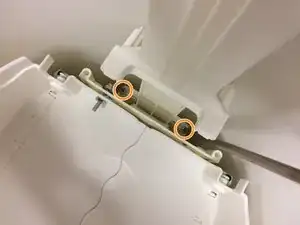

Отверните эти винты с крестообразным шлицем.

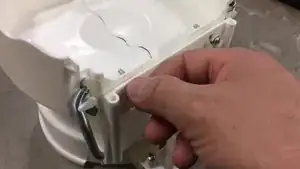

Снимите белый пластиковый фиксатор.
Шаг 3

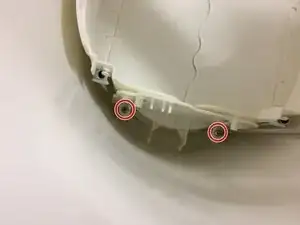

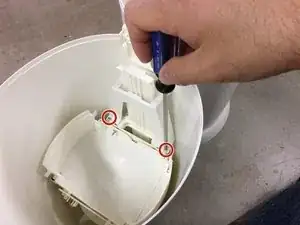

Отверните эти винты с крестообразным шлицем.

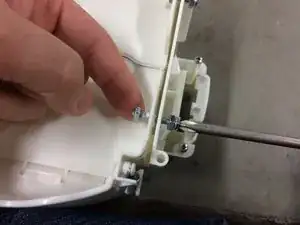

Теперь отверните эти винты с крестообразным шлицем!

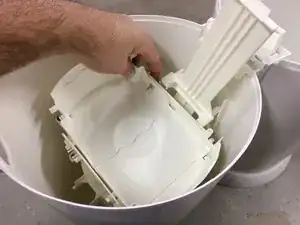

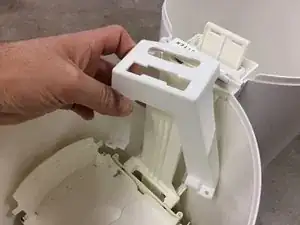

Выньте весь узел.
Шаг 4

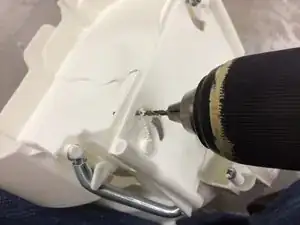

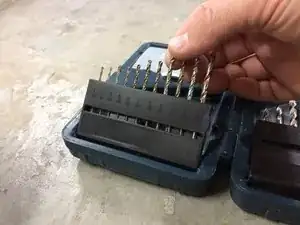

Используйте сверло 1/8" чтобы просверлить центр места расположения оригинальной защёлки до получения ровного чистого отверстия.
Шаг 5

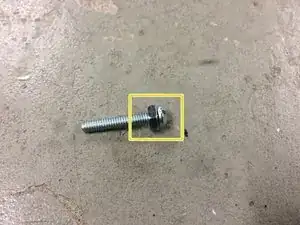

Я добавил дополнительную гайку к головке винта, чтобы создать более значительную кромку, на которую могли бы опираться пластиковые части корпуса.

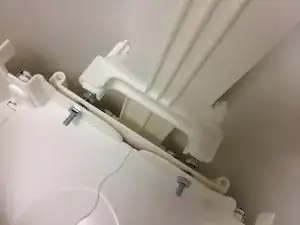

Вкрутите винт через только что просверленное отверстие. Он должен выступать примерно на 1/2" от стороны механического узла.
Сверло 1/8" создало небольшую «натягиваемую посадку» с винтами #8-32, то есть пластик в отверстии плотно удерживает винт.
Добавьте гайку с другой стороны винта, просто чтобы зафиксировать его.
Не затягивайте чрезмерно, нужно сохранить зазор между дверцей-заслонкой и боковиной механического узла.
Шаг 6
Проверьте работу: механизм должен открываться плавно и быстро.
Шаг 7
Вставьте узел на место (не закручивая), и убедитесь, что шток привода попадает по винтам в нужном месте.
При необходимости отрегулируйте длину винтов.
Соберите всё в обратном порядке, включая все вынутые винты.
Шаг 8
ОХ $@$* СЫН!!!!!!
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
