Как устранить скрипящую швейную машину Brother SC 9500 с компьютерным управлением

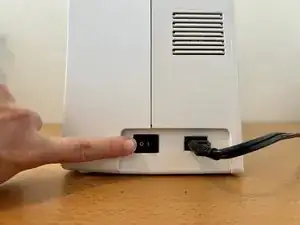

Выключите сетевой переключатель на задней части швейной машины в положение «off».

Для дополнительной безопасности полностью отсоедините сетевой шнур.

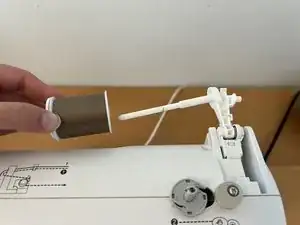

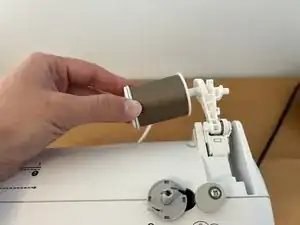

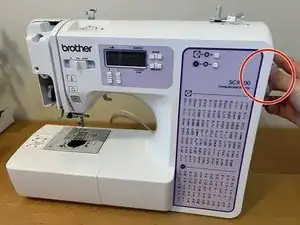

Снимите с машины катушки с нитками и отложите в сторону.

Нельзя оставлять нитки в машине во время её чистки.

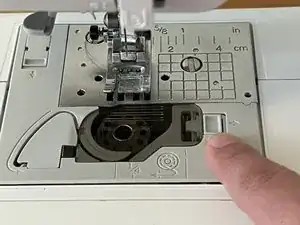

Сдвиньте переключатель блокировки крышки пластины шпульки вправо.

Крышка пластины откроется.

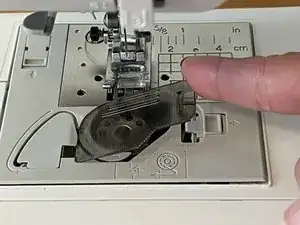

Снимите крышку пластины.

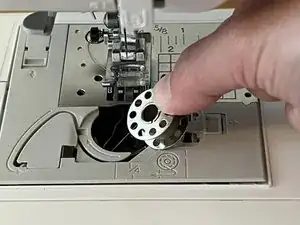

Удалите шпульку (если она установлена).

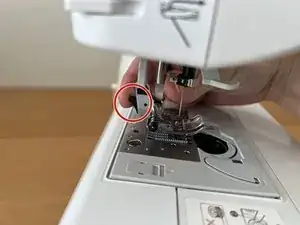

Найдите рычажок освобождения прижимной лапки на задней части лапки.

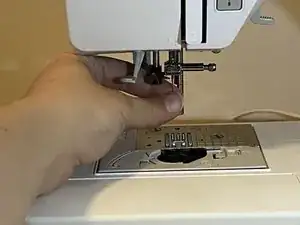

Аккуратно сожмите фиксатор.

Прижимная лапка опустится. Отложите её в сторону для дальнейшей работы.

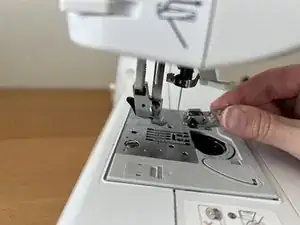

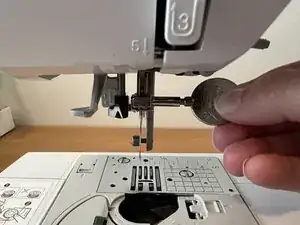

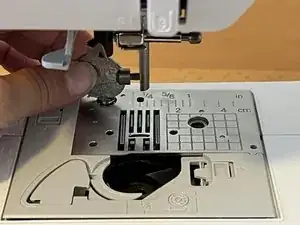

Используйте монету, чтобы повернуть фиксирующий винт иглы к себе (против часовой стрелки).

Когда винт ослабнет, игла опустится. Аккуратно отложите иглу в сторону.

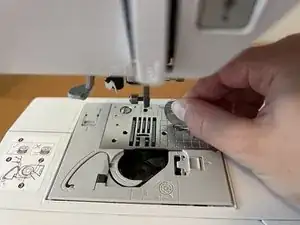

С помощью монеты открутите два винта, удерживающие крышку пластины колодца шпульки.

Первый винт расположен в середине линий сетки на металлической пластине. Второй винт находится в верхнем правом углу металлической пластины.

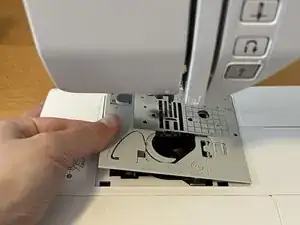

Поднимите крышку колодца за левый край, чтобы снять её.

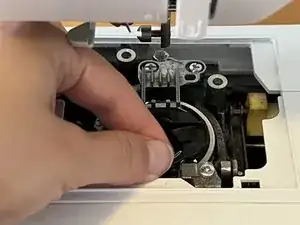

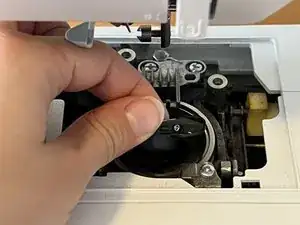

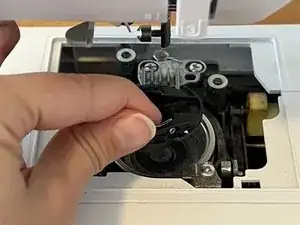

Зажмите чёрный корпус шпульного колодца и приподнимите его вверх и в сторону от поддона колодца, чтобы вынуть.

Не поворачивайте корпус шпульного колодца при удалении (сохраните ориентацию). Это облегчит установку колодца на место в конце процедуры.

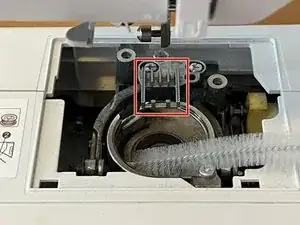

Используйте чистящую трубочку, чтобы удалить пыль и ворс из поддона колодца шпульки.

Также пройдитесь трубочкой между металлическими зубцами прижимных лапок.

Верните корпус шпульного колодца на место после удаления всей пыли.

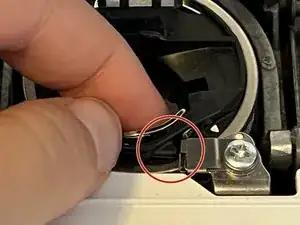

Убедитесь, что чёрный выступ на корпусе шпульного колодца плотно прижат к металлической пружине в поддоне колодца.

Если он установлен неправильно, машина не будет работать. При повороте корпуса шпульного колодца против часовой стрелки пластиковый выступ должен нажимать на металлическую пружину.

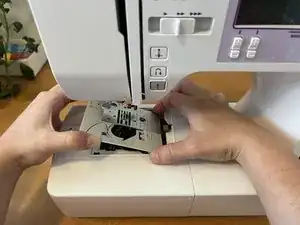

Установите крышку пластины колодца шпульки и закрепите двумя винтами.

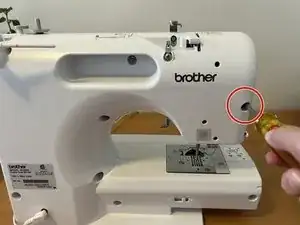

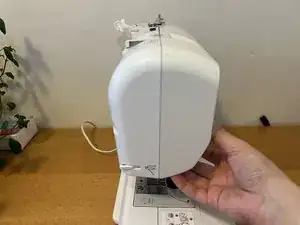

Поверните машину задней стороной к себе и отвинтите один винт на самом правом краю.

Винт на лицевой панели вкручен примерно на дюйм в пластиковый корпус машины.

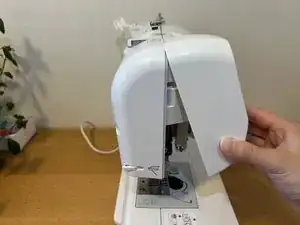

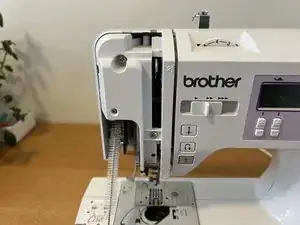

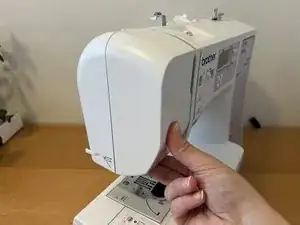

Зажмите нижний край лицевой панели и потяните вверх, чтобы отсоединить её.

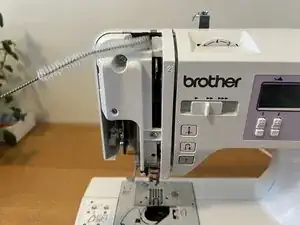

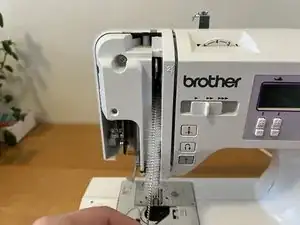

Используйте чистящую трубочку, чтобы удалить пыль с верхней, нижней левой и внутренней правой сторон внутреннего механизма игловодителя.

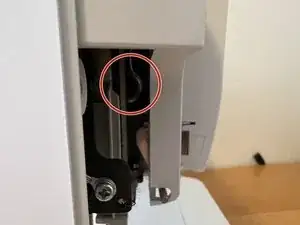

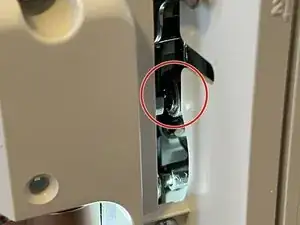

Найдите внутренний шарнир. Он выглядит как большой круглый диск на правой стороне механизма игловодителя.

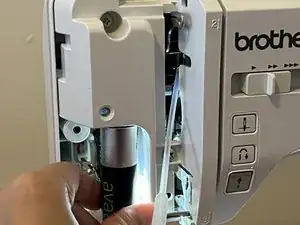

Для поиска шарнира полезен фонарик.

Нанесите две капли масла для швейных машин на этот шарнир.

Поверните маховик на конце машины два полных оборота по часовой стрелке, чтобы равномерно распределить масло по шарниру.

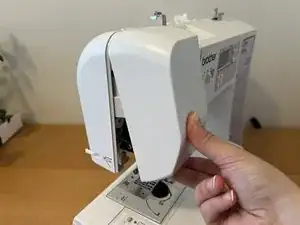

Установите лицевую панель обратно.

Сначала задвиньте верхний край над открытым внутренним механизмом.

Опустите крышку лицевой панели, пока она не защёлкнется внизу.

Завинтите винт на задней части машины до состояния ручной затяжки.

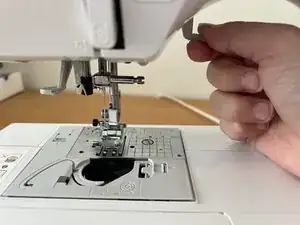

Совместите штангу прижимной лапки с защёлкой прижимной лапки.

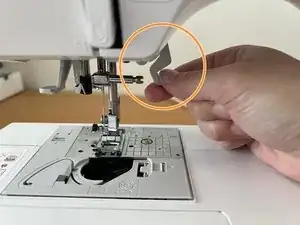

Потяните вниз за рычаг прижимной лапки, чтобы защёлка зашла на штангу. Должно раздаваться щелкающее фиксирующее соединение.

Поднимите рычаг прижимной лапки вверх, чтобы проверить, что лапка закреплена надежно.

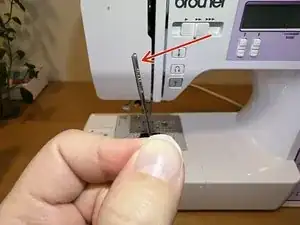

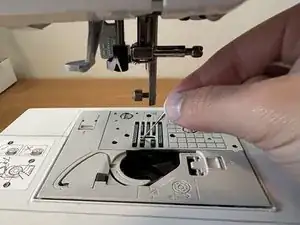

Наконец аккуратно установите иглу.

Иглы швейной машины имеют округлую переднюю часть и плоскую заднюю. Вставьте иглу так, чтобы плоская задняя часть была обращена от Вас.

Используйте монету, чтобы затянуть винт иглы по часовой стрелке до состояния, когда он затянут рукой.
