Замена резинового кольца шпули (tire ring) Brother CS-80

Выключите машину.

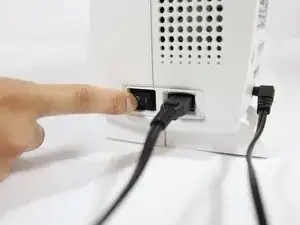

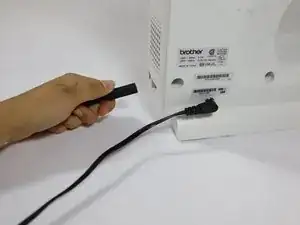

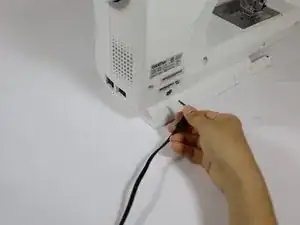

Отключите шнур питания и педаль управления.

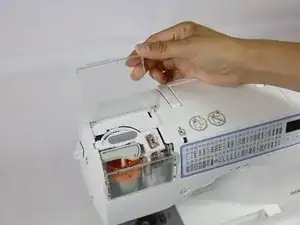

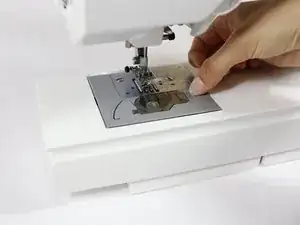

Сдвиньте прозрачную крышку влево и снимите её.

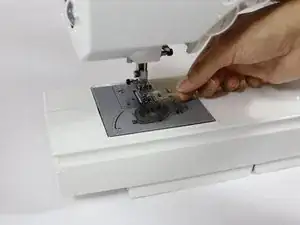

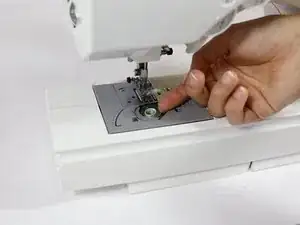

Дергайте защёлку, чтобы отсоединить крышку шпули.

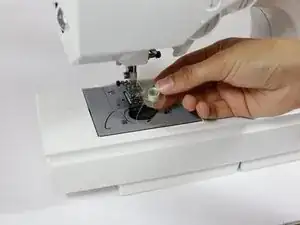

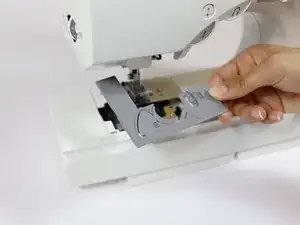

Снимите шпулю с шаттла шпули.

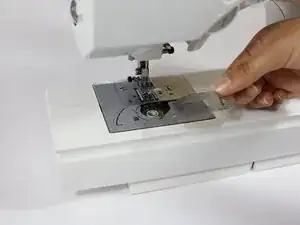

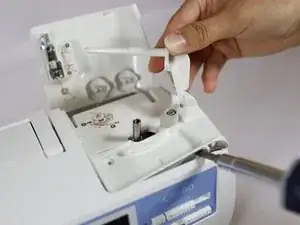

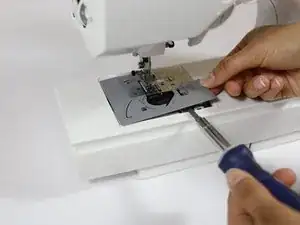

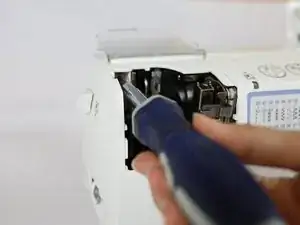

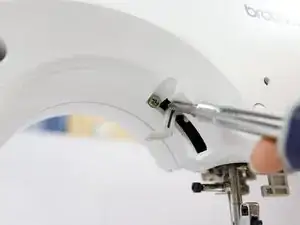

Используйте плоскую отвертку, чтобы поддеть пластиковую пластину, окружающую шаттл шпули, и снять её.

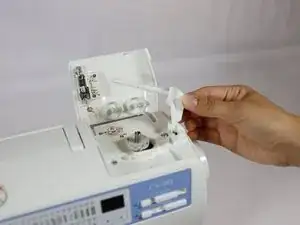

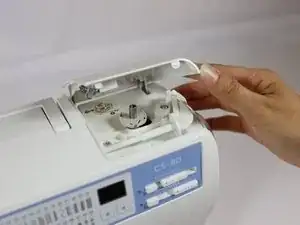

Откройте крышку намотчика шпули.

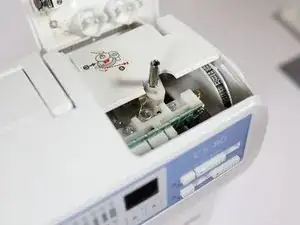

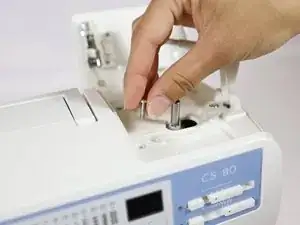

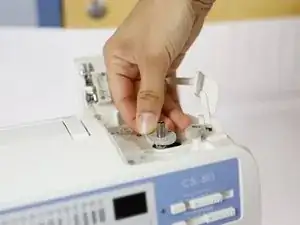

Поднимите шпульный штифт.

Снимите серое седло намотчика шпули с вала намотчика шпули.

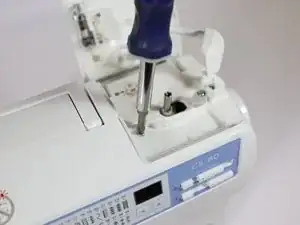

Удалите 13 мм винт с крестовой головкой с левой стороны намотчика шпули.

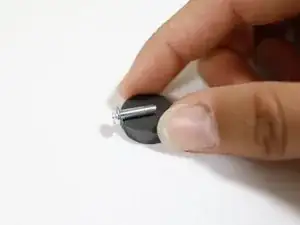

Поместите винт на магнит (или в лоток), чтобы не потерять его.

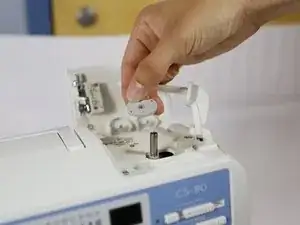

Подденьте штифт держателя нитки намотчика и прикреплённую нижнюю пластину области намотчика и снимите их.

Используйте плоскую отвертку, чтобы помочь снять пластину.

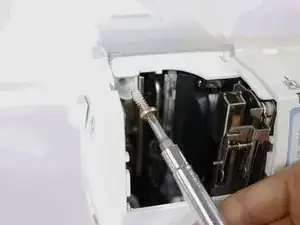

Удалите 8 мм винт с крестовой головкой из металлической пластины справа от материнской платы.

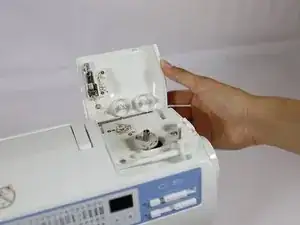

Откройте отсек для ниток.

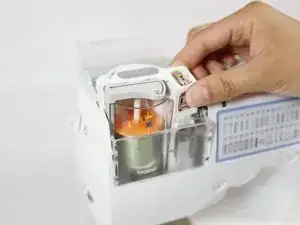

Нажмите задний рычаг с левой стороны машины, чтобы извлечь отсек кассеты ниток.

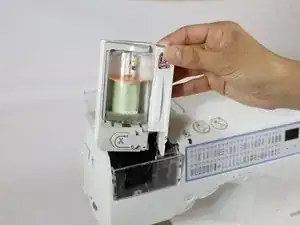

Снимите отсек кассеты ниток, потянув его вверх.

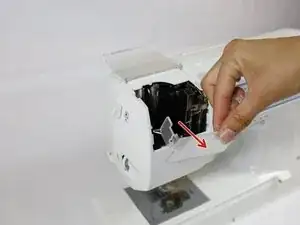

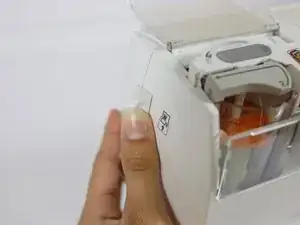

Снимите передний прозрачный щит держателя отсека кассеты ниток, потянув его от машины.

Удалите один 19 мм винт с крестовой головкой с задней части внутренней области отсека кассеты ниток.

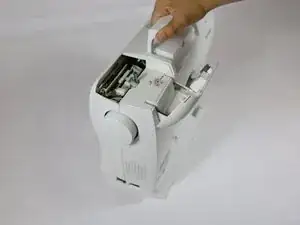

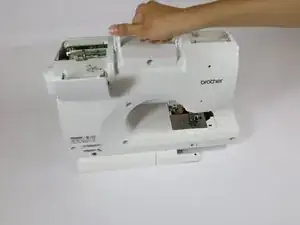

Поверните машину так, чтобы задняя часть была направлена к вам.

Снимите три больших 19 мм винта с крестовой головкой с задней левой части машины.

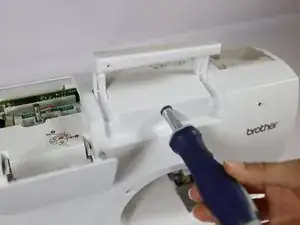

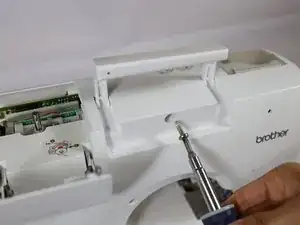

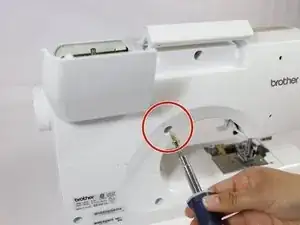

Удалите 19 мм винт с крестовой головкой за ручкой машины.

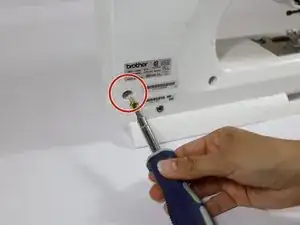

Удалите большой 19 мм винт с крестовой головкой в правой нижней части машины.

Всего с задней поверхности вы должны были удалить пять больших винтов 19 мм.

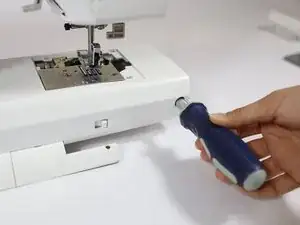

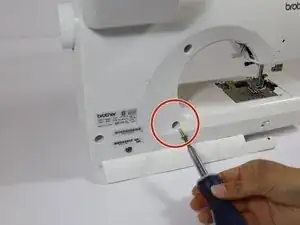

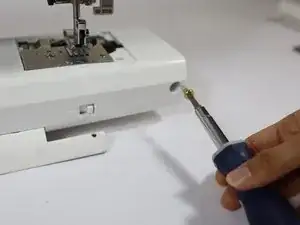

Удалите 33 мм винт с крестовой головкой рядом с рычагом прижима.

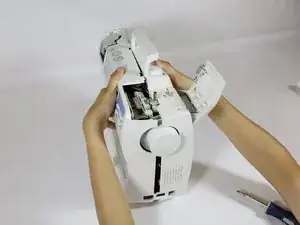

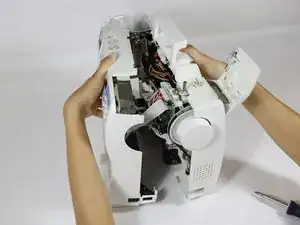

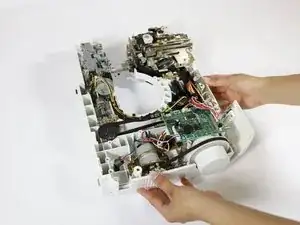

Медленно раздвиньте две половины швейной машины.

Две половины будут частично соединены внутренними кабелями. Берегите кабели, чтобы не повредить их.

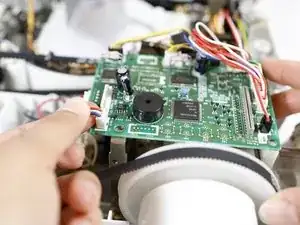

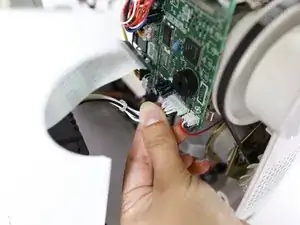

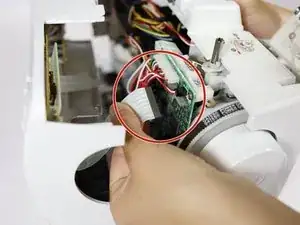

Осторожно отсоедините ленточный кабель от материнской платы.

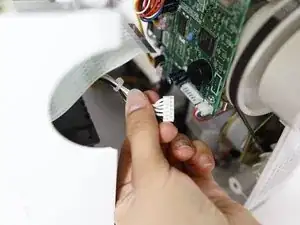

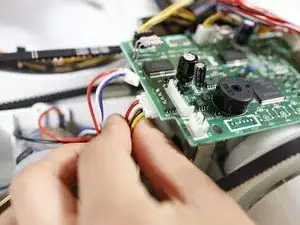

Отключите 6-контактный разъём от материнской платы.

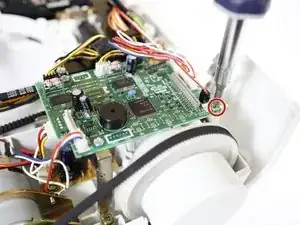

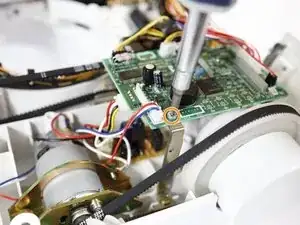

Удалите золотой 9 мм винт с крестовой шлицевой головкой спереди справа на плате.

Удалите два серебристых 7 мм винта с крестовой шлицевой головкой спереди и сзади слева на плате.

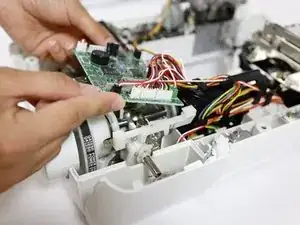

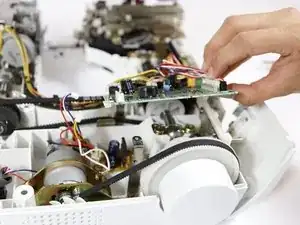

Выньте плату из белого пластикового корпуса платы.

Оберегайте плату, чтобы не повредить схемы или разъёмы.

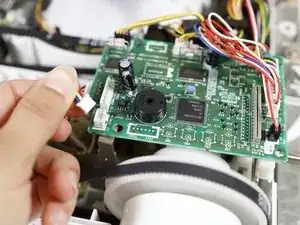

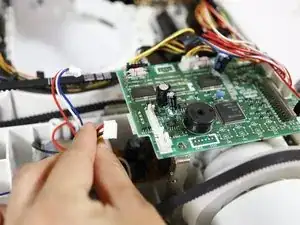

Отсоедините 3-контактный разъём с передней левой стороны платы.

Отсоедините 4-контактный разъём с левой нижней стороны платы.

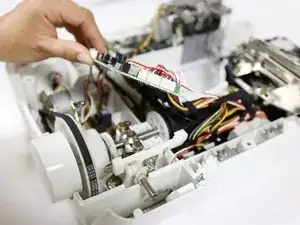

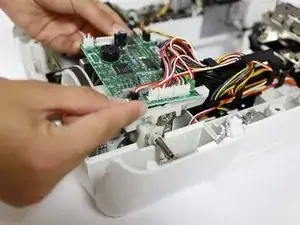

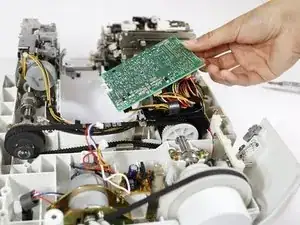

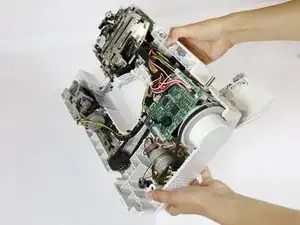

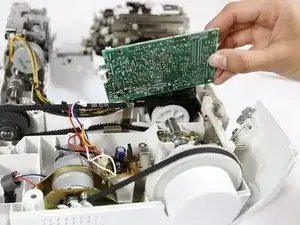

Переверните плату так, чтобы она оказалась вниз и отведена от балансировочного колеса.

Оберегайте плату, чтобы не повредить схемы или разъёмы.

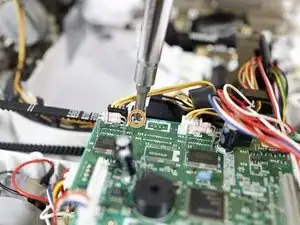

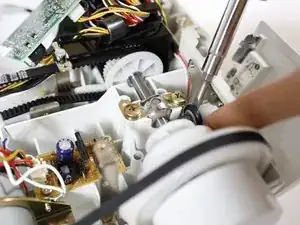

С помощью плоской отвёртки подденьте резиновое кольцо.

Резиновое кольцо могло разрушиться и оставить чёрные резиновые отложения внутри механизма. В этом случае очистите область ватными тампонами, смоченными изопропиловым спиртом, и бумажными полотенцами. Рекомендуется надеть одноразовые перчатки.

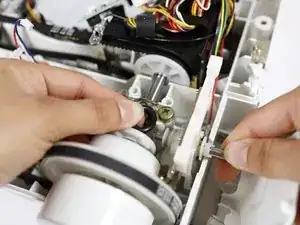

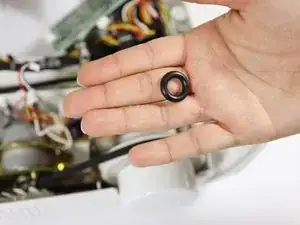

Установите новое резиновое кольцо на его посадочное место.

Возможно, вам придётся использовать плоскую отвёртку, чтобы полностью прижать его на место.
