Автоматические календарные часы Grayson с неправильной датой
Моим автоматическим календарным часам Grayson G239, работающим на батарейках и служащим уже 12 лет, часто неправильно показывается дата, даже с новыми батарейками. Например, они показывают 31 день в месяцах с 30 днями и не распознают високосные годы, хотя должны это делать. Таким образом, ошибки становятся все больше, если их не исправлять вручную 5 раз в год! (для пяти коротких месяцев)
В этом руководстве показано, как простой уход может решить эту проблему, которую я не мог найти в интернете (на 2022 год).
Календарь с переворотом (день, дата и месяц) в первую очередь приводится в движение механически батарейными часами каждый день. Но в конце 30-дневного месяца электрический мотор, питаемый той же батареей, что и часы, переводит дату на 2 дня вместо 1 дня. Это происходит из-за вращения контактов, выравнивающихся на печатной плате (пп) рядом с колесом «месяцев».
Точно так же в конце февраля он сдвигает дату на 4 дня или на 3 дня, если это високосный год. Поэтому существует похожая пп с контактами рядом с колесом «високосного года».
После около 10 лет эксплуатации между электрическими контактами и медными дорожками на обеих пп может накапливаться грязь, из-за чего электрический ток не может пройти для приведения мотора в действие. Грязь можно просто удалить с помощью «очистителя контактов», не разбирая ничего. (Примечание: слабая батарея также может вызывать эту неисправность, то есть в батарее достаточно энергии для работы часов, но недостаточно для работы мотора.)
Если у вас нет очистителя контактов, вы можете попробовать разобрать устройства и вручную очистить контакты, добавив немного смазки, но это может показаться трудоемким.

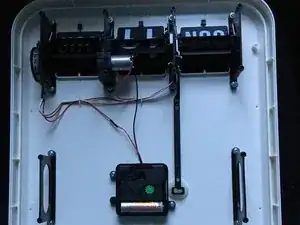

На первом изображении показана верхняя часть часов с удаленной задней панелью (после отворачивания 12 винтов). Обратите внимание на серебряный мотор в середине верхней части.

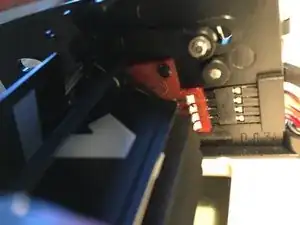

На втором изображении показана оранжевая печатная плата (пп) для коррекции високосного года. Распылите или капните несколько капель очистителя контактов на медные дорожки пп, чтобы он стекал в зазор. Обратите внимание, что контакты не видны, но очиститель проникнет в зазор, если вы перевернёте устройство вверх дном. Несколько раз прокрутите большую шестерёнку, чтобы помочь процессу очистки.

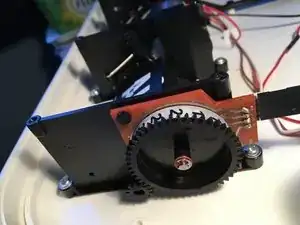

На третьем изображении показана ещё одна оранжевая печатная плата для регулировки месяца. Снова распылите или капните немного очистителя контактов на медные дорожки пп и дайте ему стечь в зазор. Снова помогите процессу очистки, прокручивая месяцы сразу после использования очистителя. При необходимости просушите излишки очистителя.
Заключение
Чтобы собрать обратно, переверните переднюю и заднюю части сборки часов вверх дном, прежде чем соединять их, чтобы три переключателя регулировки на задней части заняли правильное положение. Затем замените 12 винтов.
С установленной батареей вы можете проверить, что всё работает, вручную переключая дни с помощью черного переключателя на задней панели, чтобы убедиться, что даты правильные для коротких месяцев (февраль, апрель, июнь, сентябрь и ноябрь).
Перевод руководства с ifixit.com
