Проставка для выравнивания направляющей ящика

Это распространённая проблема со смещёнными направляющими ящика. Ролики могут выпадать из направляющих и затруднять открытие ящика. Диагностируется по затруднённому выдвижению или ощущению шлифования при открывании. Часто это приводит к преждевременному износу и перекосу фасадов ящиков.

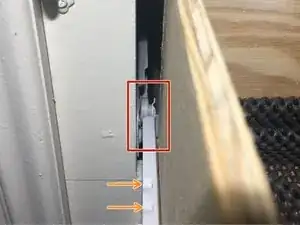

Начните с извлечения ящика. Выдвиньте ящик до упора. У вас появятся 1 или 2 вдавления в направляющей (оранжевые стрелки), которые препятствуют выпадению ящика. Чтобы продолжить извлечение, слегка приподнимите и потяните ящик. Когда ролик достигнет упора (красная рамка), вы готовы поднять ящик и вынуть его из направляющей.

Используя отвёртку, открутите шуруп по дереву, удерживающий боковую часть направляющей. Помните: Право — закручивать, лево — откручивать!

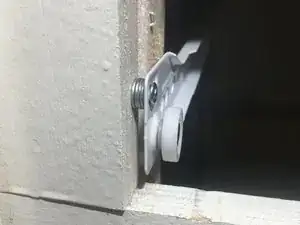

На этом этапе нужно подобрать правильный зазор, который выровняет ящик. Для этого используйте машинные шайбы и повторно установите ящик, чтобы проверить "ощущение". Ищите лёгкое выдвижение без шлифования и выпадения из направляющей.

Как только вы найдете правильный зазор, измерьте ширину шайбы штангенциркулем или маленькой линейкой в миллиметрах (мм).

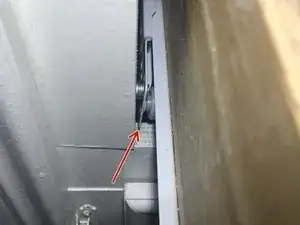

Не обманывайтесь улучшенной работой ящика только с установленными шайбами. Это будет работать... недолго. Красная стрелка показывает смещение направляющей, когда к ящику добавляется вес.

Со временем это выйдет из строя! Используйте шайбы только для измерения.

Измерения указаны в метрической системе, так как маленькие зазоры легче измерять в мм.

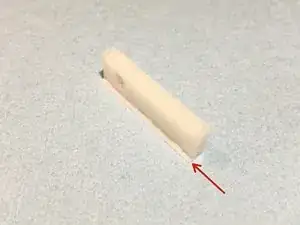

Используйте измерение шайбы, чтобы выбрать нужный размер проставки. Напечатайте проставку на 3D‑принтере или закажите печать онлайн. Красные стрелки указывают на выступ на проставке, который совмещается с наружным краем направляющей. Это не даёт ей вращаться после установки.

Включённые файлы (.stl) имеют удлинённые (округлые цилиндрические) отверстия с каждого конца, что позволяет использовать их для левых или правых направляющих и при разном расстоянии между отверстиями.

См. прикреплённые файлы внизу страницы и скачайте нужный вам размер.

Установите напечатанную проставку между направляющей и деревом. Убедитесь, что небольшой выступ проставки расположен на плоском наружном крае направляющей (стрелка). Переустановите ящик и проверьте работу.

При окончательной проверке следите за: затруднённым выдвижением ящика (уменьшите ширину проставки), выпадением из направляющей (увеличьте ширину проставки) и несоосностью с другими фасадами ящиков (прибавьте или убавьте ширину проставки на каждом конце).

*Дополнительный бонус: если напечатать проставки нескольких ширин, можно регулировать по миллиметру смещённый передний фасад ящика для выравнивания с ящиками выше или ниже. Делайте это после того, как ящик будет правильно функционировать с проставками.
