Замена замка многоточечного запирания 'коробки'

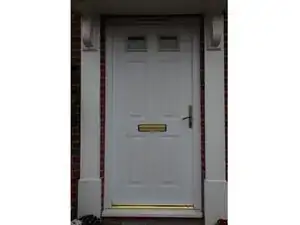

Этой двери и её замку, вероятно, около 22 лет. Это тип, при котором необходимо поднимать ручку, чтобы активировать трёхточечный механизм запирания. Недавно подъем стал затруднительным и иногда заедал, требуя нескольких попыток для выполнения.

Примечание: Процесс удаления/замены может потребовать выполнения дважды. Первый раз для определения проблемы и марки/модели для заказа.

После этого я нашел несколько видеогидов на youtube по замене замков на uPVC-дверях, которые будет полезно посмотреть перед выполнением. https://www.youtube.com/watch?v=usEivKYL... https://www.youtube.com/watch?v=nEDbRB27...

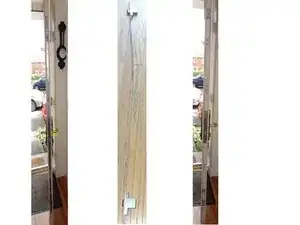

Снимите декоративный фронтальный элемент двери. Храните винты в безопасном месте в порядке, в котором они были установлены, чтобы знать, куда их вернуть.

Извините за фотографии, получить четкое изображение кромки не так просто.

Снимите фиксирующие винты с подвижной части механизма запирания, убедившись, что знаете, откуда они. У меня их было всего 2.

Будьте осторожны, так как детали становятся нескрепленными, так как верхние и нижние зацепы удерживаются на месте только крышкой; вам может понадобиться помощь. Уберите их в безопасное место.

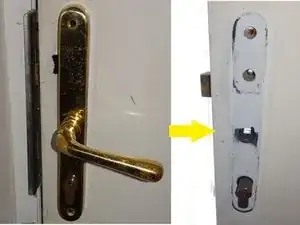

Снимите фиксирующие винты ручки и затем аккуратно снимите ручки с обеих сторон, следя за тем, чтобы не потерять рабочий вал и другие части.

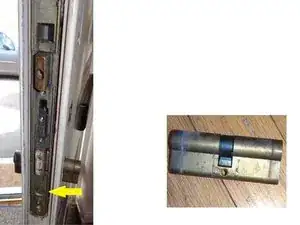

Снимите фиксирующий винт цилиндрического замка, а затем извлеките замок, обращая внимание на то, какой конец является наружным.

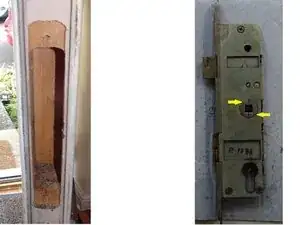

Теперь можно удалить коробку. Первый раз это может быть просто для определения проблемы и/или определения марки/модели для замены.

В данном конкретном случае у меня была трещина вокруг 'цилиндра', куда устанавливается вал ручки, что и вызывало заедание.

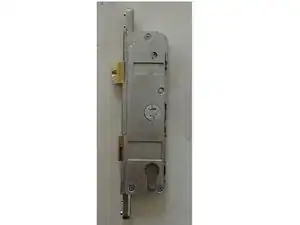

Чтобы определить необходимую марку/модель для замены, я потратил много времени на поиск в Google. Вам нужны несколько ключевых измерений, и изучая различные сайты поставщиков замков, я обнаружил, что она почти такая же, как у более старой модели Fullex типа A.

При близком рассмотрении изображений на сайтах казалось, что верхние и нижние точки крепления могут быть немного толще, чем у меня. Но я считал это низким риском, поскольку дверь имеет древесный сердечник, я мог бы немного выдолбить, если это будет необходимо.
