Замена светодиодов рождественских огней LED

Дом

Хотя у этих огней трехлетняя гарантия, ремонтировать их самостоятельно дешевле, чем оплачивать почтовые расходы для возврата. Я купил светодиоды T1 3/4 (5 мм) на Digikey, ища любые с уровнем яркости 800 мкд или выше в нужных цветах. В итоге я купил:

404-1096-ND (красный)

404-1097-ND (оранжевый)

C503B-BCS-CV0Z0461-ND (синий)

C503B-GCN-CY0C0791-ND (зеленый)

404-1092-ND (желтый)

Светодиоды соединены последовательно в группах — три группы на одну нить. Если один светодиод в группе вышел из строя, то ни один из них в этой группе не загорится. Задача заключается в том, чтобы выяснить, какой из них неисправен.

Лучше всего, если у вас есть одна работающая нить или часть нити. Если да, удалите один светодиод из хорошей нити и используйте этот разъем для проверки каждого светодиода по очереди из неисправной нити. Если светодиод не работает в хорошей нити, замените его согласно следующим инструкциям. Возможно, неисправных светодиодов больше одного, так что после замены, если неисправная нить все еще не загорается, переходите к следующему светодиоду.

Если у вас нет хорошей нити для проверки и нет другого способа протестировать светодиоды, удалите каждый светодиод по очереди из неисправной нити и проверьте выводы, чтобы убедиться, что они не сломаны. Если они сломаны, замените их, если нет — верните светодиод на место и переходите к следующему.

Шаг 1

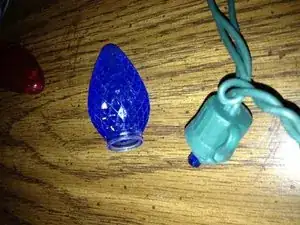

Снимаем граненую "лампочку". Цветные ламповые крышки выскакивают — некоторые довольно тугие, но они вытаскиваются. Их нельзя откручивать.

Шаг 2

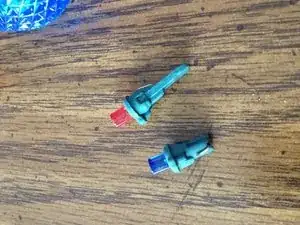

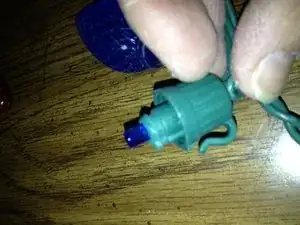

Удалите светодиод и его разъем. В нить, которую я имею, было два разных стиля, которые не взаимозаменяемы.

Обратите внимание, что разъем имеет направляющую — он может быть вставлен в разъем только одним способом.

Шаг 3

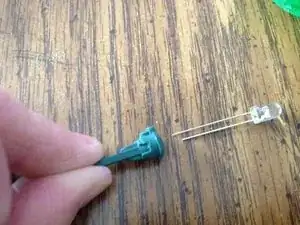

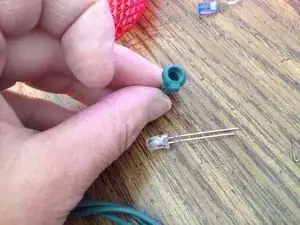

Удалите неисправный светодиод из разъема, чтобы вы могли повторно использовать разъем. Обратите внимание, что у нового светодиода одна ножка длиннее другой.

Длинный вывод должен вставляться в сторону разъема с направляющей, как показано на картинке.

Лампочка светодиода может не сидеть идеально, но это не важно, она будет под пластиковой граненой крышкой лампочки.

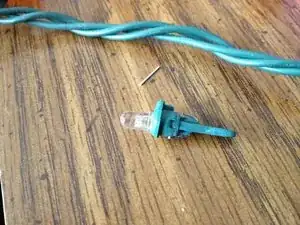

Согните выводы вверх и отрежьте.

Попробуйте лампочку в вашей "хорошей" нити, если она у вас есть. Если она работает, вставьте ее в неисправную нить и посмотрите, исправила ли это проблему. Если нет, вы теперь знаете, что светодиод исправен, так что переходите к следующему.

Перевод руководства с ifixit.com
