Замена выключателя останова Husqvarna 223L
Используйте это руководство для замены выключателя останова (или «аварийного» выключателя) на вашем триммере Husqvarna 223L.
Выключатель останова на триммере — это важный механизм безопасности, который немедленно отключает триммер при нажатии. Неисправный выключатель представляет опасность как для человека, использующего триммер, так и для окружающих.
Убедитесь, что ваш триммер соответствует модели 223L. Каждый триммер Husqvarna имеет уникальные характеристики, поэтому данное руководство может не подойти для других моделей.
Перед началом работы выключите двигатель и дайте ему полностью остыть. Убедитесь, что выключатель останова установлен в положение ОТКЛ. Слейте топливо из бака или дайте двигателю поработать до полного израсходования топлива, чтобы снизить риск утечек или возгорания. Выполняйте ремонт в хорошо проветриваемом помещении и вдали от открытого огня и искр.
Шаг 1

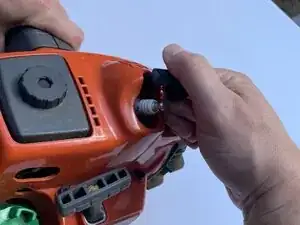

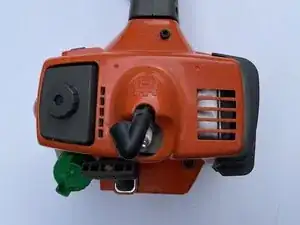

Отсоедините свечной провод.

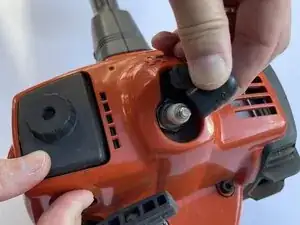

Плотно оберните наконечник провода и закрепите его на боковой стороне свечи зажигания (как показано на втором изображении), чтобы случайно не запустить триммер во время замены.
Шаг 2

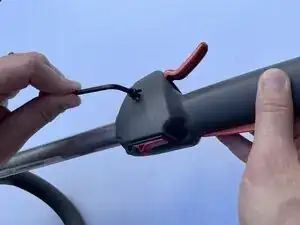

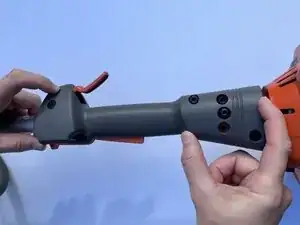

Используя ключ шестигранный 4 мм, открутите пять винтов с шестигранной головкой 4x18 мм, один винт с потайной головкой 5x14 мм и уплотнительное кольцо 8x16 мм, расположенное под винтом с потайной головкой, от пластикового корпуса.

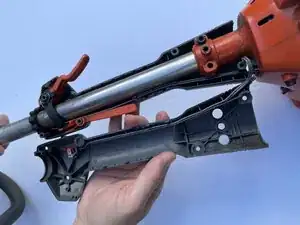

Снимите пластиковый корпус.
Шаг 3

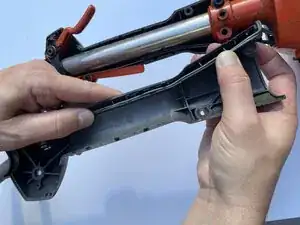

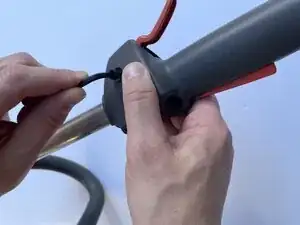

Извлеките провод из направляющей провода на внутренней стороне пластикового корпуса.
Шаг 4

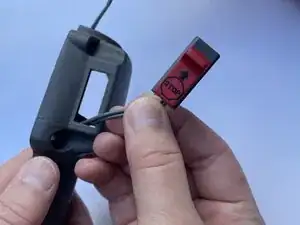

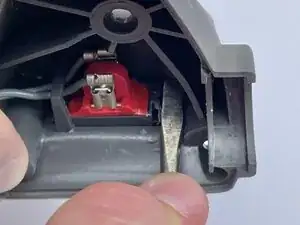

Используя лопатку, аккуратно подденьте неисправный выключатель останова и извлеките его из пластикового корпуса.
Выключатель надежно зафиксирован, поэтому может понадобиться небольшой инструмент, чтобы помочь извлечь его.
Шаг 5

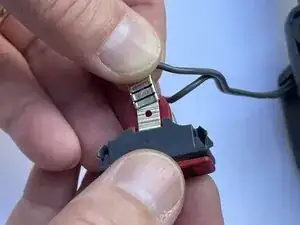

Отсоедините электрические провода с обеих сторон выключателя останова.
Обратите внимание, к какой стороне выключателя подключен каждый провод, так как в следующем шаге вы подключите провода к новому выключателю в той же последовательности.
Шаг 6

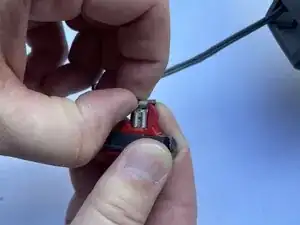

Подключите электрические провода к каждой стороне нового выключателя останова.
Шаг 7
Вставьте выключатель останова обратно в пластиковый корпус до щелчка фиксации.
Шаг 8
Поместите провод обратно в направляющую провода на внутренней стороне пластикового корпуса.
Шаг 9
Установите пластиковый корпус обратно на триммер.
Используя ключ шестигранный 4 мм, установите на место пять винтов с шестигранной головкой 4x18 мм, один винт с потайной головкой 5x14 мм и уплотнительное кольцо 8x16 мм под винтом с потайной головкой в пластиковом корпусе.
Шаг 10

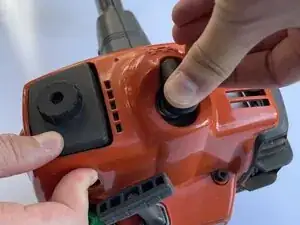

Подключите свечной провод обратно.
