Замена вибромоторов беспроводного контроллера Xbox One

В этом руководстве вы научитесь удалять вибромоторы, расположенные в ручках контроллера.

Шаг 1

Снимите крышку батарейного отсека.

Уберите батареи.

Рекомендуем использовать нейлоновую лопатку для этого шага. Показана металлическая лопатка.

Удерживая контроллер крепко, снимите боковые ручки, вставив лопатку в шов между передней панелью и боковыми частями.

Отогните боковую панель от передней, перемещая лопатку взад и вперед. Это необходимо проделать по всему шву боковой панели.

Скрытый винт находится в середине контроллера за наклейкой.

Используйте отвертку и проделайте отверстие прямо в центре наклейки.

Вы также можете приподнять наклейку, если не хотите её прокалывать.

Удалите пять винтов длиной 10 мм, расположенных на задней панели контроллера, с помощью отвертки TR8 Security.

Снимите заднюю панель.

Снимите переднюю панель.

Вы можете оставить вибромоторы свободно свисать из их гнёзд.

Отпаяйте припоенные соединения, удерживая красные и черные провода на верхней материнской плате.

Будьте осторожны при использовании паяльника, чтобы не повредить другие компоненты и не причинить себе вред.

Для получения информации о том, как паять, нажмите здесь.

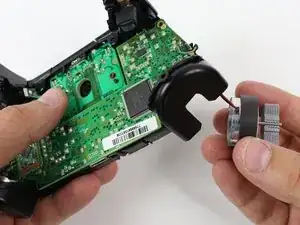

Удалите вибромоторы.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
