Замена проводной материнской платы 8BitDo Ultimate
Следуя этому руководству, Вы получите доступ к материнской плате при необходимости её замены. Замену платы может потребоваться выполнить, если консоль не распознаёт контроллер среди аксессуаров или контроллер не синхронизируется с Xbox.
Для выполнения руководства Вам понадобятся пластиковый инструмент для открытия, крестовая отвертка Phillips #0, отвертка Torx Security TR6 и антистатические пинцеты с притуплёнными кончиками (по желанию).
Шаги несложные, но будьте осторожны, чтобы не повредить детали при снятии верхней панели. Убедитесь, что контроллер не подключён к источнику питания или операционной системе.
Шаг 1
Разместите контроллер так, чтобы задняя сторона была обращена к Вам.

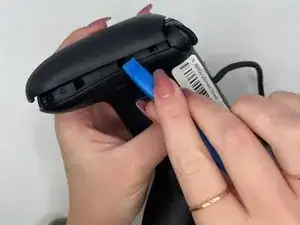

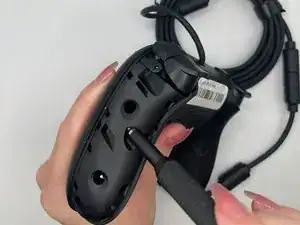

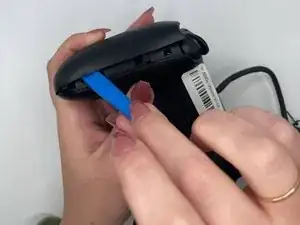

Вставьте инструмент для вскрытия в маленькое отверстие на задней части ручки и аккуратно подденьте крышку ручки, пока она не отщёлкнется.
Шаг 2
Снимите другую панель рукояти тем же способом.
Шаг 3

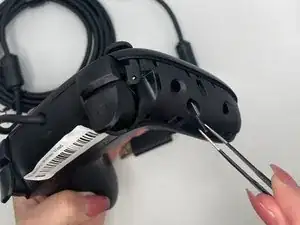

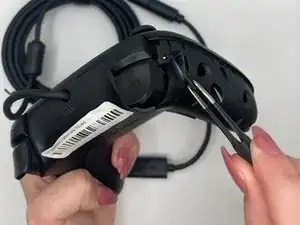

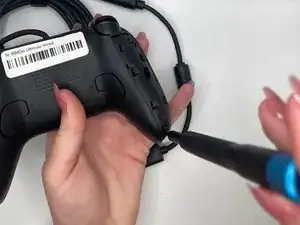

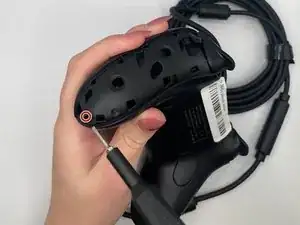

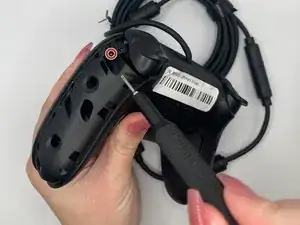

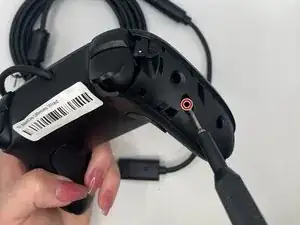

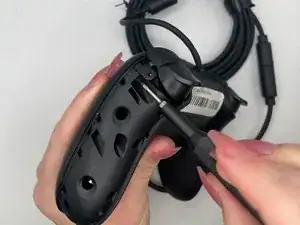

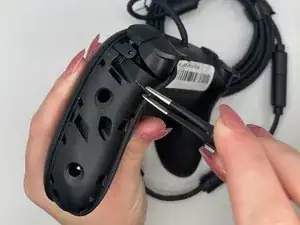

Отверткой Torx Security TR6 выкрутите верхний левый винт Torx 10,44 мм на задней панели.

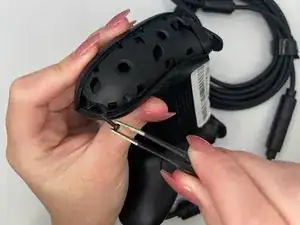

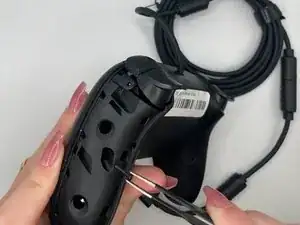

По желанию используйте пинцет для удаления винтов.
Шаг 4

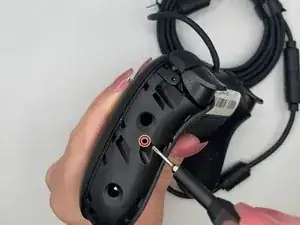

Отверткой Torx Security TR6 выкрутите средний левый винт Torx 10,44 мм на задней панели.
Шаг 5
Отверткой Torx Security TR6 выкрутите нижний левый винт Torx 10,44 мм на задней панели.
Шаг 6

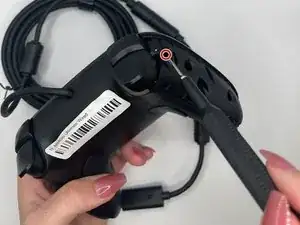

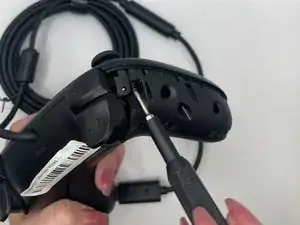

Отверткой Torx Security TR6 выкрутите верхний правый винт Torx 10,44 мм на задней панели.
Шаг 7
Отверткой Torx Security TR6 выкрутите средний правый винт Torx 10,44 мм на задней панели.
Шаг 8
Отверткой Torx Security TR6 отвинтите нижний правый винт Torx 10,44 мм на задней панели.
Шаг 9
Разместите контроллер так, чтобы задняя сторона была обращена к Вам.

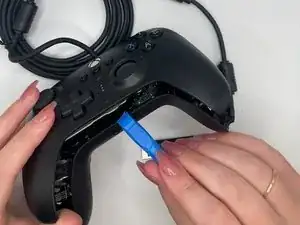

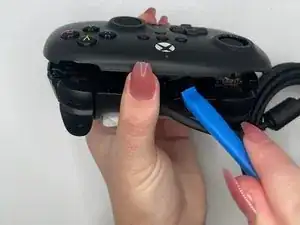

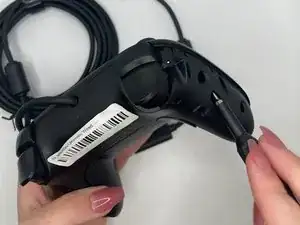

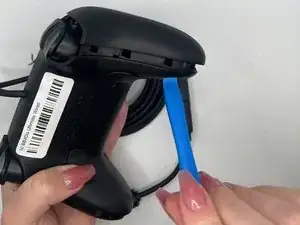

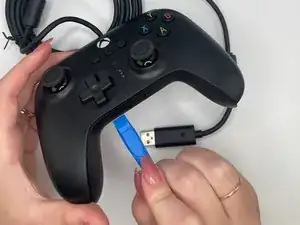

Вставьте инструмент для вскрытия в небольшой зазор между передней и задней панелями и аккуратно подденьте заднюю панель, чтобы освободить нижние зажимы верхней панели контроллера.
Шаг 10

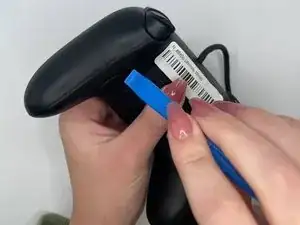

Вставьте инструмент для вскрытия в небольшой зазор между передней и задней панелями (вид сверху) и подденьте, чтобы снять верхнюю половину.
Передняя и задняя части контроллера соединены ленточным кабелем.
Шаг 11

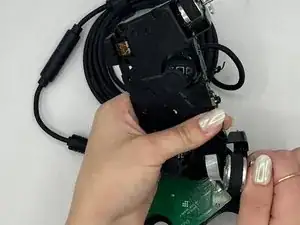

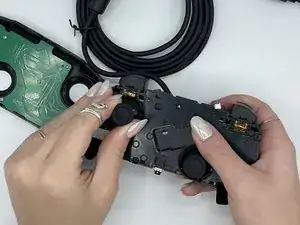

Резким, но контролируемым усилием потяните среднюю рамку на себя.
Шаг 12
Осторожно извлеките разъём вибромотора из его гнезда.
Шаг 13
Вытащите груз из корпуса с достаточной силой.
Шаг 14
Пинцетом аккуратно отсоедините правую кнопку-бампер.
Шаг 15
Пинцетом аккуратно отсоедините левые кнопки-бамперы.
Шаг 16

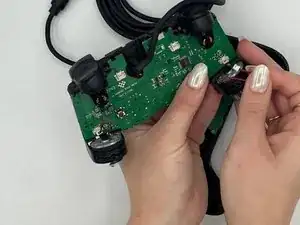

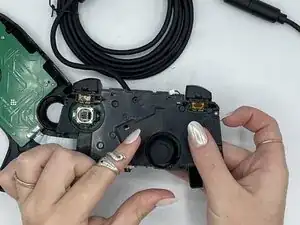

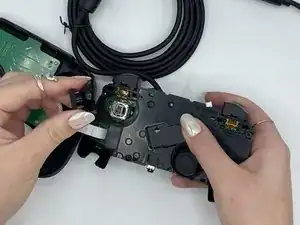

Снимите крышку джойстика с левой стороны пальцами, приложив достаточное усилие.
Шаг 17

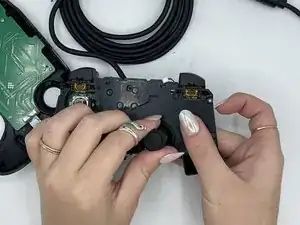

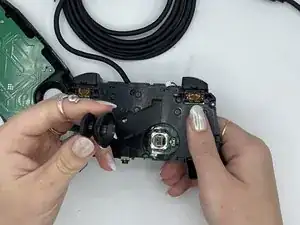

Снимите крышку джойстика с правой стороны пальцами, приложив достаточное усилие.
Шаг 18

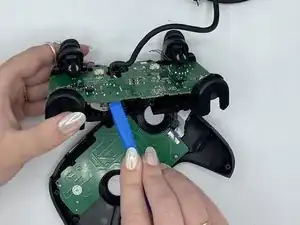

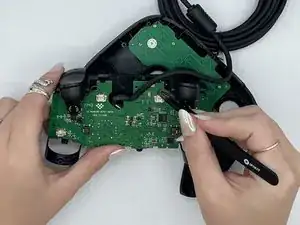

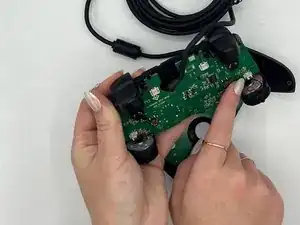

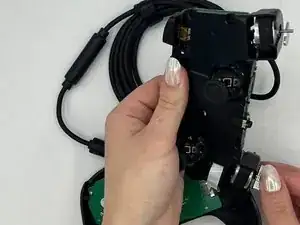

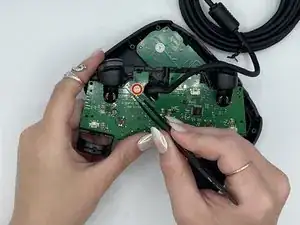

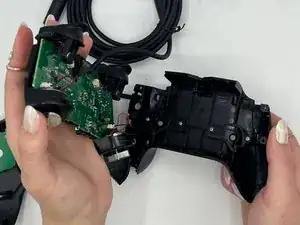

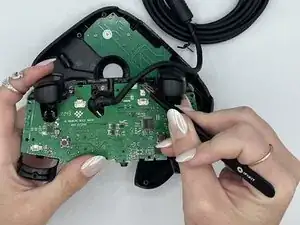

Используя инструмент для вскрытия, отделите материнскую плату от корпуса контроллера.
Шаг 19

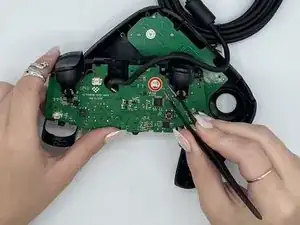

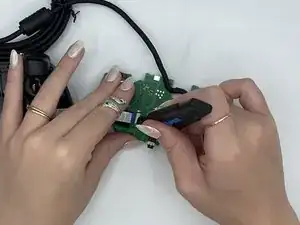

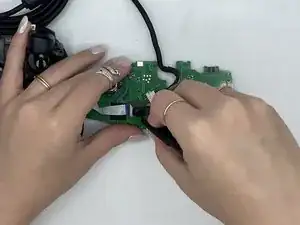

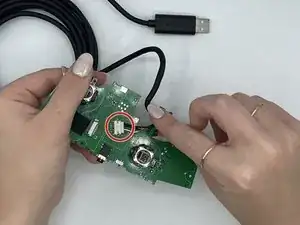

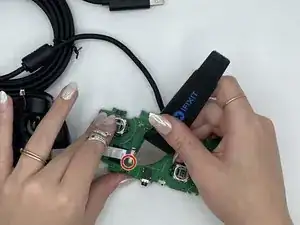

Используйте лопатку, чтобы открыть небольшую металлическую скобу (справа) на передней стороне материнской платы.
Шаг 20

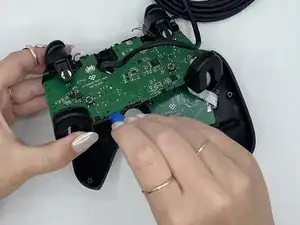

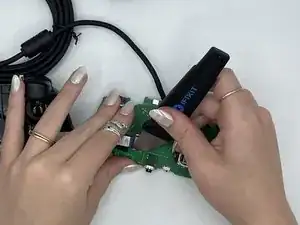

Используйте лопатку, чтобы открыть небольшую металлическую скобу (слева) на передней стороне материнской платы.
Шаг 21

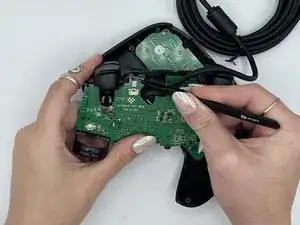

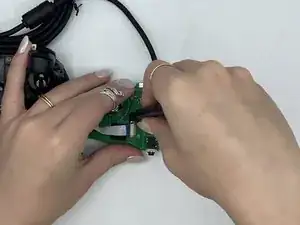

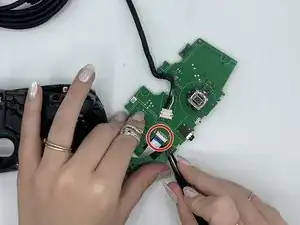

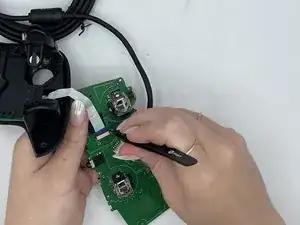

Используйте пинцет, чтобы снять белую полоску с чёрной скобы.
Шаг 22

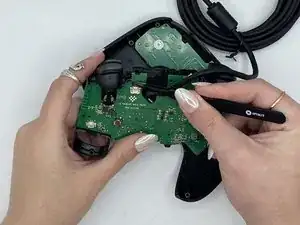

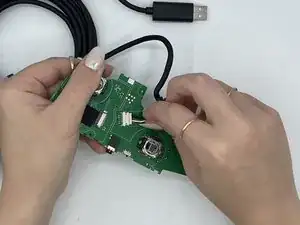

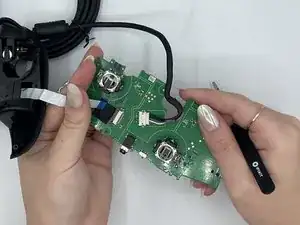

Аккуратно снимите шнур питания пальцами.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
