Замена кнопок беспроводного контроллера Xbox One

Снимите крышку отсекa для аккумуляторов.

Удалите аккумуляторы.

Мы рекомендуем использовать нейлоновую лопатку для этого шага. На изображении показана металлическая лопатка.

Убедитесь, что контроллер надежно удерживается, чтобы снять боковые ручки, заправив лопатку в шов между передними и боковыми панелями.

Подденьте боковую панель от передней панели, двигая лопаткой вперед и назад. Вам нужно будет сделать это по всему периметру шва боковой панели.

В центре контроллера за наклейкой находится скрытый винт.

Используйте отвертку и проколите центральную часть наклейки.

Вы также можете поднять наклейку, если не хотите ее протыкать.

Удалите пять винтов размером 10 мм, находящихся на задней панели контроллера, используя отвертку TR8 Security Torx.

Снимите заднюю панель.

Снимите переднюю панель.

Вы можете позволить моторам вибрации свободно свисать из своих гнезд.

Отсоедините припоенные соединения, удерживая красные и черные провода на верхней материнской плате.

Отсоедините черные и серые провода, которые прикреплены к верхней материнской плате.

Удалите моторы вибрации и отложите их в сторону.

Будьте осторожны при использовании паяльника, чтобы не повредить другие компоненты и не пораниться.

Для получения информации о том, как паять, нажмите здесь.

Открутите два винта T6 размером 7 мм, находящихся рядом с гнездами для моторов вибрации.

Надежно удерживайте боковые стороны материнской платы в центре.

Поднимите вверх, слегка покачивая материнскую плату вперед и назад.

Для поднятия материнской платы потребуется приложить определенную силу.

Удалите шесть винтов Torx T6, находящихся на нижней материнской плате.

Удалите бамперы, поддев их с креплений, используя лопатку. Они находятся спереди и сзади контроллера.

Для этого шага рекомендуется использовать стандартную нейлоновую лопатку. Использование металлической лопатки рядом с материнской платой, как показано, может повредить ваше устройство.

Снимите деталь вокруг кнопки «Домой» с креплений.

Подденьте её с другой стороны, используя лопатку на штифтах.

Для этого шага рекомендуется использовать стандартную нейлоновую лопатку. Использование металлической лопатки рядом с материнской платой, как показано, может повредить ваше устройство.

Удаление этой детали может потребовать значительных усилий.

Удалите нижнюю материнскую плату.

Удалите резиновую подкладку кнопок.

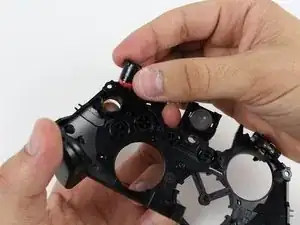

С кнопками вниз, подденьте их из посадочных мест и снимите.
