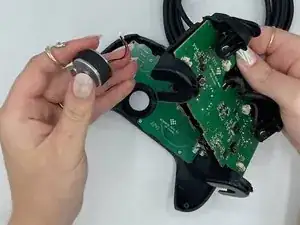

Замена проводного двигателя вибрации/ромба 8BitDo Ultimate

Консоли

С помощью этого руководства Вы сможете получить доступ к двигателям вибрации/ромба в проводном игровом контроллере 8BitDo Ultimate, если потребуется их замена. Возможно, потребуется заменить двигатели, если они не включаются при необходимости или работают непрерывно. Трудных операций не потребуется, но будьте осторожны при открывании верхней панели. Убедитесь, что контроллер не подключён к источнику питания и не подключён к операционной системе.

Шаг 1

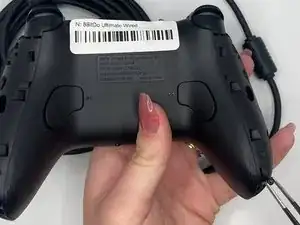

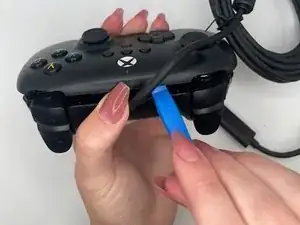

Разместите контроллер так, чтобы задняя часть была обращена к Вам.

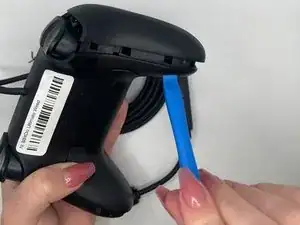

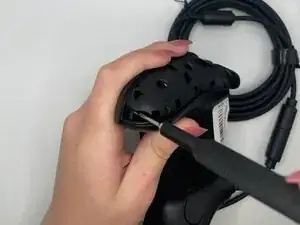

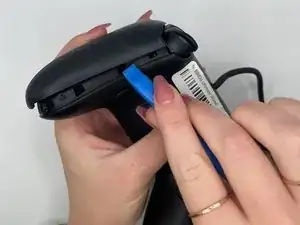

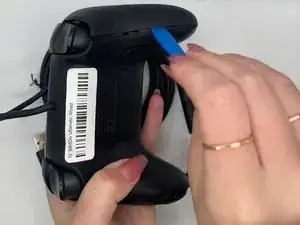

Вставьте инструмент для вскрытия в небольшое отверстие на задней части ручки и аккуратно подденьте крышку ручки, пока она не защёлкнется и не отойдёт.

Шаг 2

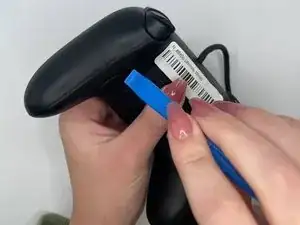

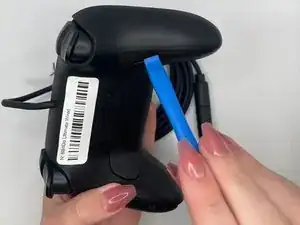

Снимите вторую панель ручки тем же способом.

Шаг 3

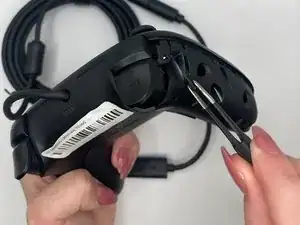

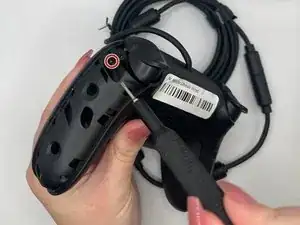

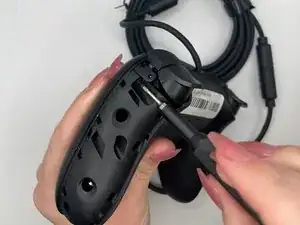

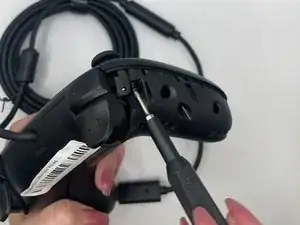

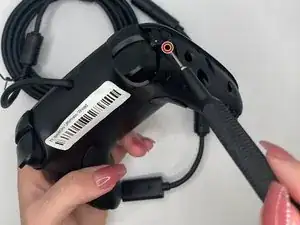

Используйте отвёртку TR6 Torx Security, чтобы выкрутить верхний левый винт на задней панели длиной 10,44 мм.

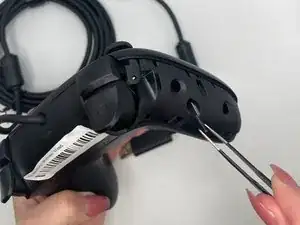

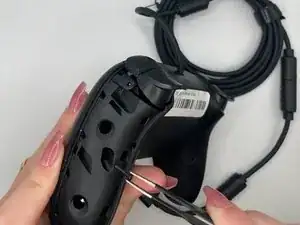

Если винт не выходит с помощью отвёртки, используйте пинцет, чтобы помочь его извлечь.

Шаг 4

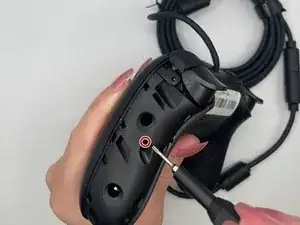

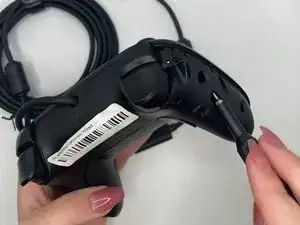

Используйте отвёртку TR6 Torx Security, чтобы выкрутить средний левый винт Torx длиной 10,44 мм на задней панели.

Шаг 5

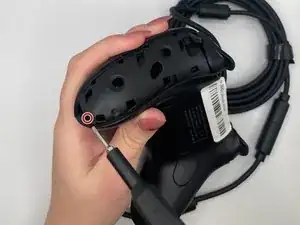

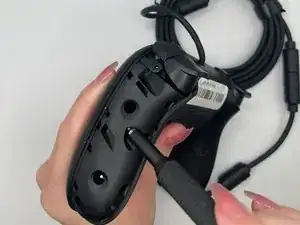

Используйте отвёртку TR6 Torx Security, чтобы выкрутить нижний левый винт Torx длиной 10,44 мм на задней панели.

Шаг 6

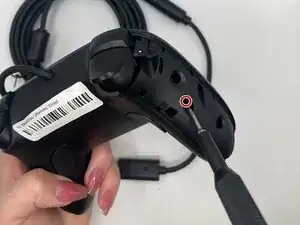

Используйте отвёртку TR6 Torx Security, чтобы выкрутить верхний правый винт Torx длиной 10,44 мм на задней панели.

Шаг 7

Используйте отвёртку TR6 Torx Security, чтобы выкрутить средний правый винт Torx длиной 10,44 мм на задней панели.

Шаг 8

Используйте отвёртку TR6 Torx Security, чтобы открутить нижний правый винт Torx длиной 10,44 мм на задней панели.

Шаг 9

Разместите контроллер так, чтобы задняя часть была обращена к Вам.

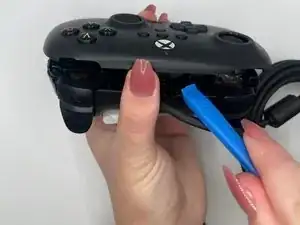

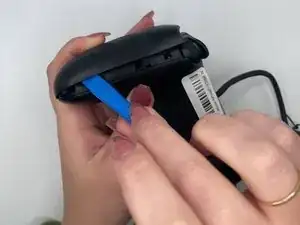

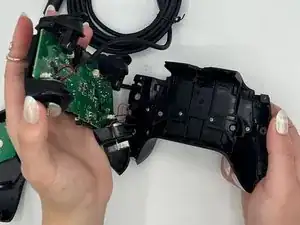

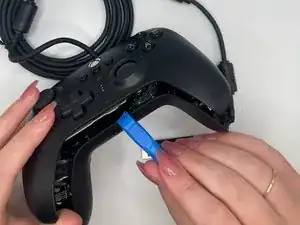

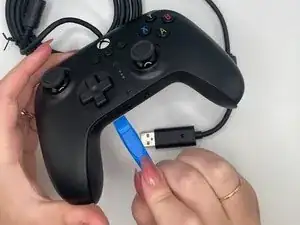

Вставьте инструмент для вскрытия в небольшой зазор между передней и задней панелями и аккуратно отогните заднюю панель, чтобы освободить нижние защёлки верхней панели контроллера.
