Замена верхней материнской платы беспроводного контроллера Xbox One
Перед тем как получить доступ к внутренним компонентам контроллера, необходимо снять верхнюю материнскую плату. В этом руководстве показано, как сделать это путём выпаивания.
Шаг 1
Снимите крышку отсека для батарей.
Извлеките батареи.
Шаг 2
Для этого шага рекомендуется использовать нейлоновую лопатку. На фото показана металлическая лопатка.
Крепко удерживайте контроллер, чтобы снять боковые ручки, поддев лопатку в шов между передней панелью и панелями ручек.
Отожмите боковую панель от передней панели, двигая лопатку взад и вперёд. Это необходимо сделать по всему периметру шва боковой панели.
Шаг 3
Под этикеткой, посередине контроллера, скрыт винт.
Используя отвертку, проткните отверстие прямо в центре этикетки.
Вы также можете приподнять этикетку, если не хотите её прокалывать.
Снимите пять винтов 10 мм на задней стороне контроллера при помощи отвертки TR8 Security Torx.
Шаг 4
Снимите заднюю крышку.
Шаг 5
Снимите лицевую панель.
Шаг 6
Можно позволить двигателям вибрации свободно свисать из их гнёзд.

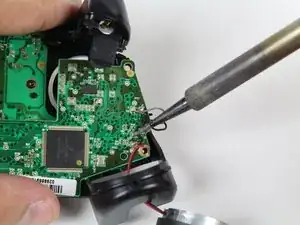

Выпаяйте паяные соединения, удерживая красный и чёрный провода прижатыми к верхней материнской плате.
Выпаяйте чёрный и серый провода, подключённые к верхней материнской плате.
Снимите двигатели вибрации и отложите их в сторону.
Будьте осторожны при работе паяльником, чтобы не повредить другие компоненты и не пораниться.
Информацию о том, как паять, можно найти по этой ссылке.
Шаг 7

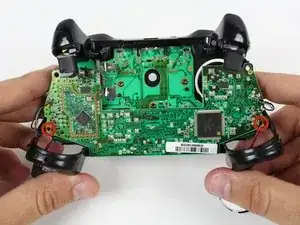

Отверните два винта 7 мм T6, расположенные возле гнёзд двигателей вибрации.
Шаг 8

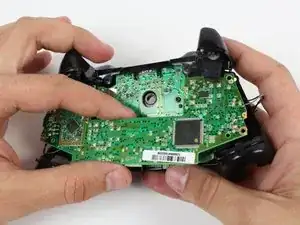

Крепко возьмитесь за стороны материнской платы вблизи середины.
Поднимайте вверх, слегка покачивая плату вперёд и назад.
Поднятие материнской платы потребует некоторого усилия.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
