Замена вибрационных моторов IFYOO ZD-V108

Используйте это руководство при необходимости замены вибрационных моторов IFYOO ZD-V108.

Основная причина замены вибрационных моторов — короткое замыкание проводов в них, из-за чего они перестают работать.

При выполнении этой замены убедитесь, что устройство отключено от питания и полностью сухое.

Шаг 1

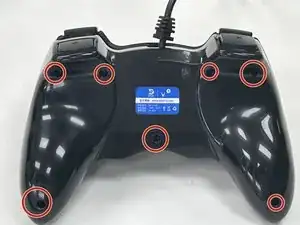

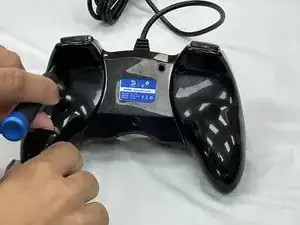

Выверните семь винтов длиной 9,2 мм с задней панели контроллера крестовой отверткой Phillips #00.

Снимите заднюю крышку.

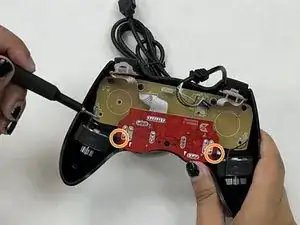

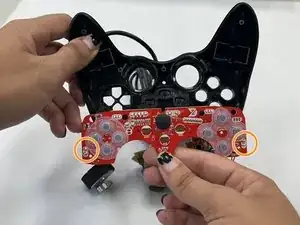

Выверните два винта длиной 7,2 мм, которые соединяют красную дочернюю плату с бежевой материнской платой, крестовой отверткой Phillips #00.

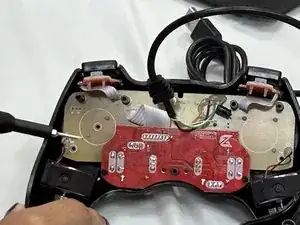

Снимите клей, фиксирующий провода, по обеим сторонам контроллера.

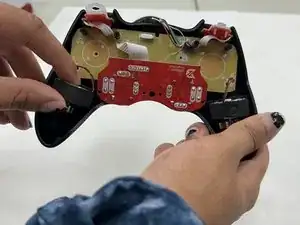

Вытащите вибрационные моторы из пластиковых держателей и удерживайте их или положите контроллер, чтобы не натягивать провода.

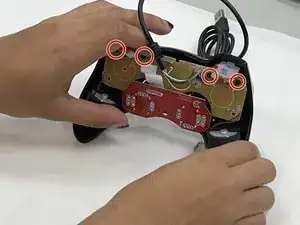

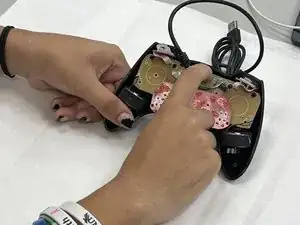

Осторожно потяните материнскую плату вверх, пока она не соскользнёт с четырёх чёрных цилиндров, удерживающих её на месте.

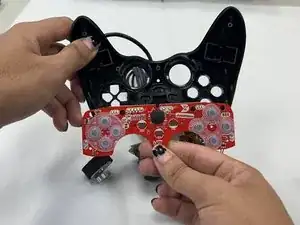

Переверните материнскую плату на другую сторону и найдите металлические контакты, подключённые к красному и чёрному проводам.

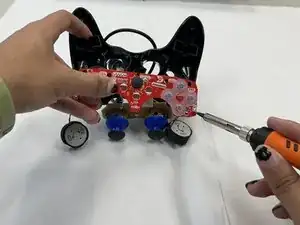

Используйте паяльник и это руководство по пайке, чтобы выпаять провода обоих вибрационных моторов с материнской платы.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
