Правый контроллер

Переверните правый контроллер и найдите четыре винта.

Удалите четыре винта PH0.

Внимание: небольшой ленточный кабель соединяет две половины контроллера, поэтому будьте осторожны при открытии.

Внимание: две половины легко разъединяются, но небольшой ленточный кабель между ними может быть легко повреждён.

Приподнимите заднюю половину слегка над передней и разложите её по правому краю.

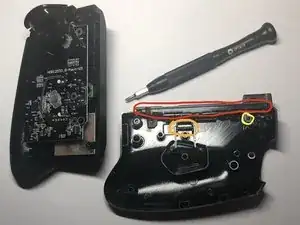

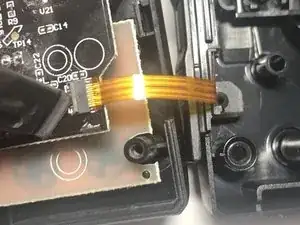

Ленточный кабель обведён на изображении.

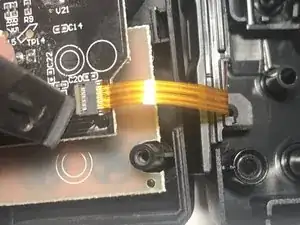

Используйте пластиковую лопатку, чтобы поднять защёлку ленточного кабеля вверх, как показано на первых двух изображениях.

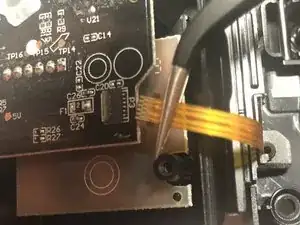

Удалите ленточный кабель из разъёма, потянув вправо пинцетом или пальцами аккуратно.

Удалите один винт PH00, который крепит рельс к задней половине.

Кнопку FR можно снять, поместив лопатку/лопатку под обведённую область.

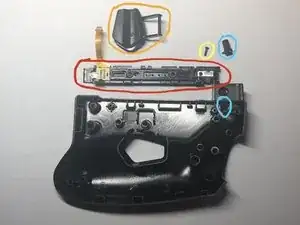

Соединитель рельса можно снять после удаления винта, обведённого жёлтым.

Кнопка, освобождающая защёлку пряжки, может быть снята после рельса и устанавливается в отверстие, обведённое на задней половине контроллера.

Оставшийся винт (не отмечен) снимать не нужно, так как он держит только кусок пластика.

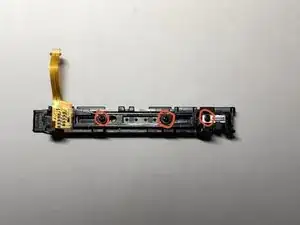

Удалите три винта PH00.

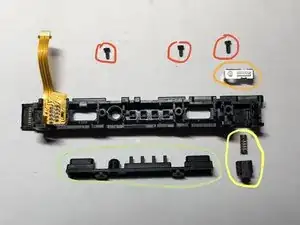

Подденьте металлическую крышку над защёлкой пряжки. Будьте аккуратны, чтобы не согнуть металл.

Затем можно вынуть пружинную защёлку пряжки. ПРИМЕЧАНИЕ: не потеряйте пружину при разборке. Сборка может быть сложной, так как пружину нужно сжать, чтобы вернуть на место.

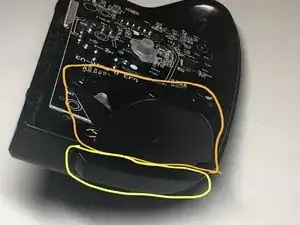

Можно снять пластиковую крышку над отверстиями в середине рельса. Здесь на обычном контроллере Joy-Con находятся кнопки SL, SR и connect, а также индикаторы номера контроллера.

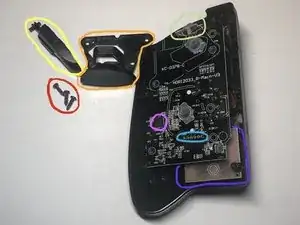

Кнопку ZR можно снять после удаления винтов, обведённых красным.

Кнопка R находится под кнопкой ZR и легко снимается, когда ZR удалена. Есть небольшое отверстие, в которое входит один конец кнопки R.

Удалите три винта PH0: два, удерживающие пластиковые детали кнопки ZR, и один на верхней основной плате.

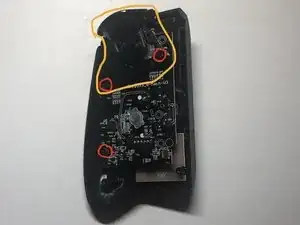

Процессор контроллера виден на верхней основной плате. Подробности см. в шаге 9??

На изображении показан разъём между верхней и нижней платами.

Нижняя плата правого контроллера небольшая и обрабатывает только три нижние кнопки, используя небольшой 6-контактный разъём.

Внимание: не пытайтесь снимать верхнюю основную плату до того, как вы снимете эту маленькую плату кнопок на следующем шаге.

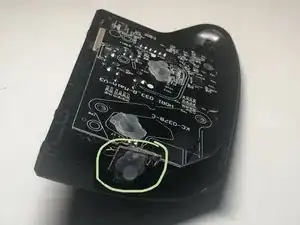

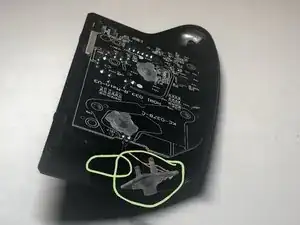

Маленькая плата кнопки R вставлена в слот и имеет деликатные провода, соединяющие её с верхней основной платой.

Зафиксируйте обе стороны маленькой платы кнопки R пальцами и аккуратно покачивая выведите её.

Верхняя основная плата соединена с нижней платой через разъём.

Нижняя плата небольшая и находится под верхней основной платой.

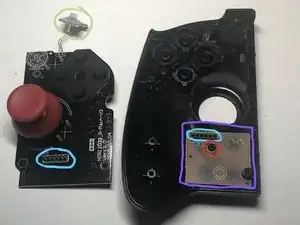

Потяните вверх за верхнюю основную плату — две платы разъединятся. Соединение между ними обведено светло-голубым. Обратите внимание, что джойстик находится на верхней основной плате.

Нижняя плата всё ещё закреплена одним винтом.

Удалите один винт PH0.

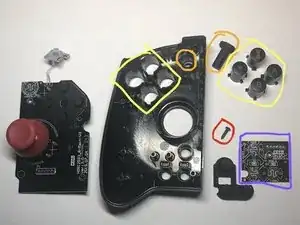

Снимите кнопку плюс (+).

Снимите кнопки X, A, B и Y.

Нижняя плата может быть снята, а также последние три резиновые нижние кнопки.

Обратите внимание, что эта верхняя основная плата имеет тот же процессор, что и основная материнская плата левого контроллера. Это MM32L052NT, который представляет собой ARM Cortex™ M0.
