Замена накладок на аналоговые стики IFYOO ZD-V108
Используйте данное руководство для замены накладок на аналоговые стики контроллера IFYOO ZD-V108.
Накладки на аналоговые стики могут потребовать замены по нескольким причинам, например, из-за дрейфа стика, повреждения накладки и т. д. Если вам нужна помощь с дрейфом стика, пожалуйста, обратитесь к соответствующему руководству по дрейфу перед тем, как продолжить.
Перед началом убедитесь, что устройство не подключено к источнику питания и не находится рядом с водой.
Это руководство предназначено только для замены пластиковых накладок. Вы также можете подробнее позаботиться о техническом обслуживании, очистив модули джойстиков.
Если вы решите очистить указанные модули, делайте это сухим полотенцем или сжатым воздухом.
Шаг 1

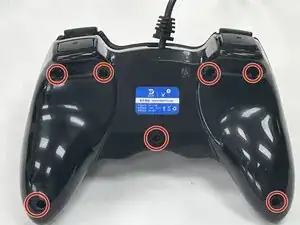

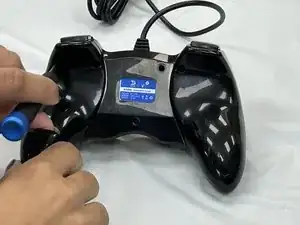

Удалите семь винтов размером 9,2 мм с задней стороны контроллера с помощью отвертки Phillips #00.
Снимите заднюю крышку.
Шаг 2

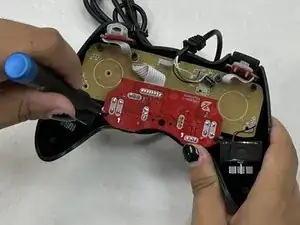

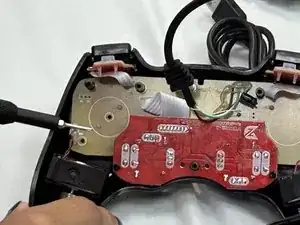

Удалите два винта размером 7,2 мм, которые соединяют красную дочернюю плату с коричневой материнской платой, с помощью отвертки Phillips #00.
Шаг 3

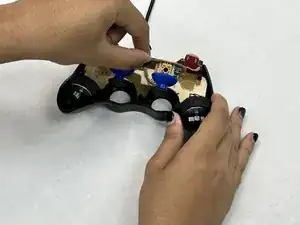

Осторожно поднимите дочернюю плату, пока не станут видны синие накладки на аналоговые стики.
Будьте осторожны при поднятии дочерней платы, так как она очень хрупкая.

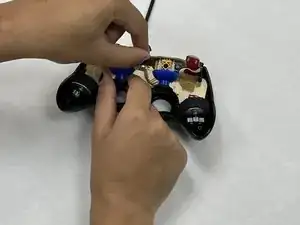

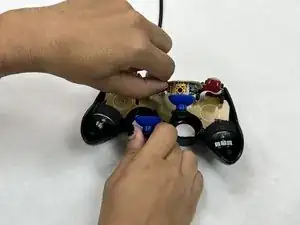

Осторожно потяните за накладки на аналоговые стики, пока они не оторвутся.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
