Левый контроллер

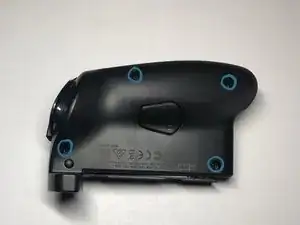

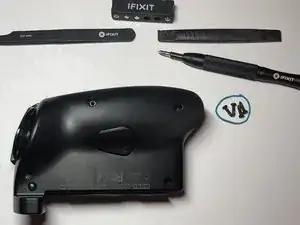

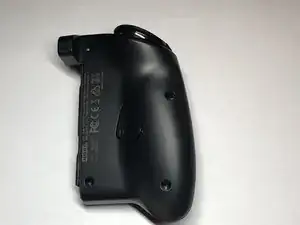

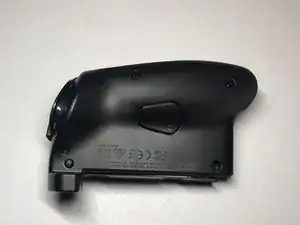

Переверните левый контроллер и найдите четыре винта.

Удалите четыре винта PH0.

Внимание: маленький ленточный кабель соединяет две половины контроллера, поэтому будьте осторожны при открывании.

Внимание: две половины легко разъединяются, но маленький ленточный кабель между ними может быть легко повреждён.

Поднимите заднюю половину слегка над передней и откройте её, отогнув по левой кромке.

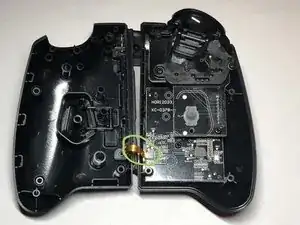

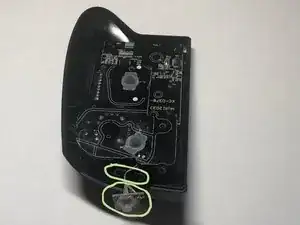

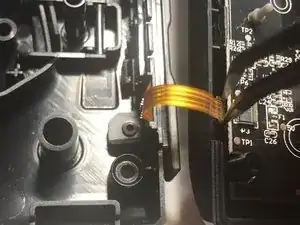

Ленточный кабель обведён на втором изображении.

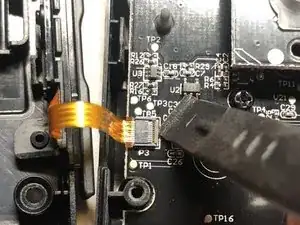

Используйте пластиковую лопатку, чтобы поднять защёлку ленточного кабеля вверх, как показано на первых двух изображениях.

Извлеките ленточный кабель из разъёма, аккуратно потянув влево пинцетом или пальцами.

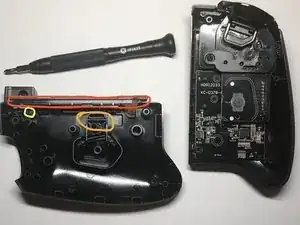

Удалите один винт PH00, который крепит рельсу к задней половине.

Кнопку FL можно снять, поддев лопастью/лопаткой под обведённую область.

Разъём рельсы можно снять после удаления винта, обведённого жёлтым.

Кнопка, отпирающая защёлку застёжки, может быть вынута после снятия рельсы и устанавливается в отверстие, обведённое на задней половине контроллера.

Оставшийся один винт снимать не требуется, он крепит только часть пластика.

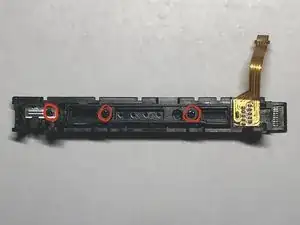

Удалите три винта PH00.

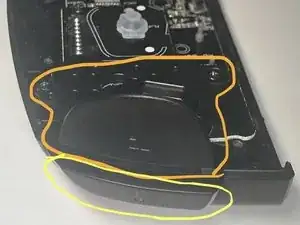

Подденьте металлическую крышку над защёлкой застёжки. Работайте аккуратно, чтобы не согнуть металл.

Затем можно вынуть пружинную защёлку застёжки. ПРИМЕЧАНИЕ: не потеряйте пружину при разборке. При сборке снова будет непросто, так как пружину нужно сжать, чтобы вернуть на место.

Пластиковую накладку над отверстиями в середине рельсы можно снять. Здесь на обычном контроллере Joy-Con располагались бы кнопки SL, SR и кнопка соединения, а также индикаторы номера контроллера.

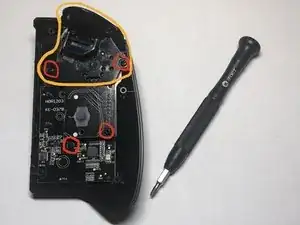

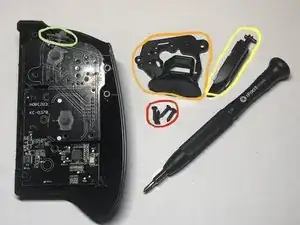

Кнопка ZL может быть снята после удаления винтов, обведённых красным.

Кнопка L находится под кнопкой ZL и легко снимается после удаления ZL. Есть небольшое отверстие, в которое вставляется один конец кнопки L.

Удалите четыре винта PH0: два, удерживающие пластики кнопки ZL, один на верхней плате кнопок и один из двух винтов, крепящих основную плату.

Предупреждение: не пытайтесь снять верхнюю плату кнопок, прежде чем снять маленькую плату кнопки в следующем шаге.

Маленькая плата кнопки L вставлена в слот и имеет деликатные провода, соединяющие её с верхней платой кнопок.

Захватите обе стороны маленькой платы кнопки L пальцами и покачивая извлеките её.

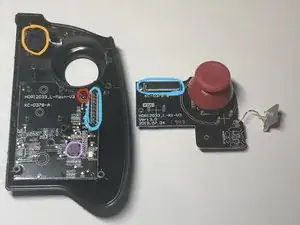

Верхняя плата кнопок соединена с основной платой через обведённый разъём.

Здесь видно разъём, соединяющий верхнюю плату кнопок и основную плату. Потяните прямо вверх за верхнюю плату кнопок — вся плата выйдет. На этой плате также расположен джойстик.

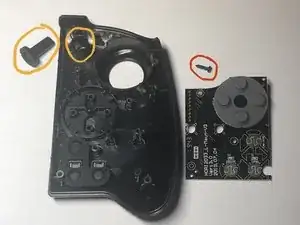

Под верхней платой кнопок появится ещё один винт; удалите его.

Кнопку минус можно снять. Обратите внимание на ориентацию и на то, что через переднюю половину пластика проходят две пин-дырки.

Процессор контроллера виден на основной плате. Смотрите детали в Шаге 9.

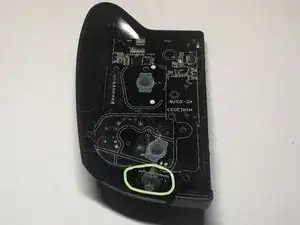

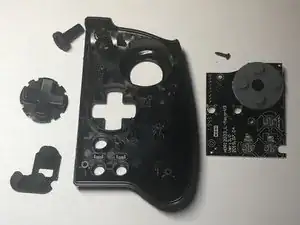

Основную плату можно вынуть вместе со всеми оставшимися резиновыми/пластиковыми кнопками.

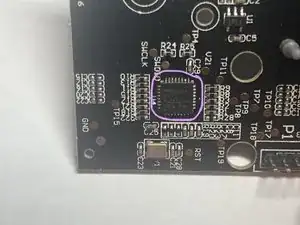

Это единственная микросхема на любой из плат.

Это микросхема MM32L052NT из Китая — 32-битный ARM Cortex M0 с частотой 48 МГц, 32 КБ энергонезависимой памяти, 4 КБ SRAM и различными интерфейсами ввода-вывода.

Техническая документация доступна здесь: http://www.mm32mcu.com/userfiles/images/...
